C2000仿真器烧写出错

Question

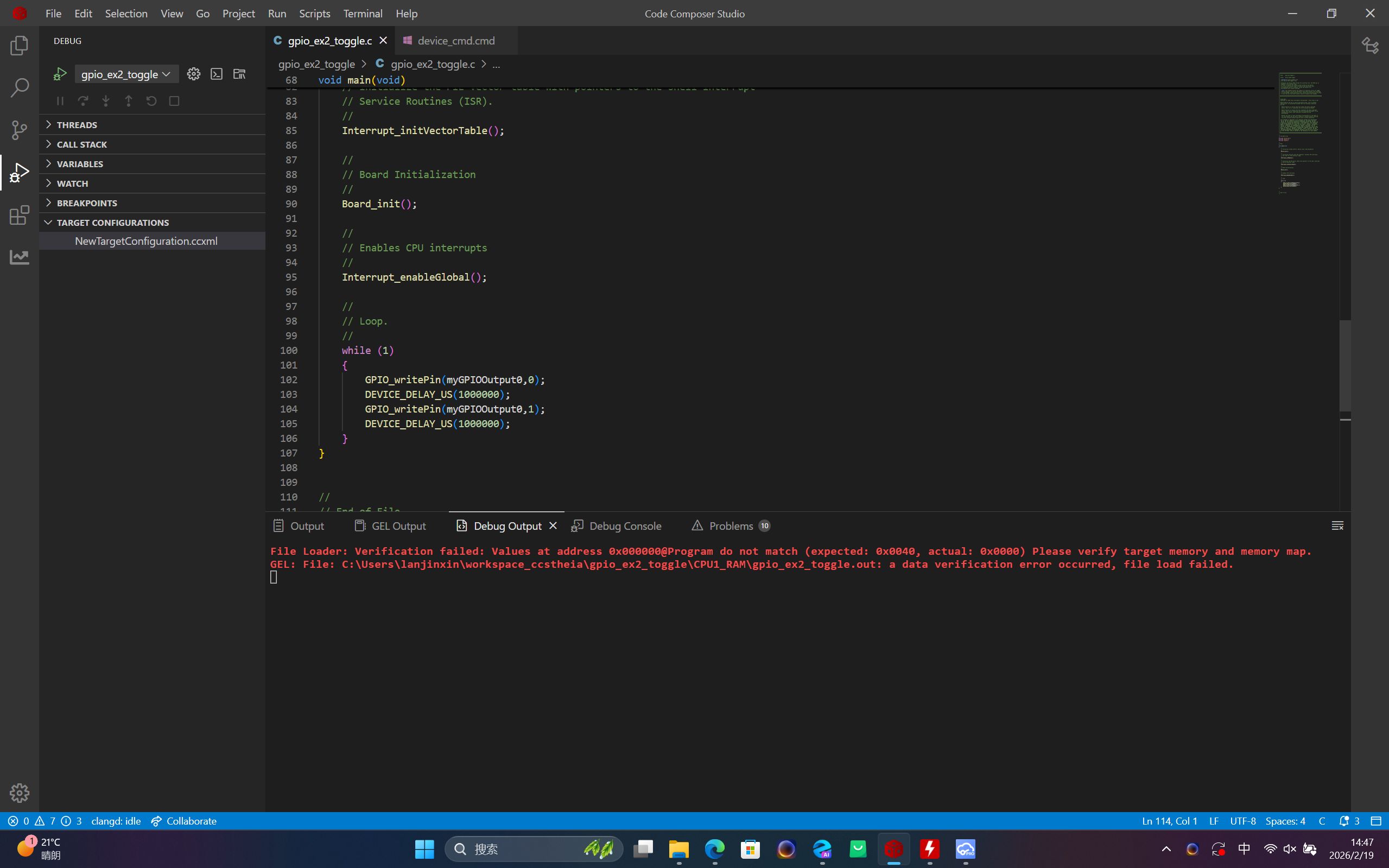

仿真器和板子测试连接成功，但是程序烧写不进去，出现图中的报错，有朋友懂得什么原因吗？芯片是2800157，电压检测都正常

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是关于 C2000仿真器烧写出错，并且已经确认 仿真器与板子连接成功、电压检测正常，但程序无法烧写进去。根据你的描述，问题可能出在以下几个方面：

---

✅ 一、可能的原因分析

1. 芯片型号或烧写配置错误

   • 你使用的是 TI C2000 系列中的 2800157 芯片。
   • 如果你在烧写工具（如 CCS 或 Flash Programmer）中选择的芯片型号不匹配，会导致烧写失败。

2. JTAG 接口信号不稳定

   • 尽管连接成功，但可能存在 信号干扰、接触不良或 JTAG 引脚未正确接线，导致烧写时通信中断。

3. Flash 写保护设置

   • 某些 C2000 芯片具有 Flash 写保护寄存器（WPROT），如果该寄存器被设置为只读模式，将无法烧写程序。

4. 烧写工具版本过旧

   • 使用了不兼容的 CCS 版本、Flash Programmer 版本或驱动程序，可能导致烧写异常。

5. 目标板电源不稳定

   • 即使电压检测正常，也可能存在 电源波动或噪声干扰，影响烧写过程。

6. 烧写文件格式错误

   • 程序编译生成的 .hex 或 .out 文件格式不正确，或与芯片的内存布局不一致。

---

🔧 二、解决方案（有序列表）

1. 确认芯片型号与烧写配置一致

• 在 CCS（Code Composer Studio） 中：

  • 打开项目属性（Project > Properties）。
  • 检查 Device Family 和 Device 是否为 TMS320F2800157。
  • 如果不是，请更改为正确的型号。

• 在 Flash Programmer 中：

  • 确保选择的设备型号与实际硬件一致。
  • 可以在 Flash Programmer 的 Device Database 中查找并更新设备支持。

重点：芯片型号必须完全匹配，否则烧写会失败。

---

2. 检查 JTAG 接口连接

• 确认 JTAG 接口引脚是否正确连接（如 TDI, TDO, TMS, TCK）。
• 检查 仿真器与目标板之间的物理连接是否稳固。
• 使用示波器或逻辑分析仪检查 JTAG 信号是否稳定。

重点：JTAG 信号不稳定是烧写失败的常见原因。

---

3. 解除 Flash 写保护

• 在 CCS 中打开 Memory Browser（View > Memory Browser）。
• 查看 WPROT 寄存器（通常地址为 0x00003E00）。
• 如果值不为 0x00000000，表示 Flash 被写保护。
• 可以通过以下代码清除写保护：

// 清除 Flash 写保护
EALLOW;
Flash_SetProtection(0); // 假设 Flash_SetProtection 是 TI 提供的 API
EDIS;

重点：如果 Flash 被写保护，烧写将无法进行。

---

4. 更新烧写工具和驱动

• 更新 CCS 到最新版本（推荐使用 CCS v11.1.0 或以上）。
• 安装最新的 TI Flash Programmer。
• 更新 仿真器驱动（如 XDS110 驱动）。

重点：旧版本的软件可能不支持某些新芯片或烧写方式。

---

5. 验证电源稳定性

• 使用万用表或示波器测量 VDD、VDDA、VPP 等关键电源引脚。
• 确保 电源电压在允许范围内（通常为 3.3V ± 5%）。
• 检查是否有 电源噪声或波动，可尝试添加去耦电容。

重点：即使电压正常，电源质量也可能影响烧写过程。

---

6. 检查烧写文件格式

• 在 CCS 中编译项目后，查看输出文件是否为 .hex 或 .out。
• 使用 Flash Programmer 加载文件时，确保选择正确的 memory map。
• 如果使用 .out 文件，需确认其地址映射是否与芯片 Flash 匹配。

重点：烧写文件格式错误会导致数据写入位置错误或无法写入。

---

🛠️ 三、示例代码（用于清除 Flash 写保护）

如果你需要在代码中清除 Flash 写保护，可以参考以下代码片段（适用于 C2000 系列）：

#include "DSP2803x_Device.h"     // 头文件

void ClearFlashWriteProtect(void) {
    EALLOW;                     // 允许访问受保护寄存器
    Flash_SetProtection(0);     // 设置为无保护
    EDIS;                       // 禁止访问受保护寄存器
}

注意：此函数需在初始化阶段调用，且仅在 Flash 未被写保护时有效。

---

📌 四、建议操作步骤

1. 确认芯片型号与烧写配置一致。
2. 检查 JTAG 接口连接。
3. 查看并清除 Flash 写保护。
4. 更新 CCS 和 Flash Programmer。
5. 验证电源稳定性。
6. 检查烧写文件格式。

---

如果你能提供具体的报错信息或截图，我可以进一步帮助你定位问题。希望这些内容对你有帮助！
