线缆检测仪如何增加无线通信功能

Question

之前用32单片机做了一个需要导通的线缆检测仪，通过高低电平检测线缆是否有故障，然后通过hmi将线缆状态表示出来。

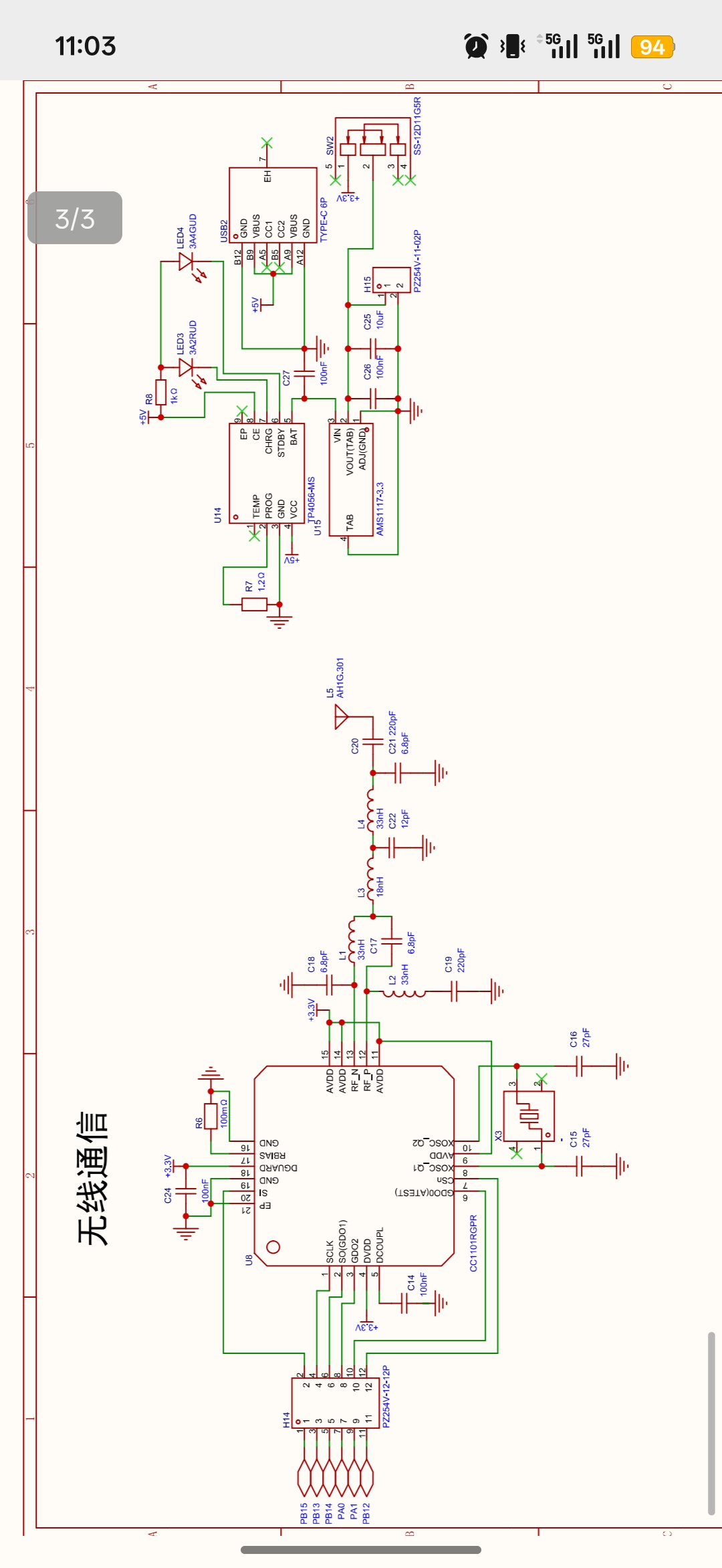

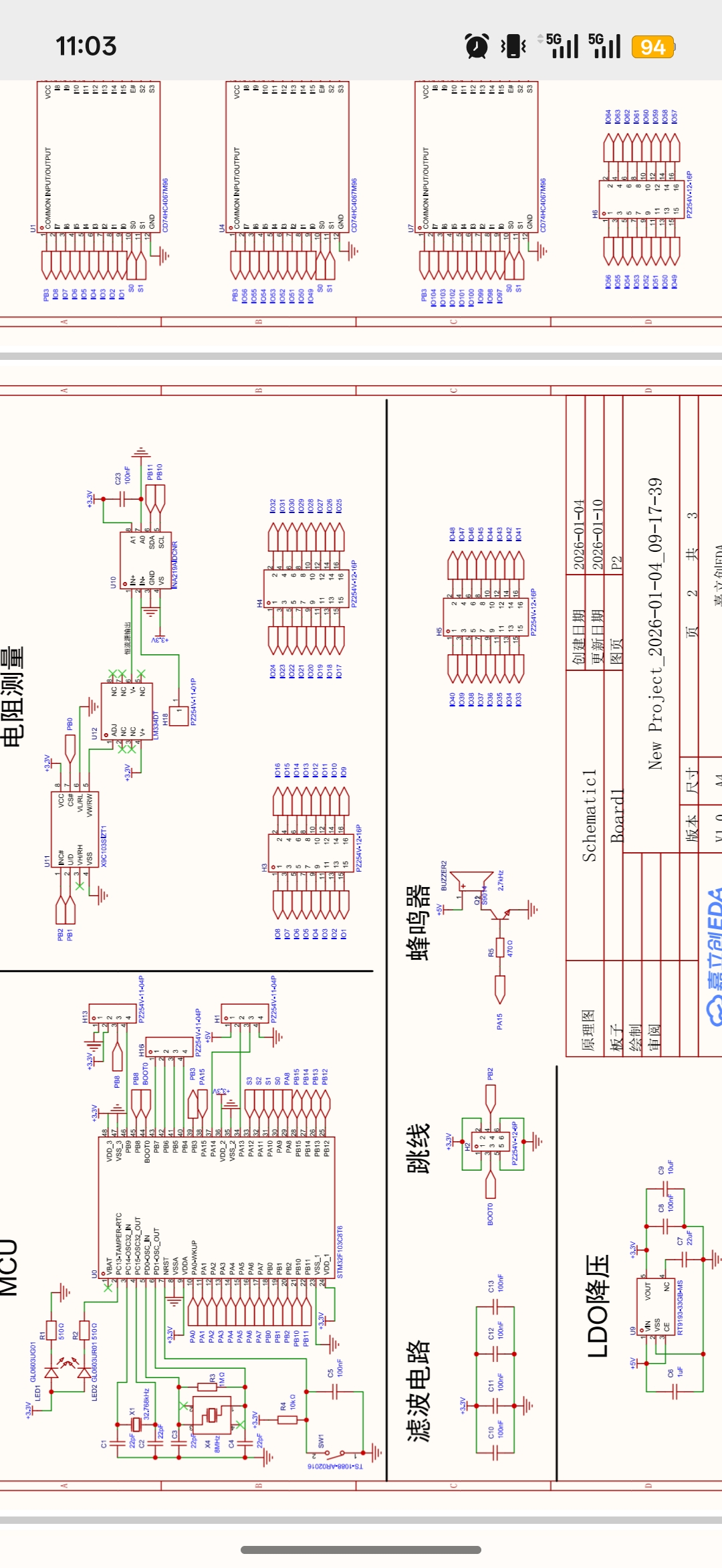

现在想通过无线通信的方式检测线缆是否故障，想用单片机做一个远程线缆检测仪，主要是通过发出脉冲信号，检测是否与待检测的线缆形成的高低电平差，在通过无线通信来传输指令。这是电路图，请大家帮我分析一下具体的方案应该是什么
因为我刚入职，所以这方面基本都接触过，简单的单片机编程还行，但是这种可能就不知道该怎么办了，请给一些参考意见

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你目前的项目是一个线缆检测仪，原本是通过单片机（如32位MCU）检测线缆是否导通，并通过HMI显示状态。现在你想将它升级为远程线缆检测仪，即通过无线通信实现远程控制与数据传输。这是一个典型的嵌入式系统升级项目，涉及到硬件设计、通信协议、软件编程等多个方面。

下面我将从硬件设计、通信方案选择、软件逻辑设计、具体实现步骤几个方面进行详细分析和建议。

---

一、项目目标分析

你希望实现的是一个远程线缆检测仪，主要功能包括：

• 发出脉冲信号：用于检测线缆是否导通。
• 检测高低电平差：判断线缆是否存在故障。
• 通过无线通信发送指令和结果：实现远程控制和数据反馈。

这相当于在原有基础上增加无线通信模块，并优化整体系统架构。

---

二、硬件方案建议

1. 主控芯片选择

你之前使用的是32位单片机，比如STM32系列，这是非常合适的选择。你可以继续使用相同的主控芯片，只需增加无线通信模块即可。

推荐型号：

• STM32F103C8T6 / STM32F407（适合中等复杂度）
• ESP32（自带Wi-Fi+蓝牙，适合快速开发）

如果你熟悉STM32，建议继续使用；如果你希望快速实现无线功能，可以考虑ESP32。

2. 无线通信模块选择

根据你的需求，可以选择以下几种通信方式：

| 通信方式 | 特点 | 适用场景 | |----------|------|-----------| | Wi-Fi | 高速、远距离、支持互联网连接 | 适用于有网络环境的场合 | | 蓝牙 | 短距离、低功耗、设备连接简单 | 适用于设备间短距通信 | | LoRa | 超远距离、低功耗、抗干扰强 | 适用于偏远地区或长距离检测 | | Zigbee | 低功耗、自组网、适合多节点 | 适用于多设备组网 |

推荐方案：

• Wi-Fi（ESP32）：如果你有网络环境，推荐使用ESP32，集成Wi-Fi和蓝牙，开发方便。
• LoRa（SX1276/SX1278）：如果你需要远程检测，且没有网络覆盖，LoRa是更好的选择。

3. 电路图修改建议（简要）

假设你使用ESP32作为主控，那么电路图中需要添加的部分包括：

• ESP32模块：连接到主控MCU（如STM32）。
• 电源管理模块：确保无线模块供电稳定。
• 天线设计：根据通信距离选择合适的天线。
• 信号调理电路：用于检测线缆的高低电平差。

建议你提供具体的电路图，我可以帮你更详细地分析如何添加无线模块。

---

三、软件逻辑设计

1. 主程序流程图（简化版）

开始
│
├─ 初始化系统（包括无线模块）
│
├─ 发送检测指令（通过无线）
│
├─ 检测线缆状态（高低电平差）
│
├─ 处理检测结果
│
└─ 通过无线返回结果给终端

2. 关键代码示例（基于ESP32）

#include <WiFi.h>
#include <HTTPClient.h>

// WiFi配置
const char* ssid = "your_SSID";
const char* password = "your_PASSWORD";

// 服务器地址（可选）
String serverUrl = "http://yourserver.com/api";

void setup() {
  Serial.begin(115200);

  // 连接WiFi
  WiFi.begin(ssid, password);
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("Connected to WiFi");

  // 初始化检测模块
  initCableDetection();
}

void loop() {
  // 发送检测指令
  sendDetectionCommand();

  // 检测线缆状态
  int status = checkCableStatus();

  // 发送结果到服务器
  sendDataToServer(status);

  delay(5000); // 每5秒检测一次
}

void sendDetectionCommand() {
  // 向检测模块发送脉冲信号
  digitalWrite(PULSE_PIN, HIGH);
  delayMicroseconds(100);
  digitalWrite(PULSE_PIN, LOW);
}

int checkCableStatus() {
  // 检测高低电平差
  int level = digitalRead(STATUS_PIN);
  return level;
}

void sendDataToServer(int status) {
  HTTPClient http;
  http.begin(serverUrl);
  http.addHeader("Content-Type", "application/x-www-form-urlencoded");

  String postData = "status=" + String(status);
  int httpResponseCode = http.POST(postData);

  if (httpResponseCode > 0) {
    String response = http.getString();
    Serial.println(response);
  } else {
    Serial.println("Error on sending POST");
  }

  http.end();
}

上述代码为示例，需根据实际硬件接口进行调整。

---

四、具体实施步骤（有序列表）

1. 确定通信方式：根据应用场景选择Wi-Fi、LoRa或蓝牙。
2. 选型硬件模块：根据通信方式选择对应的无线模块（如ESP32、LoRa模块）。
3. 修改电路图：将无线模块接入原系统，确保电源、信号线正确连接。
4. 编写主控程序：
   • 初始化无线模块。
   • 实现脉冲信号发送和线缆状态检测。
   • 将检测结果通过无线模块上传。
5. 测试通信功能：验证无线模块能否正常收发数据。
6. 调试系统：检查线缆检测逻辑是否准确，确保无线通信稳定。
7. 优化系统性能：提升检测速度、降低功耗、增强稳定性。

---

五、注意事项

• 电源管理：无线模块可能需要额外供电，注意电压匹配。
• 信号干扰：在工业环境中，注意电磁干扰对无线通信的影响。
• 通信协议：建议使用简单的协议（如MQTT、HTTP）来传输数据。
• 安全性：如果涉及敏感数据，建议使用加密通信（如TLS）。

---

六、总结

你现在需要做的主要是：

• 增加无线通信模块（如ESP32或LoRa）；
• 编写主控程序，实现远程控制与数据传输；
• 调试与优化，确保系统稳定运行。

如果你能提供电路图或现有代码，我可以进一步帮你定制解决方案。

---

七、参考资源

• ESP32官方文档：https://docs.espressif.com/
• STM32 HAL库教程：https://www.st.com/zh/home.html
• LoRa模块资料：https://www.loratools.com/

---

如果你还有任何疑问，欢迎随时提问！我可以帮助你一步步实现这个项目。
