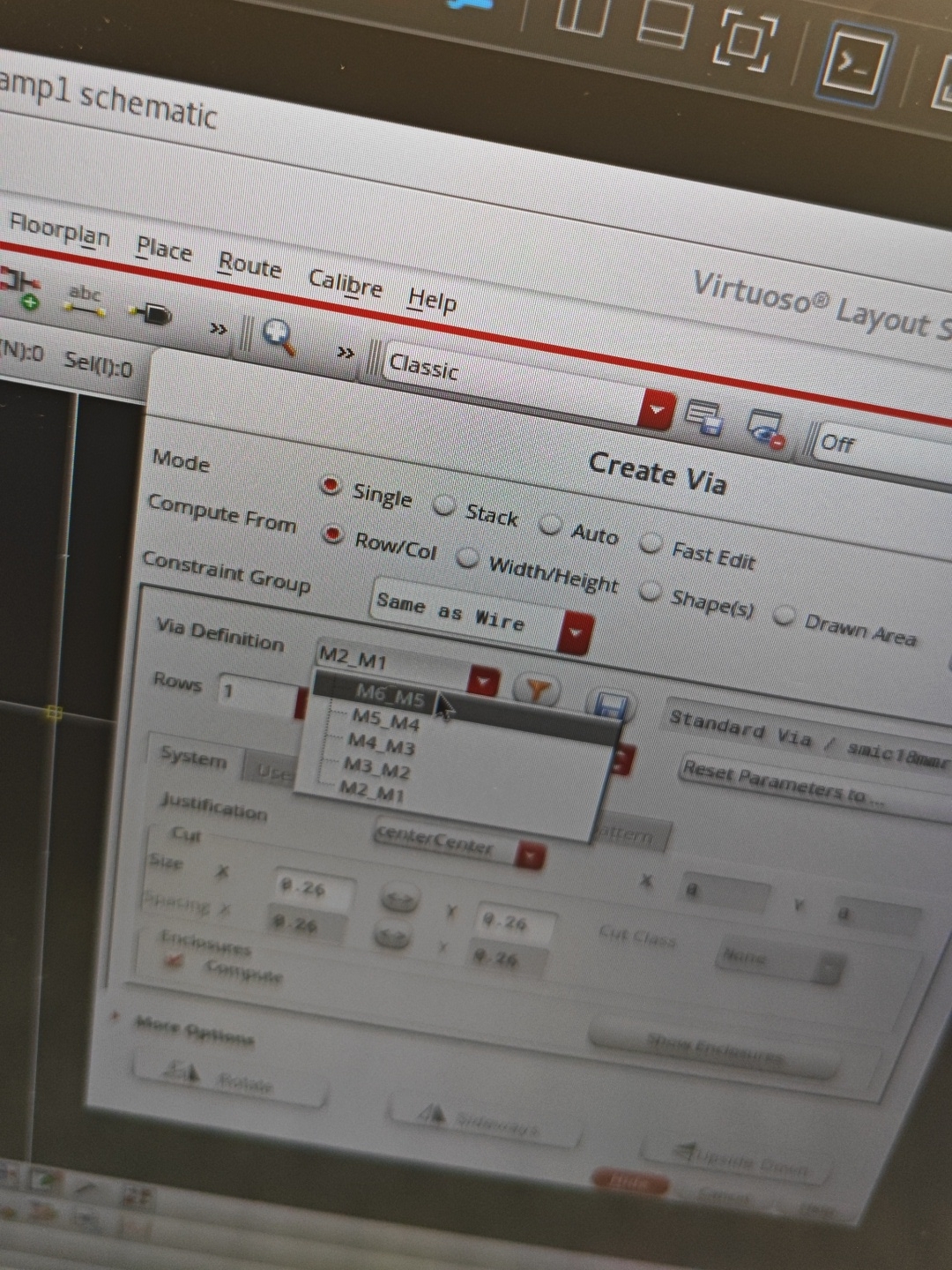

这个图片里，为啥没有contac

Question

咋办工艺库的限制：如果你的工艺库没有定义某些特定的通孔（比如某些特殊的多层通孔），或者没有把接触孔包含在这个下拉列表里，那么这里就只会显示金属层之间的通孔。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的“图片里没有contact”以及“工艺库的限制”问题，主要是由于工艺库（Process Library）中未定义某些特定的通孔类型，尤其是接触孔（Contact）。这会导致在设计工具中，例如Cadence Allegro、Mentor Graphics Xpedition 或其他EDA工具中，无法看到与接触孔相关的选项。

---

一、问题原因分析

1. 工艺库未定义接触孔（Contact）

   • 工艺库是设计工具用来定义制造工艺参数的核心数据源。
   • 如果该库中没有包含接触孔（Contact）的定义，那么在生成通孔（Via）时，系统只会显示金属层之间的通孔（如：via between metal layers），而不会显示与接触孔相关的选项。

2. 接触孔未被包含在通孔下拉列表中

   • 即使工艺库中存在接触孔的定义，但如果它未被正确关联到通孔类型，也会导致在界面上看不到相关选项。

3. 工具配置或版本限制

   • 某些工具版本可能对接触孔的支持有限，或者需要手动启用相关功能。

---

二、解决方案（详细步骤）

1. 检查并确认工艺库是否包含接触孔定义

• 打开工艺库文件（通常是.pl或.lib格式）。
• 查找是否有如下内容：

  contact:
    name = "contact"
    layer = "metal1" to "poly"
    ...


• 如果没有定义接触孔，则需要添加。

2. 将接触孔添加到通孔下拉列表中

• 在工艺库中，找到 via 部分，并确保包含接触孔的类型：

  via:
    name = "via1"
    layers = "metal1" to "metal2"


• 添加接触孔为一个通孔类型：

  via:
    name = "contact_via"
    layers = "metal1" to "poly"
    type = "contact"


3. 重新加载工艺库并刷新界面

• 在设计工具中，重新加载工艺库。
• 重新打开通孔设置界面，查看是否出现“contact”选项。

4. 修改代码示例（假设使用Verilog或VHDL）

如果是在FPGA设计中遇到类似问题，可能是由于工艺库未定义接触孔对应的引脚类型，可以尝试修改引脚定义：

// 修改前
input pad_in;

// 修改后（添加接触孔定义）
input (contact) pad_in;

注意：具体语法取决于使用的工具和语言规范。

5. 联系技术支持或查阅手册

• 如果以上方法无效，建议联系工具供应商的技术支持，获取更详细的工艺库配置说明。
• 参考工具的官方文档，查找关于 “contact via definition” 的章节。

---

三、总结

| 问题 | 解决方案 | |------|----------| | 工艺库未定义接触孔 | 在工艺库中添加 contact 定义 | | 接触孔未出现在下拉列表 | 将 contact 添加为 via 类型 | | 工具不支持 contact | 更新工具版本或联系技术支持 | | 代码中缺少 contact 定义 | 修改引脚或模块定义 |

---

四、重点提示

✅ 关键点：

• 接触孔（contact）必须在工艺库中显式定义。
• 通孔（via）需明确关联 contact 类型。
• 工具版本和配置也会影响 contact 的可见性。

如果你能提供具体的工具名称或截图，我可以进一步帮你定位问题所在。
