疑问,关于缩小信号的方法

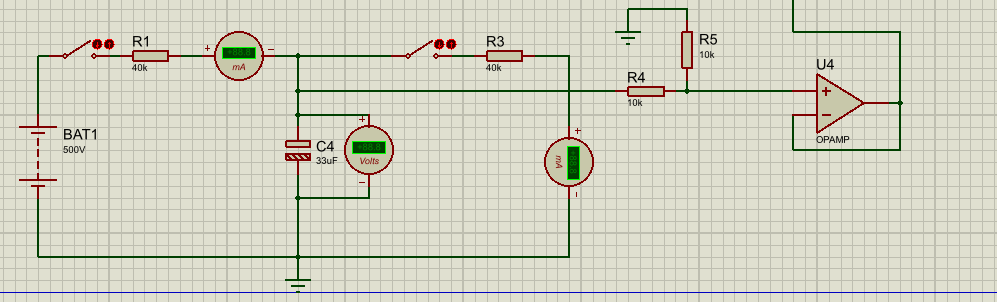

我在用51单片机做一个电容充放电控制系统方(proteus仿真),我用来模数转换的器件为adc0832,我遇到的问题是adc0832的量程只有0-5v,而数字电源给电容充电时,电压大小为300-500v,如何将300-500v的电压减小到量程以内,我尝试用运放,但会导致电容充不到与数字电源同等大小,会分压
有没有佬能指点迷津,万分感谢!


  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2026-03-02 11:07
    关注

    上午好☀️☀️☀️️
    本答案参考通义千问

    你提到的问题是:在使用51单片机进行电容充放电控制时,需要将300-500V的高压信号通过ADC0832(0-5V量程)进行采集,但直接分压会导致电容无法充满电压。这是一个典型的高压信号调理与隔离问题


    核心问题分析

    • ADC0832 的输入范围为 0-5V
    • 你希望测量的是 300-500V 的电容电压。
    • 直接使用电阻分压会降低电容的充电电压,导致不能达到目标值。
    • 使用运放虽然可以实现信号调理,但同样可能影响电容的正常充电过程。

    🔧 解决方案一:使用高压分压器 + 隔离电路

    1. 分压器设计

    为了将300-500V降到0-5V范围内,可以使用一个高压分压器,但要注意:

    • 分压比:假设你希望将300V降到5V,则分压比为60:1。

    • 例如:R1 = 600kΩ, R2 = 10kΩ,这样: $$ V_{out} = \frac{R2}{R1 + R2} \times V_{in} $$ 代入得: $$ V_{out} = \frac{10k}{610k} \times V_{in} ≈ 0.0164 \times V_{in} $$

      所以:

      • 300V → 4.92V
      • 500V → 8.2V(超出ADC0832的输入范围)

      因此,必须调整分压比,使500V对应5V。

      • 令: $$ \frac{R2}{R1 + R2} = \frac{5}{500} = 0.01 $$ 解得: $$ R2 = 0.01(R1 + R2) \Rightarrow R1 = 99R2 $$

        假设 R2 = 1kΩ,则 R1 = 99kΩ。

        此时:

        • 300V → 3V
        • 500V → 5V

        满足ADC0832的输入要求。

    2. 隔离措施

    由于高压分压器可能会对电容充电电路造成干扰或影响其工作,建议使用以下方法隔离:

    • 光耦隔离(如PC817)
    • 运算放大器隔离(如ISO122)
    • 高压隔离变压器

    注意: 在高压环境下,必须确保所有电路和连接都具备足够的绝缘和安全保护。


    📌 解决方案二:使用高压传感器(如霍尔效应传感器)

    如果你的系统中允许引入额外的硬件,可以考虑使用高压传感器来检测电容电压,而不是直接分压。

    • 霍尔效应传感器(如LTS1000)可以直接检测高电压,输出电流信号,再通过运放转换为电压信号。
    • 这种方式避免了直接分压对电容的影响。

    ⚠️ 注意事项

    • 安全第一:处理300-500V高压时,务必注意绝缘、接地、防触电等安全措施。
    • 分压器功率:确保分压电阻能承受最大功率(P = V²/R)。
    • 信号完整性:分压后的信号需经过滤波和稳压,避免噪声干扰ADC采样。
    • ADC精度:ADC0832的精度有限,若需要更高精度,可考虑更换为12位ADC(如ADS1115)。

    推荐方案总结(有序列表)

    1. 使用高压分压器

      • 设计合理的分压比(如99:1),将300-500V降至0-5V范围。
      • 选择耐高压、低功耗的电阻(如金属膜电阻)。
      • 确保分压器不会影响电容充电过程。
    2. 添加隔离电路

      • 使用光耦(如PC817)或隔离运放(如ISO122)隔离高压侧与单片机侧。
      • 防止高压对MCU和ADC造成损坏。
    3. 使用高压传感器

      • 如霍尔效应传感器(LTS1000),直接检测高电压并转换为电流信号。
      • 再通过运放转换为电压信号送入ADC。
    4. 优化ADC输入信号

      • 对分压后的信号进行滤波(RC滤波器)和稳压(如7805)。
      • 提高ADC采样的稳定性和准确性。

    💡 代码示例(51单片机读取ADC0832)

    #include <reg51.h>

    #define ADC_PORT P1  // ADC0832数据口接P1

    sbit CS = P3^4;      // 片选
    sbit CLK = P3^5;     // 时钟
    sbit DO = P3^6;      // 数据输出
    sbit DI = P3^7;      // 数据输入

    unsigned char Read_ADC() {
        unsigned char i, dat = 0;
        CS = 0;              // 使能ADC
        CLK = 0;
        DI = 1;              // 开始转换
        for(i=0; i<8; i++) {
            CLK = 1;
            CLK = 0;
            dat <<= 1;
            if(DO) dat |= 0x80;
        }
        CS = 1;
        return dat;
    }

    void main() {
        while(1) {
            unsigned char adc_value = Read_ADC();
            // 将adc_value转换为实际电压(根据分压比)
            float voltage = (adc_value * 5.0) / 255;  // 假设分压后为0-5V
            // 处理电压值...
        }
    }


    结论

    最推荐的方式是使用高压分压器 + 隔离电路,既简单又可靠,同时不影响电容的正常充电。如果条件允许,也可以考虑使用高压传感器进一步提高系统的安全性与精度。

    如有更多具体参数或电路图,欢迎继续提问!
