有没有同学能解释一下这个是啥问题呀 尝试了很多方法还是在报错

Question

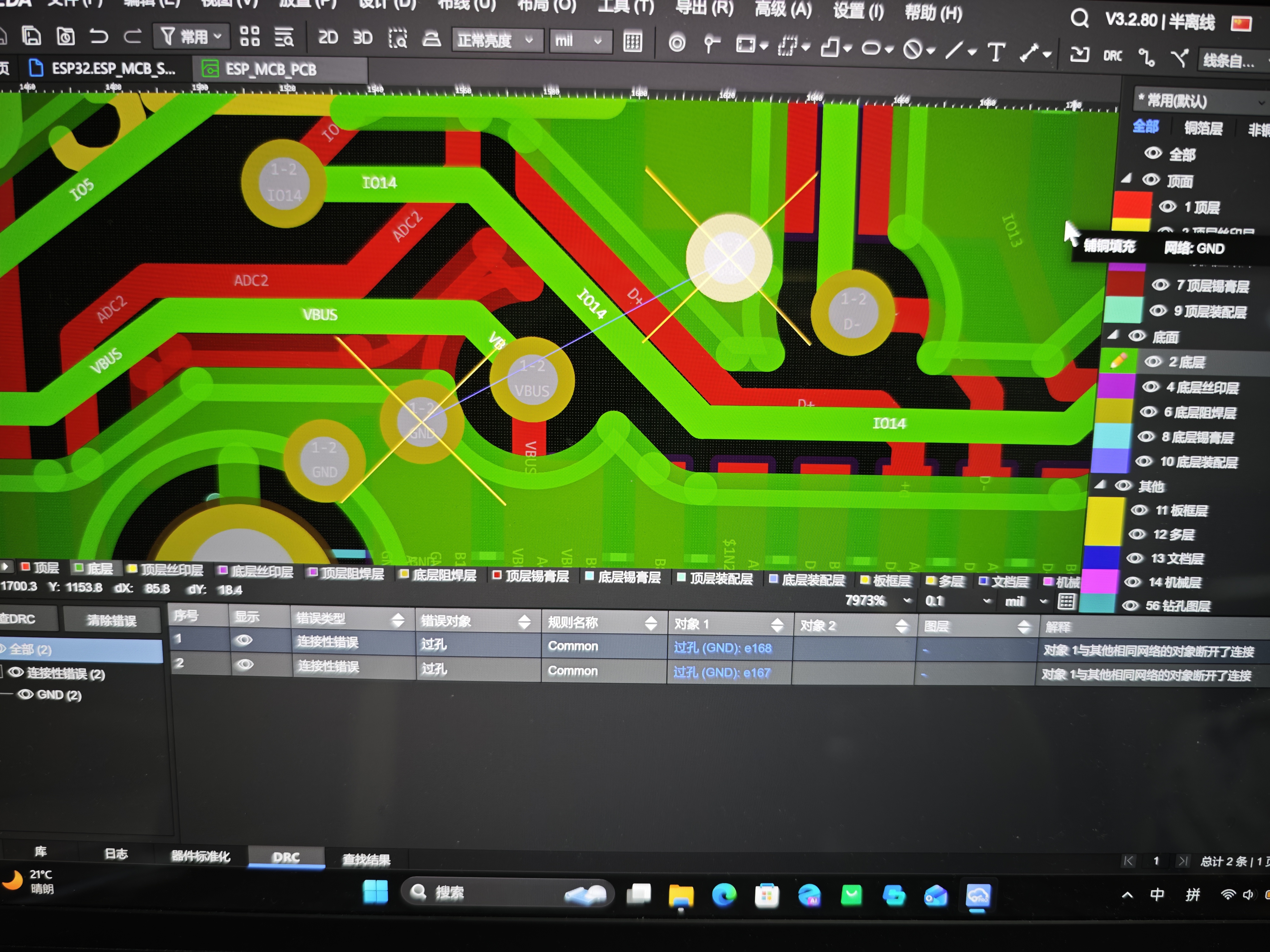

已经试过重启 重新铺铜 还有解锁孤岛（解锁完孤岛报错更多了）移动过很多次这个过孔了 明明就在底层铺铜上 还是始终显示和网络断开

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题是关于PCB设计中的铺铜（Pour）与网络连接问题，尤其是在使用Altium Designer、Cadence、Mentor等EDA工具时，经常会遇到类似“网络断开”、“孤岛（Island）”或“未连接到网络”的错误提示。

---

一、问题分析

1. 什么是“网络断开”？

在PCB设计中，“网络（Net）”是指电路中具有相同电位的一组导线或焊盘。当你在底层（Bottom Layer）进行**铺铜（Pour）**操作时，系统会自动将铺铜区域连接到对应的网络（如GND）。如果系统无法识别出该区域应该属于哪个网络，就会报错“网络断开”。

2. “孤岛”是什么意思？

“孤岛（Island）”指的是铺铜区域中被其他金属结构（如过孔、焊盘、走线）包围的独立区域，这些区域可能没有正确连接到主网络，因此被视为“孤岛”，系统会警告或报错。

---

二、常见原因

• 铺铜未正确连接到网络：可能因为没有正确设置铺铜的网络属性。
• 铺铜区域被其他结构隔断：比如过孔、焊盘、走线等，导致铺铜区域变成“孤岛”。
• 铺铜边界设置不当：铺铜的边界可能没有覆盖所有需要连接的区域。
• 铺铜未重新计算或更新：有时铺铜虽然设置了正确的网络，但没有重新生成，导致仍然显示错误。
• 多层铺铜冲突：如果底层和顶层同时铺铜，可能会出现连接冲突。

---

三、解决方案（详细步骤）

1. 检查铺铜的网络设置

• 确认铺铜是否指定了正确的网络（例如 GND）。
• 在Altium Designer中：
  • 右键点击铺铜 → Properties（属性）
  • 确保 Net 字段填写了正确的网络名称（如 GND）。

2. 重新生成铺铜

• 在Altium Designer中：
  • 选中铺铜区域
  • 右键 → Repour（重新铺铜）
  • 或者使用快捷键 Ctrl + R

3. 检查是否有“孤岛”

• 在Altium Designer中：
  • 打开 Design Rule Check (DRC) → Run DRC
  • 查看 Island 相关的错误提示
  • 如果有孤岛，尝试调整铺铜的边界或移除阻挡物

4. 移除阻挡物

• 检查铺铜区域内是否有以下结构：
  • 过孔（Via）
  • 焊盘（Pad）
  • 走线（Trace）
• 如果这些结构是必须保留的，可以考虑：
  • 使用 Keepout Region 阻止铺铜进入某些区域
  • 或者使用 Polygon Pour 的 Cutout 功能

5. 重新铺铜并锁定

• 尝试：
  • 先删除现有铺铜
  • 重新创建铺铜，并确保其完全覆盖目标区域
  • Lock（锁定）铺铜，防止误动

6. 检查电源层/地层配置

• 如果铺的是电源层（Power Plane），确保：
  • 电源层已正确配置为 Power
  • 与电源相关的网络已正确连接

---

四、代码示例（假设你是用Altium Designer）

如果你是通过脚本或自动化方式处理铺铜，以下是示例代码（Altium Scripting Language）：

' 示例：在Altium中重新铺铜
Sub RepourLayer(layerName As String)
    Dim layer As Layer
    Set layer = ActiveDocument.Layers.Item(layerName)
    If Not layer Is Nothing Then
        layer.Pour.Repour
    End If
End Sub

' 调用函数
Call RepourLayer("Bottom Layer")

注意：此代码仅为示意，实际使用需根据Altium的API文档编写。

---

五、总结

| 问题 | 原因 | 解决方案 | |------|------|----------| | 网络断开 | 铺铜未指定正确网络 | 检查并设置铺铜的 Net 属性 | | 孤岛 | 铺铜被其他结构隔断 | 删除或调整阻挡物，使用 Cutout | | 未连接 | 铺铜未重新生成 | 使用 Repour 或 Rebuild Pour | | 多层冲突 | 多层铺铜不一致 | 检查每层的铺铜配置 |

---

六、建议

• 多次运行 DRC：确保没有其他潜在问题。
• 备份项目文件：避免意外丢失数据。
• 参考官方手册：每个EDA软件的铺铜机制略有不同，建议查阅对应版本的用户手册。

---

如果你能提供具体的错误信息或截图，我可以更精准地帮你定位问题！
