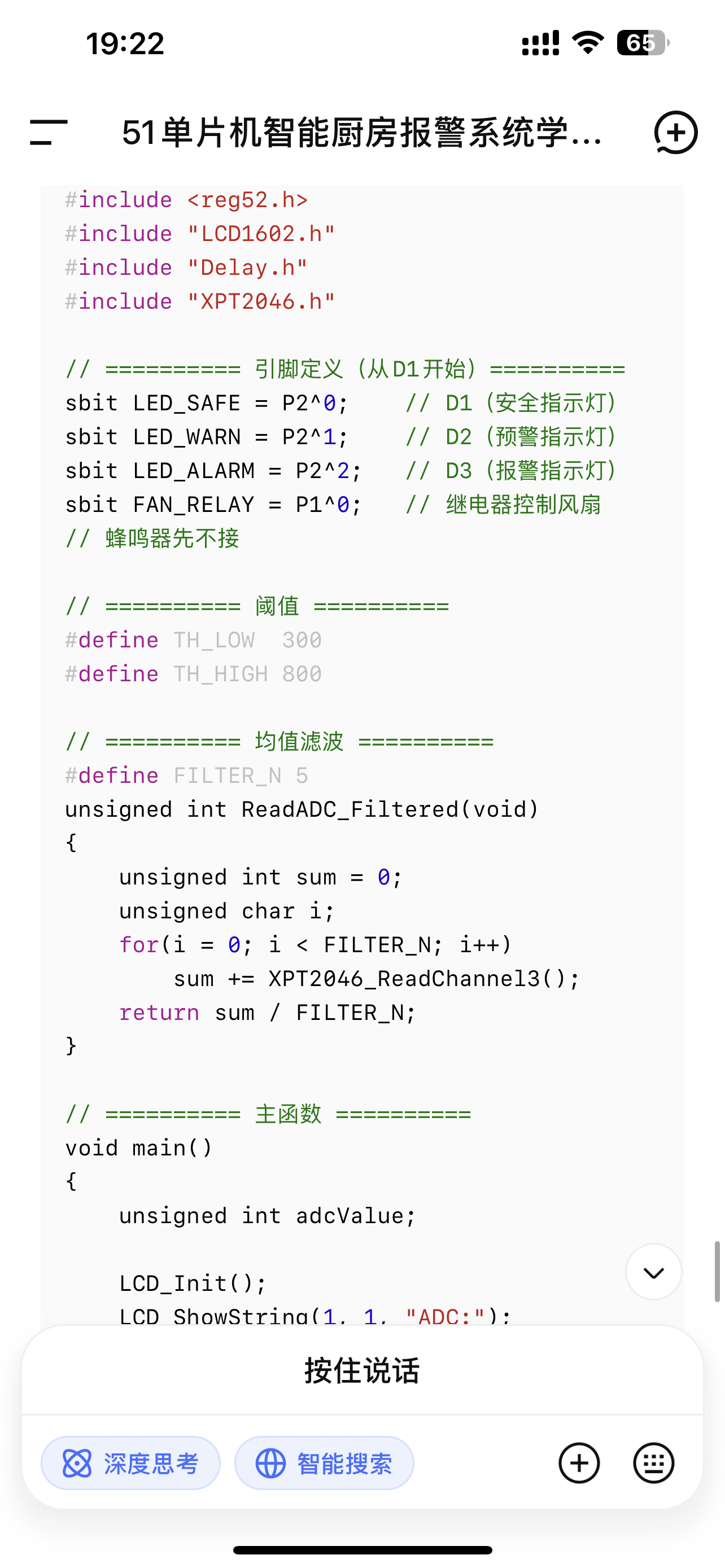

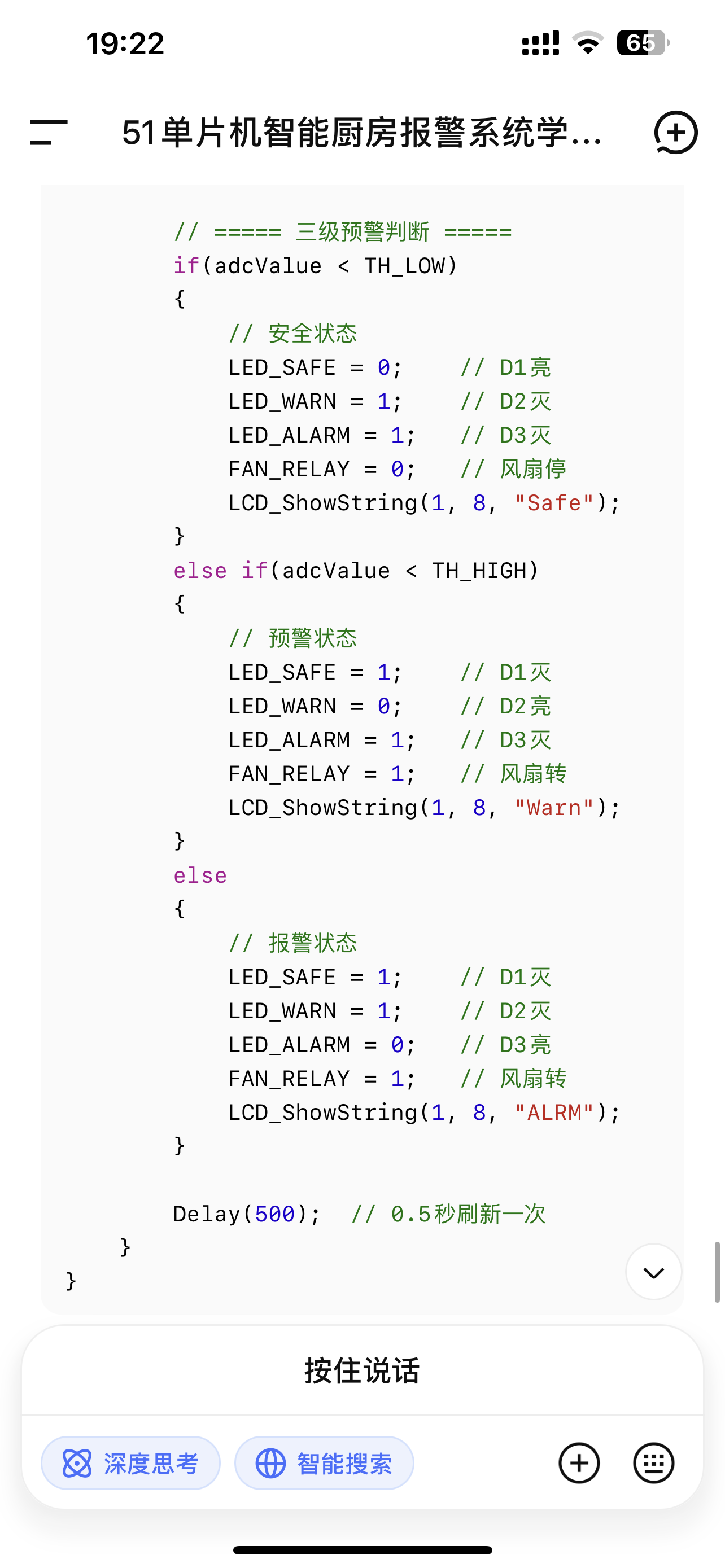

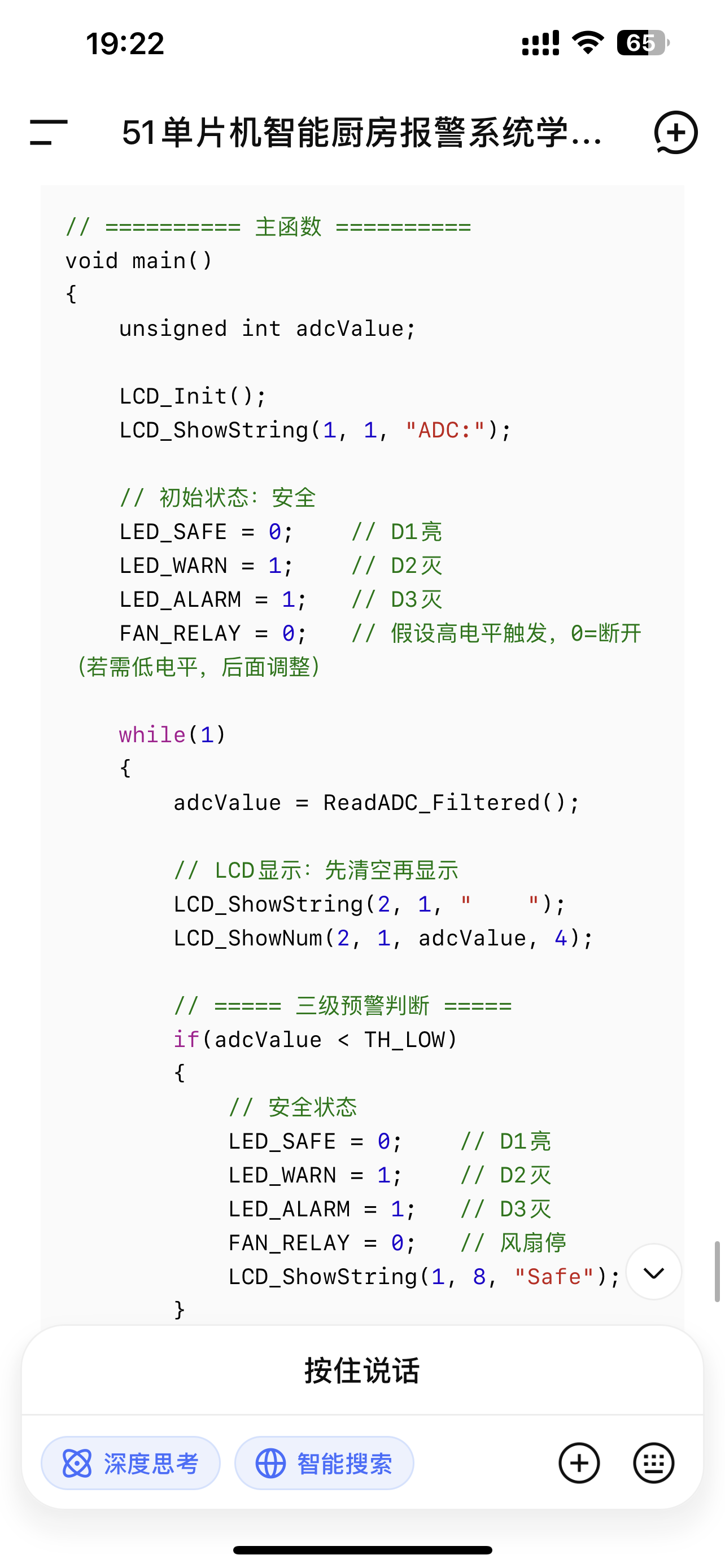

代码中只设置了D123为什么D6和D8也会亮D7在微弱的闪烁 即使代码设置让它不亮也没用

普中a251单片机
代码中只设置了D123为什么D6和D8也会亮D7在微弱的闪烁 即使代码设置让它不亮也没用





  • 写回答

2条回答 默认 最新

  • 檀越@新空间 2026-03-06 19:33
    关注

    晚上好🌙🌙🌙
    本答案参考通义千问

    你提到的问题是:在使用普中A251单片机时,代码中只设置了D123(即D1、D2、D3)亮,但D6和D8也亮了,D7还在微弱闪烁,即使代码中设置它不亮也没用。

    这说明你的程序逻辑或硬件连接可能存在问题。下面我将从原因分析解决方案两个方面进行详细说明。


    一、可能的原因分析

    1. 端口配置错误

    • 普中A251单片机的I/O端口通常被分为多个组,比如P0、P1、P2、P3等。
    • 如果你只设置了某几个引脚(如D1-D3)为输出,并且没有正确配置其他引脚(如D6、D8、D7),它们可能默认为输入状态,从而导致“浮空”或“误触发”。

    2. 端口未初始化为输出

    • 如果你没有对所有相关引脚进行初始化(如P1 = 0x00;P1DIR = 0xFF; 等),那么某些引脚可能仍处于输入模式,导致电平不稳定,进而出现异常亮灯或闪烁。

    3. 共阴/共阳接法问题

    • 如果LED是共阴连接,那么需要给高电平点亮;如果是共阳,则需要低电平点亮。
    • 若代码中设置的是高电平,而实际电路是共阳,会导致LED不亮或误亮。

    4. 硬件连接错误

    • D6、D8、D7可能被错误地连接到同一组端口(如P1),导致你在设置D1-D3时,无意间影响到了这些引脚。
    • 或者,某些LED的限流电阻损坏或缺失,导致电流异常,出现“误亮”现象。

    5. 软件逻辑错误

    • 例如,在循环中不小心写错了位操作,导致某些引脚被意外置位。

    二、解决方案

    第一步:检查端口配置是否正确

    确保你对所使用的端口进行了正确的方向设置。例如:

    // 假设 D1-D3 接在 P1.0-P1.2
    P1DIR |= 0x07; // 设置 P1.0-P1.2 为输出


    注意: 不要忘记设置其他引脚的方向,否则它们可能是输入,导致不确定状态。


    第二步:确保所有引脚都初始化为输出

    如果你只设置了部分引脚为输出,其他引脚可能仍然是输入,从而导致不稳定。建议统一设置所有相关引脚为输出:

    P1DIR = 0xFF; // 设置 P1 所有引脚为输出


    第三步:确认 LED 的接法(共阴/共阳)

    • 共阴接法:LED 阴极接地,阳极接单片机的输出引脚。此时,高电平点亮
    • 共阳接法:LED 阳极接电源,阴极接单片机的输出引脚。此时,低电平点亮

    根据你的接法调整代码中的逻辑:

    // 共阴接法:设置高电平点亮
    P1 = 0x07; // D1, D2, D3 亮

    // 共阳接法:设置低电平点亮
    P1 = 0xF8; // D1, D2, D3 亮


    第四步:检查代码中是否有错误的位操作

    例如,以下代码可能会导致错误:

    P1 |= 0x01; // 错误!会将 P1.0 置1,但可能影响其他引脚


    应使用位掩码方式控制特定引脚:

    P1 &= ~0x07; // 先清零 P1.0-P1.2
    P1 |= 0x01;  // 只设置 P1.0 为1(假设 D1 接 P1.0)


    第五步:检查硬件连接

    • 使用万用表测量 D6、D8、D7 是否与 P1 或其他端口相连。
    • 确保这些引脚没有被错误地连接到其他设备或电源。
    • 检查是否有短路或焊接不良的情况。

    第六步:调试代码逻辑

    你可以通过以下方式验证代码执行是否正常:

    // 测试代码:仅让 D1 亮
    P1 = 0x01; // 只让 P1.0 为1
    delay_ms(1000);
    P1 = 0x00; // 关闭


    如果 D1 亮,而 D6、D8、D7 仍然亮,说明问题出在硬件或端口配置上。


    三、推荐修改后的代码示例(基于共阴接法)

    #include <reg51.h>

    void delay_ms(unsigned int ms) {
        unsigned int i, j;
        for (i = ms; i > 0; i--)
            for (j = 112; j > 0; j--);
    }

    void main() {
        P1DIR = 0xFF;  // 所有 P1 引脚设为输出
        while (1) {
            P1 = 0x07;  // D1, D2, D3 亮(共阴)
            delay_ms(500);
            P1 = 0x00;  // 关闭
            delay_ms(500);
        }
    }


    重点: 请务必确认你所使用的单片机型号及对应寄存器名称(如 P1DIR 是用于设置方向的,不同型号可能不同)。


    四、总结

    | 问题 | 解决方案 | |------|----------| | 端口配置错误 | 正确设置方向寄存器(如 P1DIR) | | 端口未初始化为输出 | 所有相关引脚设置为输出 | | LED 接法错误 | 根据共阴/共阳调整电平逻辑 | | 硬件连接错误 | 检查线路,避免短路或误接 | | 代码逻辑错误 | 使用位掩码方式控制特定引脚 |


    如有更多具体代码或电路图,可以提供,我可以进一步帮你排查。
