51单片机控制继电器，风扇一直转停不下来

Question

硬件：

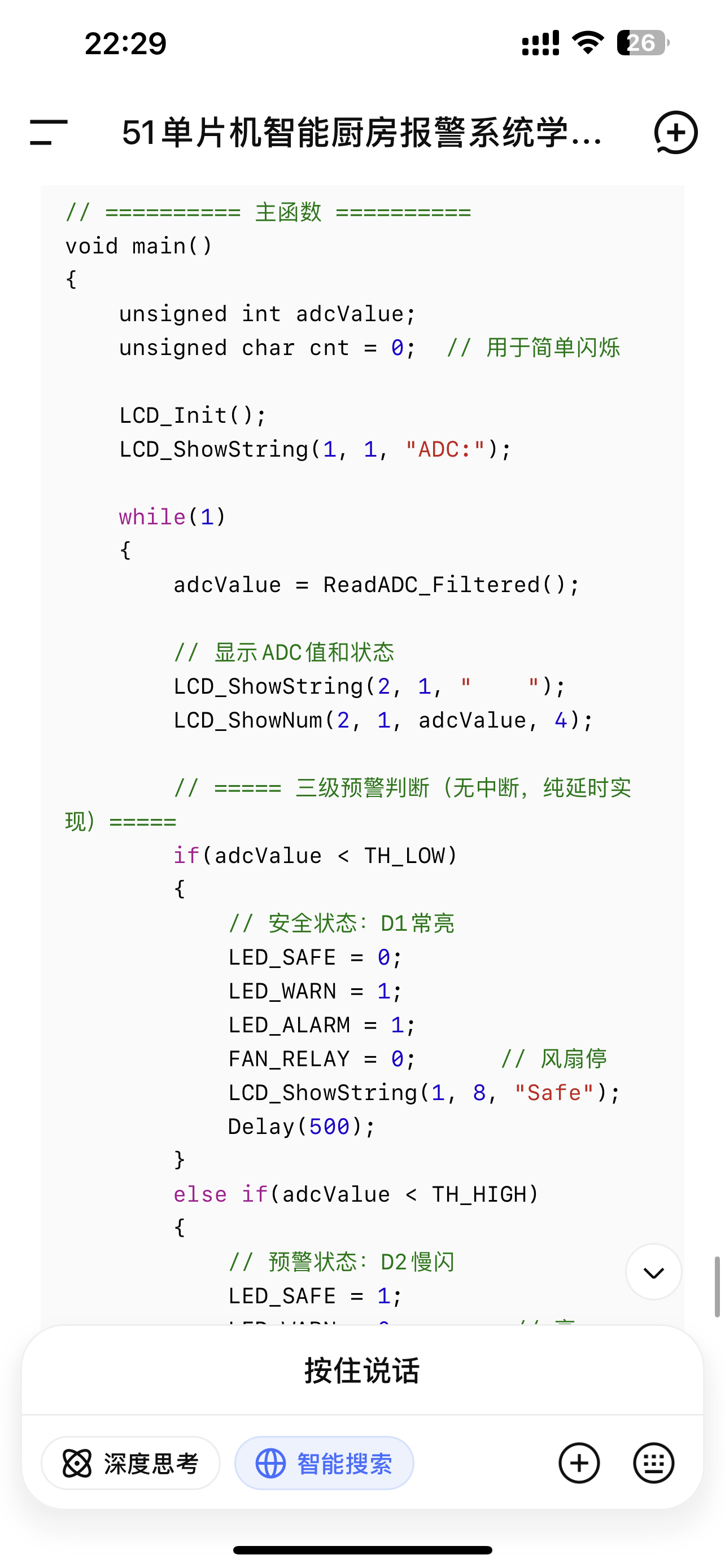

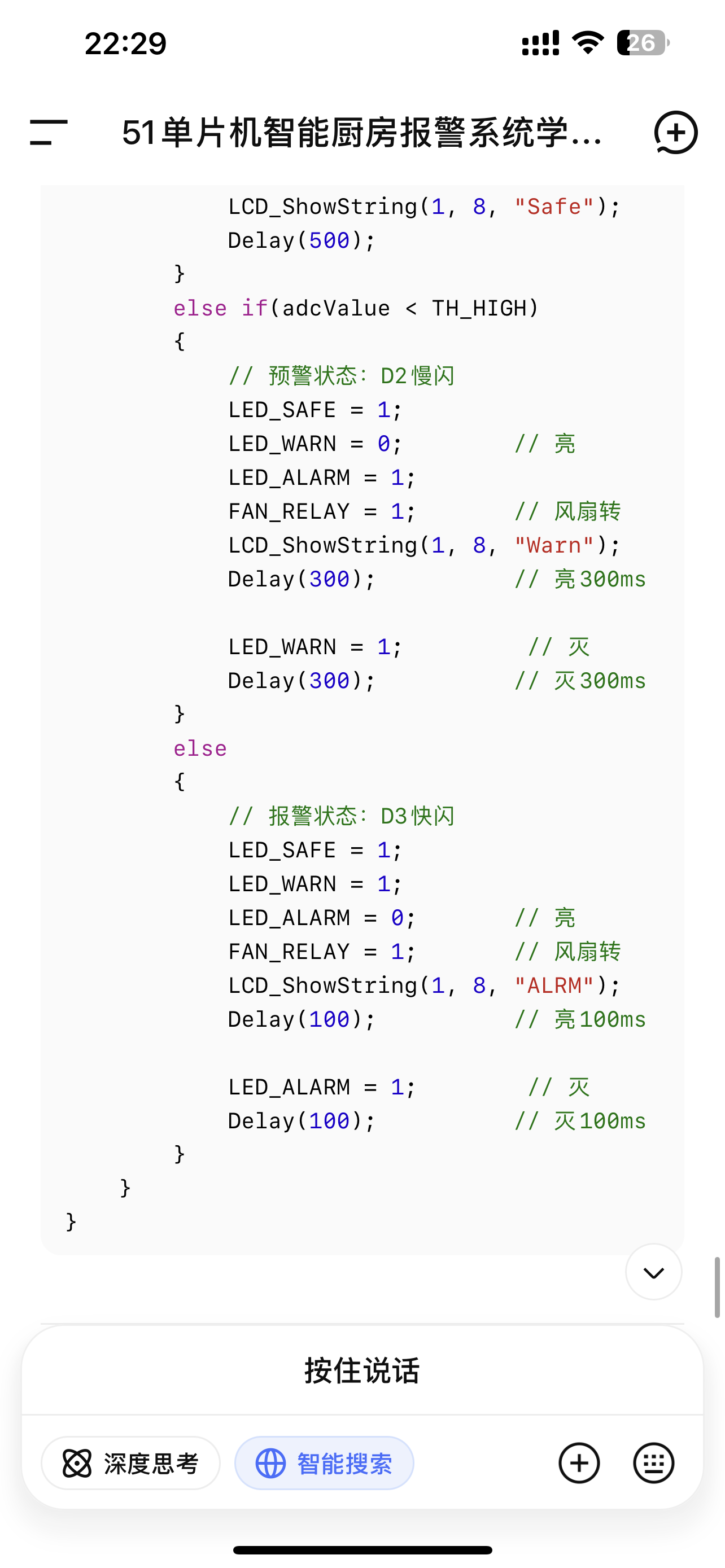

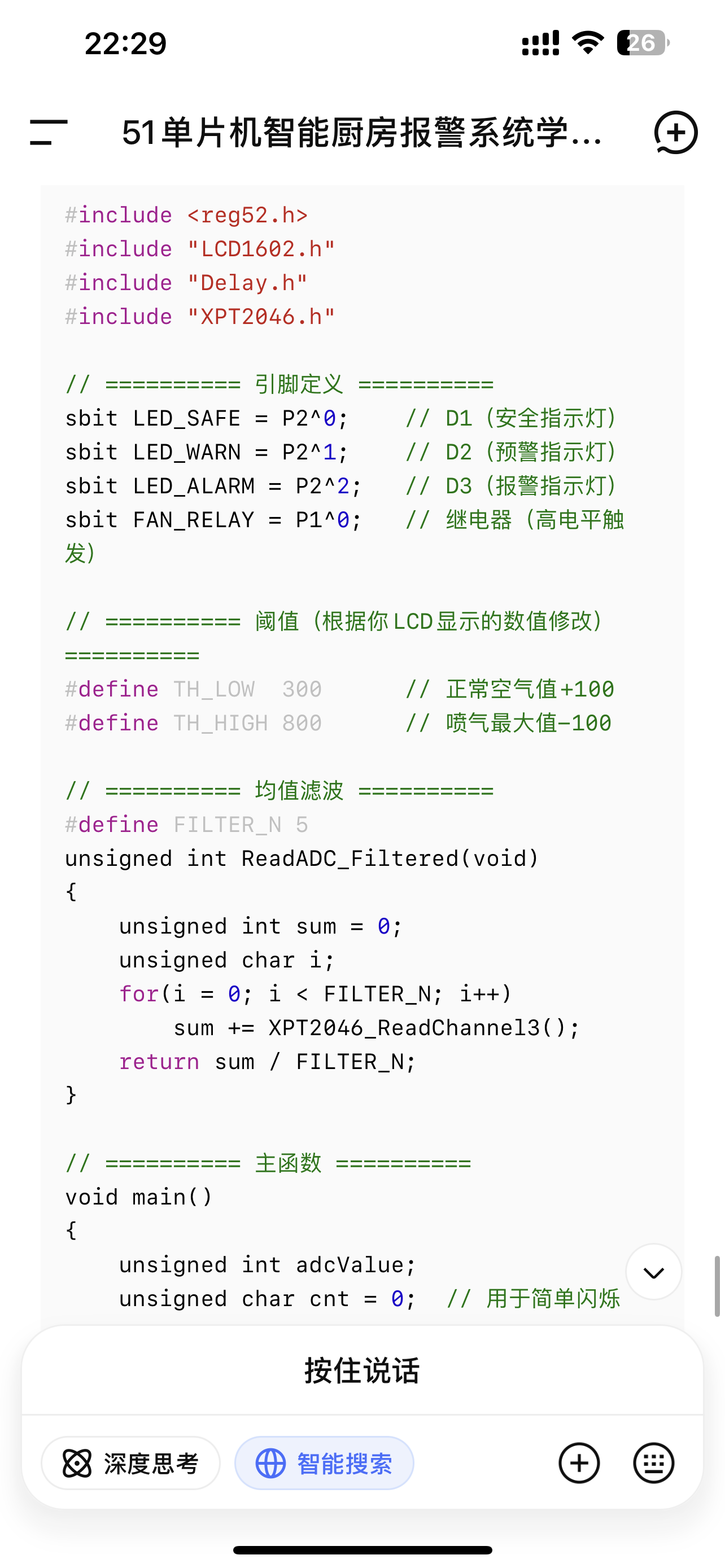

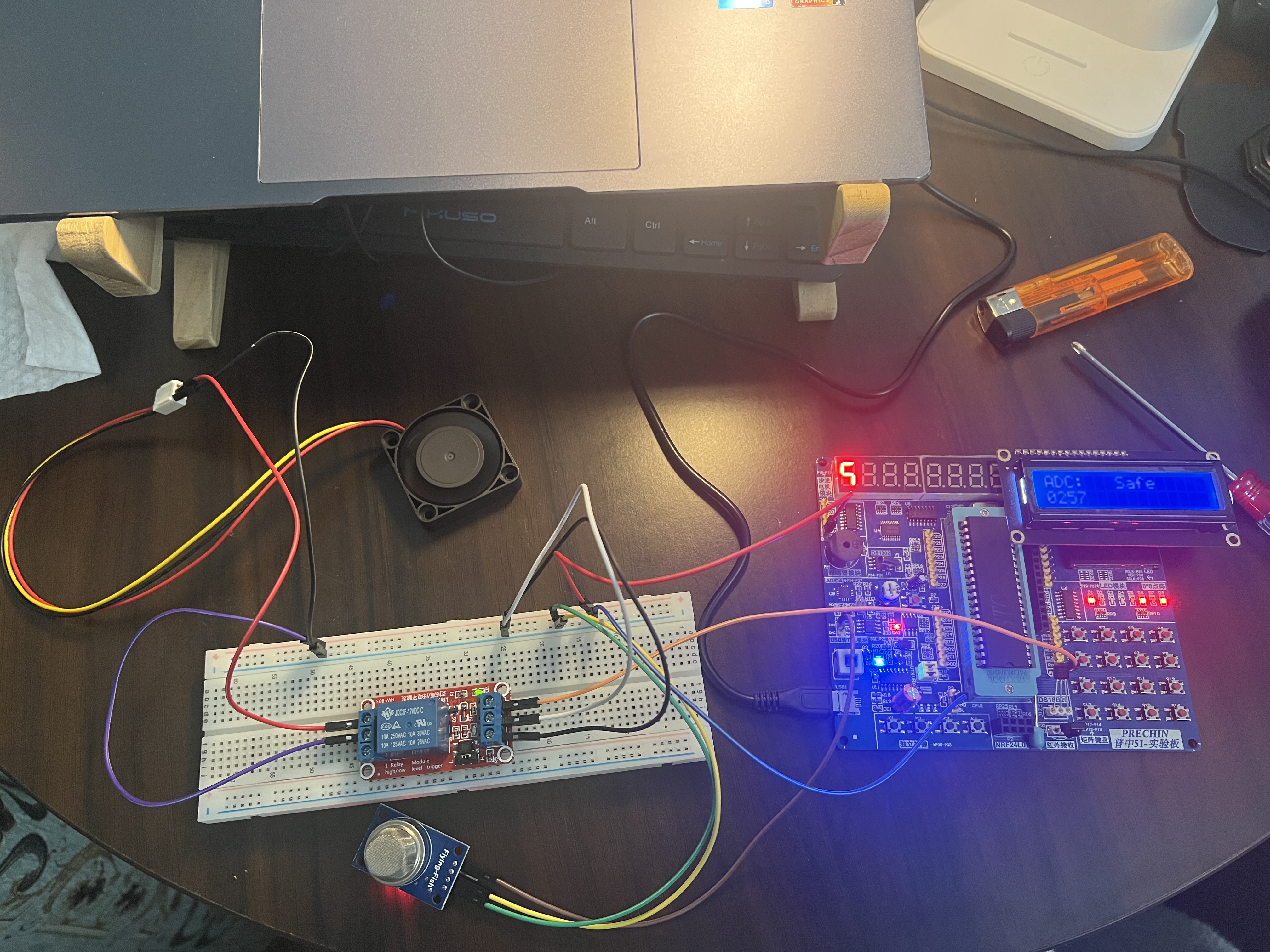

· 开发板：普中-A2（STC89C52）
· 继电器：5V红板，跳线帽插H（高电平触发）
· 风扇：5V小风扇（红黑线）

接线：
· 继电器 VCC→5V，GND→GND，IN→P1.0
· 开发板5V→继电器 COM
· 继电器 NO→风扇红线
· 风扇黑线→GND

其他功能正常实现 就风扇有问题，是接线错误吗？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据你提供的硬件配置和接线方式，风扇一直转动无法停止，这可能是接线错误或逻辑控制问题导致的。我们来一步步分析并给出解决方案。

---

🔍 一、问题分析

✅ 硬件配置：

• 开发板：STC89C52（普中-A2）
• 继电器：5V红板（高电平触发）
• 风扇：5V小风扇（红黑线）
• 接线方式如下：

| 设备 | 接线 | |------|------| | 继电器 VCC | → 5V | | 继电器 GND | → GND | | 继电器 IN | → P1.0 | | 开发板 5V | → 继电器 COM | | 继电器 NO | → 风扇红线 | | 风扇黑线 | → GND |

---

🛠️ 二、可能原因分析

1. 接线错误

• 继电器 COM 和 NO 的连接是否正确？
  • COM 是公共端，通常在未通电时与 NO（常开） 端是断开的。
  • 当 IN 引脚为高电平 时，继电器吸合，COM 与 NO 连接，形成回路。
  • 如果你将 COM 接到开发板 5V，而 NO 接到风扇正极，那么当继电器吸合时，风扇就会通电运转。
  • 但如果你的程序没有正确控制 P1.0 引脚，或者有其他干扰，可能导致继电器始终吸合，风扇一直转。

重点：检查 COM 和 NO 是否接反了！

2. 程序逻辑问题

• 如果你的程序中没有对 P1.0 引脚进行正确的高低电平控制，比如：

  P1_0 = 1; // 始终为高电平，导致继电器一直吸合


  则风扇会一直运行。

---

✅ 三、解决方案（有序列表）

1. 检查继电器接线是否正确

• COM 应该接到电源（5V）
• NO 应该接到风扇正极（红线）
• NC（常闭） 一般不用，除非需要常闭状态
• GND 接地
• IN 接 P1.0

重点：确认 COM 和 NO 的接线是否正确！

2. 检查代码逻辑

• 确保你对 P1.0 的控制是正确的，例如：

  #include <reg52.h>

  void main() {
      P1_0 = 0; // 初始关闭继电器
      while(1) {
          // 模拟控制逻辑
          if (some_condition) {
              P1_0 = 1; // 吸合继电器，风扇启动
          } else {
              P1_0 = 0; // 断开继电器，风扇停止
          }
      }
  }


3. 测试继电器是否正常工作

• 用万用表测量 P1.0 引脚的电压：
  • 如果 P1.0 一直是高电平（约 5V），说明程序有问题。
  • 如果 P1.0 是低电平（0V），则继电器应该不工作。

4. 使用示波器或逻辑分析仪检测信号

• 如果你有条件，可以使用示波器观察 P1.0 的波形，确保它按照预期变化。

5. 尝试手动控制继电器

• 将 P1.0 引脚直接拉高或拉低，看风扇是否能停止或启动。
• 如果能，则说明程序逻辑有误；如果不能，可能是继电器或接线问题。

---

📌 四、修改后的代码示例（供参考）

#include <reg52.h>

sbit Relay = P1^0;  // 定义继电器控制引脚

void main() {
    Relay = 0;  // 初始关闭继电器

    while(1) {
        // 示例：通过按键控制继电器
        if (P3^0 == 0) {  // 假设按键接在 P3.0
            Relay = 1;    // 启动风扇
        } else {
            Relay = 0;    // 关闭风扇
        }

        // 延时消抖
        for(int i=0; i<1000; i++);
    }
}

---

⚠️ 五、常见错误总结

| 错误类型 | 问题描述 | 解决方案 | |----------|-----------|-----------| | 接线错误 | COM 和 NO 接反 | 重新接线，确保 COM 接电源，NO 接风扇正极 | | 程序逻辑错误 | P1.0 一直为高电平 | 检查代码逻辑，确保 P1.0 能够被正确控制 | | 继电器损坏 | 继电器无法断开 | 更换继电器或测试其功能 | | 电源问题 | 5V 电源不稳定 | 检查电源输入是否稳定 |

---

✅ 六、结论

风扇一直转的原因很可能是 继电器接线错误 或 程序控制逻辑异常。请先检查继电器的 COM 和 NO 接线是否正确，再检查代码中对 P1.0 的控制逻辑。若仍无法解决，建议使用示波器或逻辑分析仪进一步排查。

如需进一步帮助，请提供完整的代码或更详细的接线图。
