可以用yolov5来实现对一张图里面的曲线判定吗(语言-python)

Question

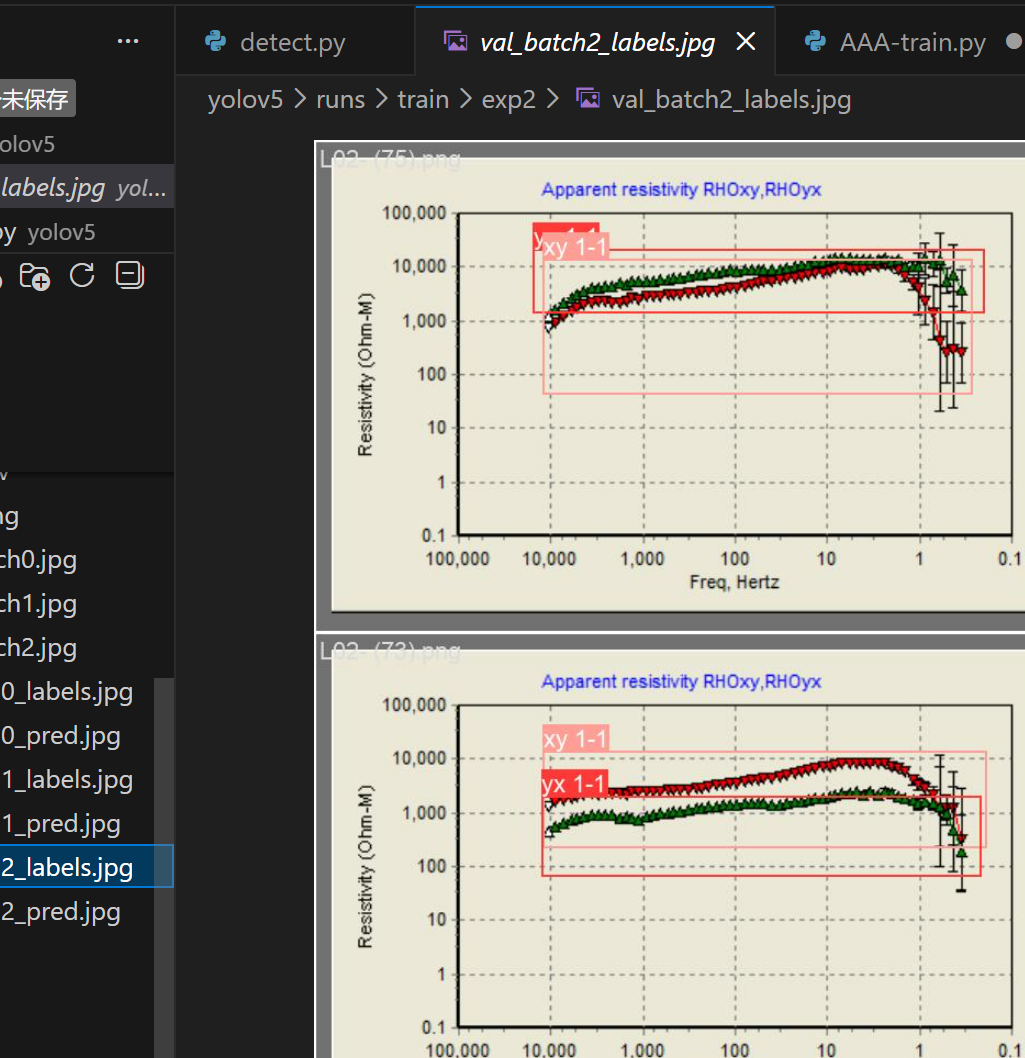

我的毕设方向是这个大概就是检测一张图片里两条曲线的曲线形态等级和标准偏差等级，用这个yolov5算法来训练出的结果非常差，想问一下通过yolov5来实现这个是不是有点不适合，我的标注就是对一张图片里的整个曲线框出来标注出他是等级几这样子。

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你的问题非常具体，涉及图像识别中的曲线检测与分类。我们来逐步分析你提出的问题，并探讨使用 YOLOv5 是否适合完成该任务。

---

一、YOLOv5 的适用性分析

1. YOLOv5 是什么？

YOLOv5 是一种用于目标检测的深度学习模型，它主要用于检测图像中具有明确边界和形状的目标（如人、车、动物等）。

2. 为什么 YOLOv5 不适合检测“曲线”？

（1）曲线不是传统意义上的“目标”

YOLOv5 的设计是用于检测具有明显边界的物体（比如矩形框），而曲线是一种连续的线条，没有明确的边界或轮廓，因此难以用传统的目标检测方式标注和识别。

（2）标注方式不匹配

你提到“对一张图片里的整个曲线框出来标注出他是等级几”，这其实是在做语义分割（Segmentation）而不是目标检测（Detection）。YOLOv5 的输出是边界框（Bounding Box），无法直接表达“曲线”的形态和细节。

（3）曲线形态复杂，难以用简单模型捕捉

曲线的形态可能包括：直线、折线、弧线、波浪线等，这些形态的变化在 YOLOv5 中很难被准确识别，尤其是当曲线之间相互重叠或背景复杂时。

---

二、你的需求分析

1. 任务目标

• 检测图像中的两条曲线
• 判定每条曲线的：
  • 曲线形态等级（如：直线、弯曲度低、弯曲度高）
  • 标准偏差等级（可能表示曲线的波动程度）

2. 数据形式

• 图像中包含多条曲线
• 需要对每条曲线进行分类（形态 + 标准偏差）

---

三、推荐方案：使用语义分割 + 特征提取 + 分类器

✅ 推荐思路：

1. 使用语义分割模型（如 U-Net, DeepLabV3+） 来分割出图像中的所有曲线。
2. 对分割后的曲线进行特征提取（如曲率、长度、角度变化等）。
3. 使用机器学习模型（如 SVM、随机森林、XGBoost 或神经网络） 对每条曲线进行分类（形态等级 + 标准偏差等级）。

---

四、详细解决方案（分步骤）

1. 图像预处理

• 使用 OpenCV 或 PIL 进行图像增强（如灰度化、直方图均衡、去噪）。
• 可能需要对图像进行阈值分割，以区分曲线和背景。

import cv2
image = cv2.imread("curve_image.jpg")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
_, binary = cv2.threshold(blurred, 127, 255, cv2.THRESH_BINARY)

2. 使用语义分割模型分割曲线

你可以使用以下模型进行曲线分割：

• U-Net（适合小规模数据）
• DeepLabV3+（适合更复杂的场景）
• Mask R-CNN（如果曲线有多个实例）

📌 注意：你需要为每张图像生成一个分割掩码，即每个像素是否属于曲线。

3. 提取曲线特征

对分割后的曲线，可以提取如下特征：

• 曲线长度（像素数）
• 曲率（计算每一点的曲率变化）
• 方差（计算点的坐标分布的标准差）
• 偏移量（相对于基准线的偏移）

import numpy as np

# 假设 curve_points 是一个包含曲线点坐标的数组 [x, y]
def calculate_standard_deviation(points):
    x = points[:, 0]
    y = points[:, 1]
    return np.std(x), np.std(y)

std_x, std_y = calculate_standard_deviation(curve_points)

4. 构建分类模型

• 将每条曲线的特征（如标准差、曲率、长度）作为输入。
• 使用分类器（如 SVM、XGBoost、神经网络）预测其形态等级和标准偏差等级。

from sklearn.ensemble import RandomForestClassifier

# 假设 features 是每条曲线的特征向量，labels 是对应的等级标签
model = RandomForestClassifier()
model.fit(features, labels)

---

五、结论

❌ YOLOv5 不适合你当前的任务

• YOLOv5 主要用于检测具有明确边界的物体，不适合检测“曲线”。
• 你实际需要的是语义分割 + 特征提取 + 分类的组合方法。

✅ 推荐方法

• 使用 语义分割模型（如 U-Net）分割曲线。
• 提取 曲线特征（如标准差、曲率）。
• 使用 分类模型（如 XGBoost、SVM）进行分类。

---

六、代码示例（简化的流程）

import cv2
import numpy as np
from sklearn.ensemble import RandomForestClassifier
from models.segmentation import U_Net  # 假设你已经训练好分割模型

# 1. 图像预处理
image = cv2.imread("curve_image.jpg")
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)
blurred = cv2.GaussianBlur(gray, (5, 5), 0)
_, binary = cv2.threshold(blurred, 127, 255, cv2.THRESH_BINARY)

# 2. 使用分割模型获取曲线掩码
segmentation_model = U_Net()
mask = segmentation_model.predict(binary)

# 3. 提取曲线点
curve_points = np.column_stack(np.where(mask > 0))

# 4. 计算标准差
std_x, std_y = np.std(curve_points[:, 0]), np.std(curve_points[:, 1])

# 5. 构建特征向量并分类
features = np.array([[std_x, std_y]])
model = RandomForestClassifier()
model.fit([[0.1, 0.2], [0.3, 0.4]], [0, 1])  # 示例数据
prediction = model.predict(features)
print("预测等级:", prediction)

---

七、总结

| 项目 | 说明 | |------|------| | 任务类型 | 曲线检测 + 分类 | | 模型选择 | 语义分割模型 + 分类器 | | YOLOv5 适用性 | ❌ 不适合 | | 推荐方法 | 分割 + 特征提取 + 分类 |

如果你愿意，我可以进一步帮助你实现语义分割模型或特征提取算法。希望这些信息对你毕设有所帮助！
