软件有消隐，但是实物有不明原因残影

Question

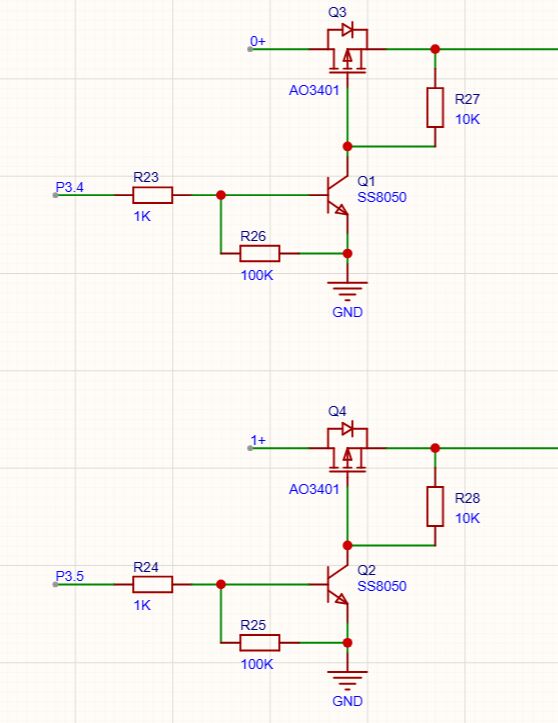

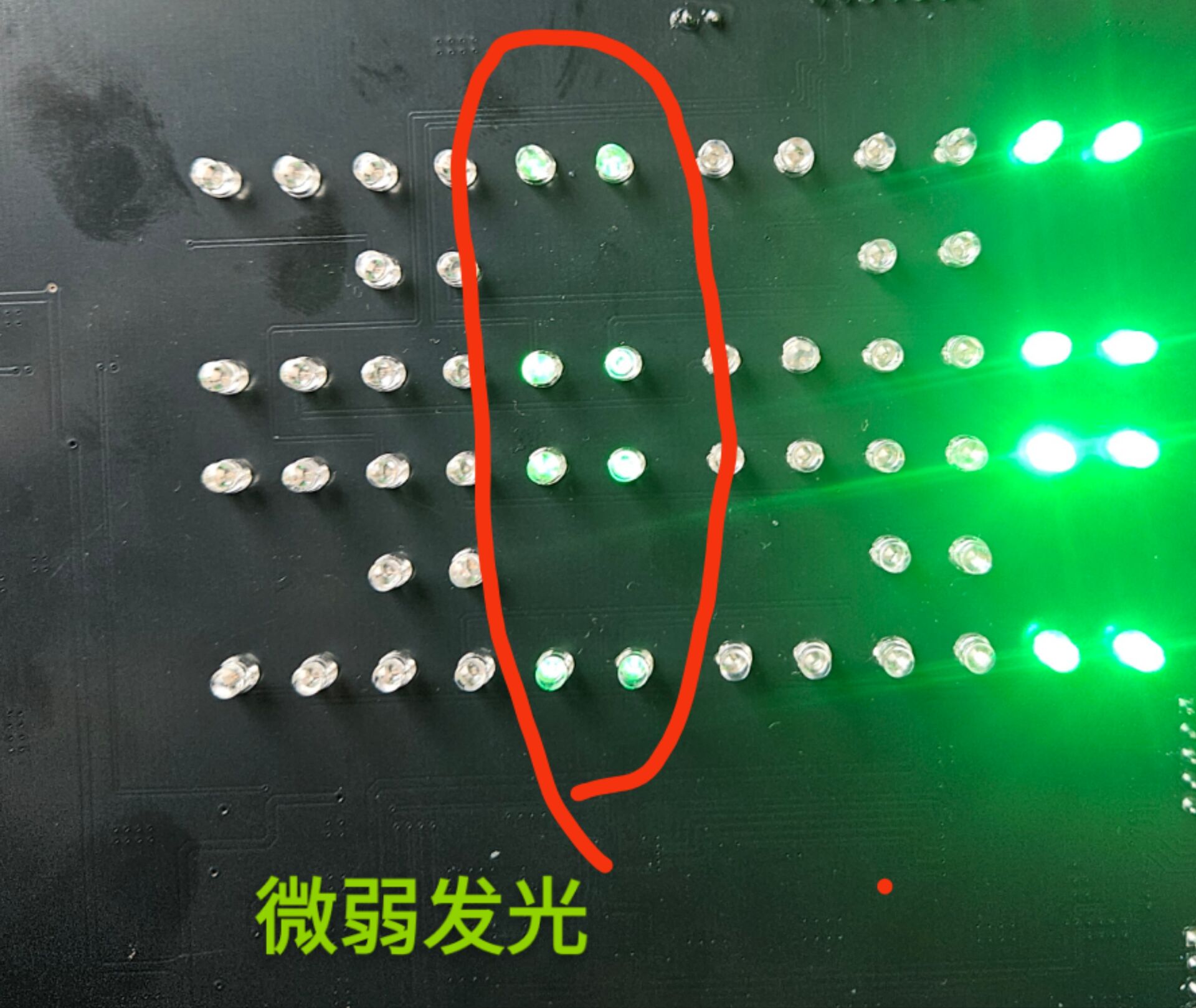

附件为LED位选电路，现在就是选中第一位的时候，第二位的对应段码也会有对应微微亮光，两位扫描显示的时候，第一位会有第二位对应段码的微微亮光，第二位会有第一位对应段码的微微亮光，请问有哪位老玩家知道是什么原因造成的吗，有什么办法来避免吗（我感觉应该是硬件电路的问题但不晓得是哪里，软件程序有消隐）

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你描述的问题是关于 LED位选显示 中出现的“残影”或“段码交叉点亮”的现象，这在 多路扫描显示（如数码管、LED点阵等） 中是比较常见的问题。根据你的描述，软件已经做了消隐处理（即在扫描时关闭非选中位的段码），但仍然存在“残影”，说明问题很可能出在 硬件电路设计 上。

---

一、可能的原因分析

1. 位选信号未完全断开

• 即使软件上对非选中的位进行了消隐（比如将对应的位选信号拉低），但实际硬件中，位选信号可能没有被彻底关断。
• 这可能是由于驱动能力不足、引脚配置错误、或者位选电路中存在漏电路径。

2. 段码与位选信号之间有干扰

• 如果段码和位选信号使用了相同的总线或共用引脚，可能会发生信号串扰，导致“残影”。
• 特别是在高速扫描时，信号上升/下降沿可能造成短暂的信号重叠。

3. LED本身的特性问题

• 某些LED在电流较小时也会微弱发光，尤其在高亮度下，即使非常微弱的电流也可能会看到“残影”。

4. PCB布线问题

• 如果位选和段码信号走线太近，可能会产生电磁干扰（EMI），导致信号耦合。
• 或者电源和地线设计不合理，造成噪声干扰。

---

二、解决方案（重点部分加粗）

1. 确保位选信号完全断开

• 检查位选引脚是否配置为输出低电平（GND），而不是浮空或高阻态。
• 使用示波器或万用表测量位选引脚在非选中状态下的电压值，确认是否为0V。
• 代码示例：

// 假设位选控制为GPIOA
void disable_all_digits() {
    GPIOA->ODR &= ~(BIT0 | BIT1 | BIT2 | BIT3); // 关闭所有位选
}

2. 检查段码与位选信号之间的隔离

• 避免段码和位选信号共用同一组IO口，最好分开使用不同的端口。
• 如果必须共用，可以考虑增加隔离电阻或三态缓冲器，防止信号互相影响。

3. 优化扫描频率和消隐时间

• 提高扫描频率，使得每个位选时间更短，减少“残影”时间。
• 在软件中加入消隐延时，确保在切换位选之前，段码信号已完全关闭。
• 代码示例：

void scan_digit(uint8_t digit_index) {
    // 先关闭所有段码
    clear_segment();

    // 延时一段时间（例如50ns）
    delay_us(50);

    // 打开当前位选
    enable_digit(digit_index);

    // 设置段码
    set_segment(current_segment_data);
}

4. 使用专用的LED驱动芯片

• 如果是多个数码管或LED点阵，建议使用专用的LED驱动IC（如74HC595、MAX7219、TM1637等）。
• 这些芯片内置了消隐功能，能有效减少残影。

5. 优化电源和地线设计

• 确保电源稳定，避免因电源波动导致LED微亮。
• 地线应尽量粗且短，避免地线回路过大造成噪声。

---

三、硬件改进建议

| 改进项 | 说明 | |--------|------| | 位选电路增加三极管或MOSFET驱动 | 防止信号源无法完全拉低位选信号 | | 段码和位选信号分开布线 | 减少信号干扰 | | 使用RC滤波或隔离电阻 | 防止信号串扰 | | 增加LED阴极接地 | 避免共阳极设计导致的残影 |

---

四、推荐调试工具

• 示波器：观察位选信号是否干净，是否有毛刺。
• 万用表：检测非选中位的段码是否仍有微弱电流。
• 逻辑分析仪：分析位选和段码信号的时序关系。

---

五、总结

你遇到的残影问题主要可能是由于位选信号未完全断开或段码信号与位选信号之间存在干扰。

✅ 解决方案如下：

1. 确保位选信号完全关闭，使用硬件或软件强制拉低。
2. 优化段码与位选信号的隔离，避免信号串扰。
3. 提高扫描频率并增加消隐延时，减少残影时间。
4. 使用专用LED驱动芯片，提升稳定性。
5. 优化PCB布局和电源设计，减少噪声干扰。

如果你能提供具体的电路图或代码片段，我可以进一步帮你分析具体问题所在。
