关于#ar#的问题：两个坐标系一致的CAD数据集无法重叠

Question

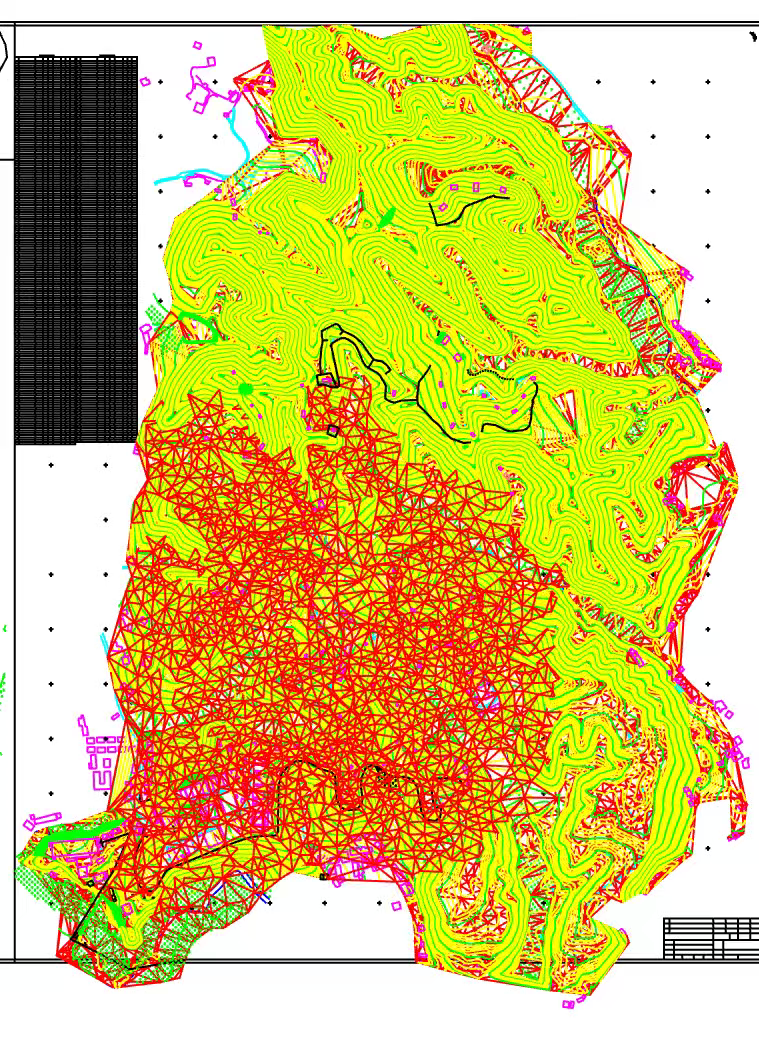

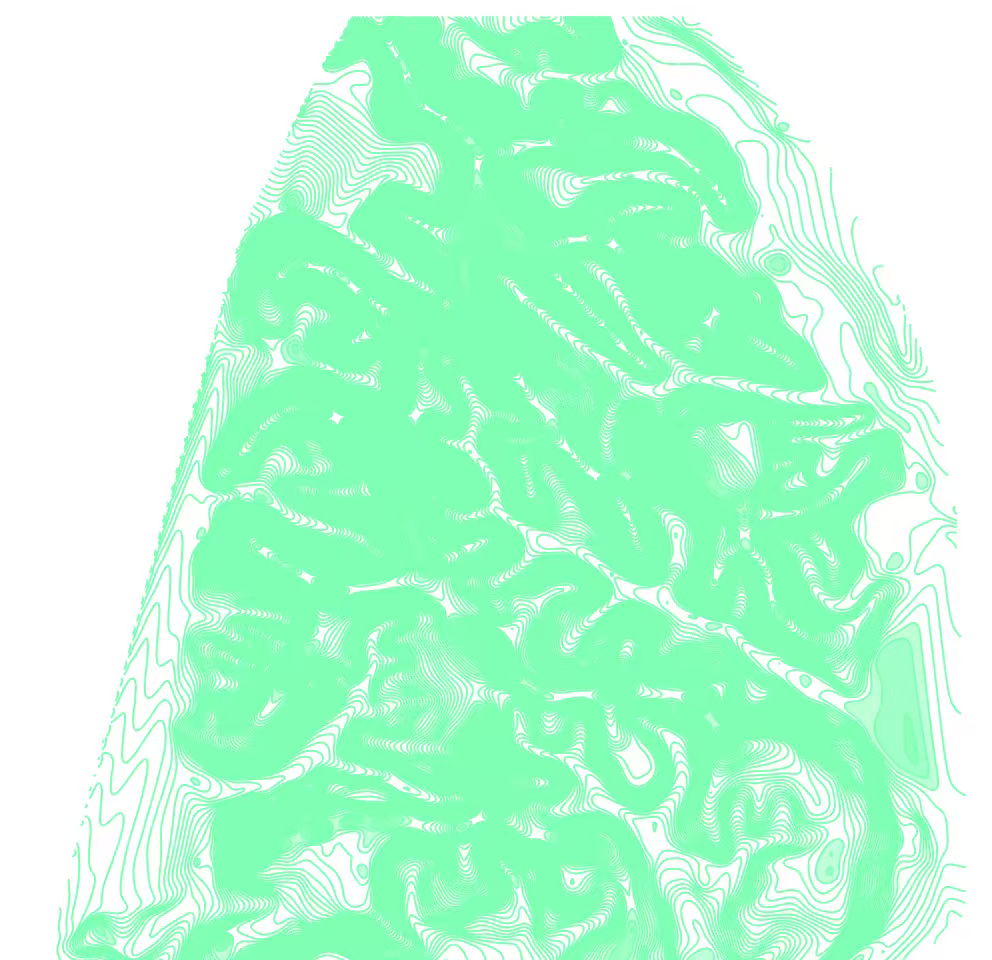

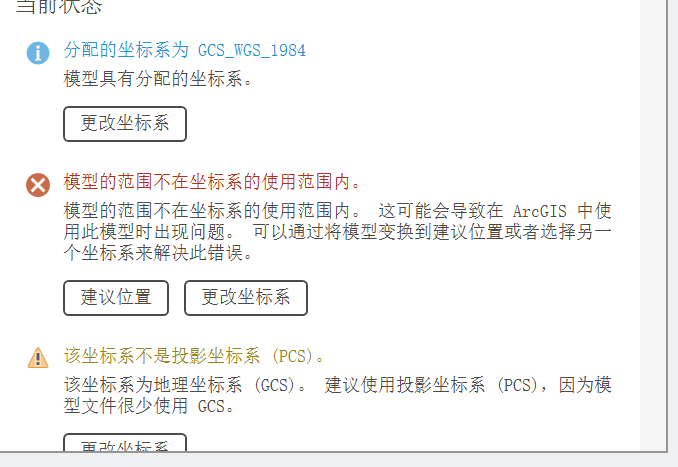

在arcgisPro中，两个CAD要素数据集用的是地理坐标系WGS1984，这两个数据集是一个地方的数据，但是它们相差很远，怎么才能让它们叠在一起，下面第一张图片是其中一个图层投影之后显示出的问题，第二三个图片是这两个图层的位置。补充:因为图层十分复杂，很难找出控制点，我本来也不熟悉地理配准所以配准这个方法可能行不通，而且我已经通过投影工具将两个坐标系做成一样的了，空间参考中显示已经更改

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在ArcGIS Pro中，如果你有两个使用WGS1984地理坐标系的CAD数据集，但它们显示的位置相差很远，无法重叠，这通常是因为以下原因导致的：

---

✅ 问题分析：

1. CAD文件本身可能未正确设置坐标系

   • 虽然你设置了WGS1984，但CAD文件可能没有正确的空间参考信息（例如，未定义正确的坐标系或坐标偏移）。

2. CAD数据存在偏移或错误的坐标值

   • 有些CAD数据在导出时可能会出现坐标偏移，尤其是在不同系统间转换时。

3. 投影转换错误

   • 如果你在ArcGIS Pro中对CAD数据进行了错误的投影操作，可能导致数据位置偏移。

4. CAD数据是“无坐标”数据

   • 某些CAD文件可能没有实际坐标信息，只是相对坐标，需要手动校正。

---

🔧 解决方案：

1. 确认CAD数据的坐标系是否正确

• 打开ArcGIS Pro，右键点击CAD图层 → 属性 → 源。
• 确认“空间参考”是否为 WGS1984。
• 如果不是，你需要重新定义坐标系（使用 Define Projection 工具）。

重点： 一定要确保CAD数据的坐标系是正确的，否则后续操作无效。

2. 检查CAD数据是否有偏移或错误坐标

• 在ArcGIS Pro中加载两个CAD图层后，查看它们的几何是否明显错位。
• 使用 测量工具 测量两组数据中相同点之间的距离，判断是否存在系统性偏移。

重点： 如果发现有系统性偏移（比如所有点都偏移了某个固定值），可以考虑进行平移校正。

3. 使用“地理配准”工具进行校正（推荐）

• 如果CAD数据没有坐标信息，或者坐标不准确，可以使用 地理配准 工具进行校正。
• 步骤如下：
  1. 在ArcGIS Pro中打开 地理配准 工具（Analysis Tools > Georeferencing）。
  2. 添加要校正的CAD图层作为 目标图层。
  3. 添加一个已知坐标的参考图层（如卫星影像、其他CAD图层等）作为 控制点。
  4. 添加控制点（至少4个），然后执行 地理配准。
  5. 保存校正后的结果。

重点： 地理配准是一种非常有效的手段，尤其适用于CAD数据没有正确坐标的情况。

4. 使用“定义投影”工具重新定义坐标系

• 如果你的CAD数据是“无坐标”的，你可以先用 Define Projection 工具将它定义为 WGS1984。
• 然后使用 地理配准 工具进行校正。

重点： 定义投影 ≠ 地理配准。定义投影只是告诉软件这个数据的坐标系是什么，不能纠正位置偏移。

5. 使用“投影”工具进行统一投影（可选）

• 如果你确定两个CAD数据的坐标系都是WGS1984，但仍然错位，可能是由于数据本身的问题。
• 可以尝试将其中一个图层 投影到另一个图层的坐标系（虽然两者都是WGS1984，但可能有差异）。

重点： 投影工具不会解决坐标偏移问题，只用于统一坐标系格式。

---

📌 示例代码（Python脚本，用于批量定义投影）

import arcpy

# 设置工作空间
arcpy.env.workspace = r"C:\Path\To\CAD_Files"

# 遍历所有CAD文件
for cad_file in arcpy.ListFiles("*.dwg"):
    # 定义投影为WGS1984
    arcpy.DefineProjection_management(
        in_dataset=cad_file,
        spatial_reference="WGS 1984"
    )
    print(f"已为 {cad_file} 定义WGS1984坐标系")

注意： 这个脚本仅用于定义坐标系，不能解决数据偏移问题。

---

✅ 总结：

| 步骤 | 内容 | |------|------| | 1 | 确认CAD数据的坐标系是否为WGS1984 | | 2 | 检查数据是否存在系统性偏移 | | 3 | 使用“地理配准”工具进行校正 | | 4 | 若数据无坐标，使用“定义投影” + “地理配准” | | 5 | 必要时使用“投影”工具统一坐标系 |

---

如果你能提供具体的图片或数据样例，我可以进一步帮助你定位问题并给出更精确的解决方案。
