yolov8加入CBAM模块，出现通道不符合的情况

Question

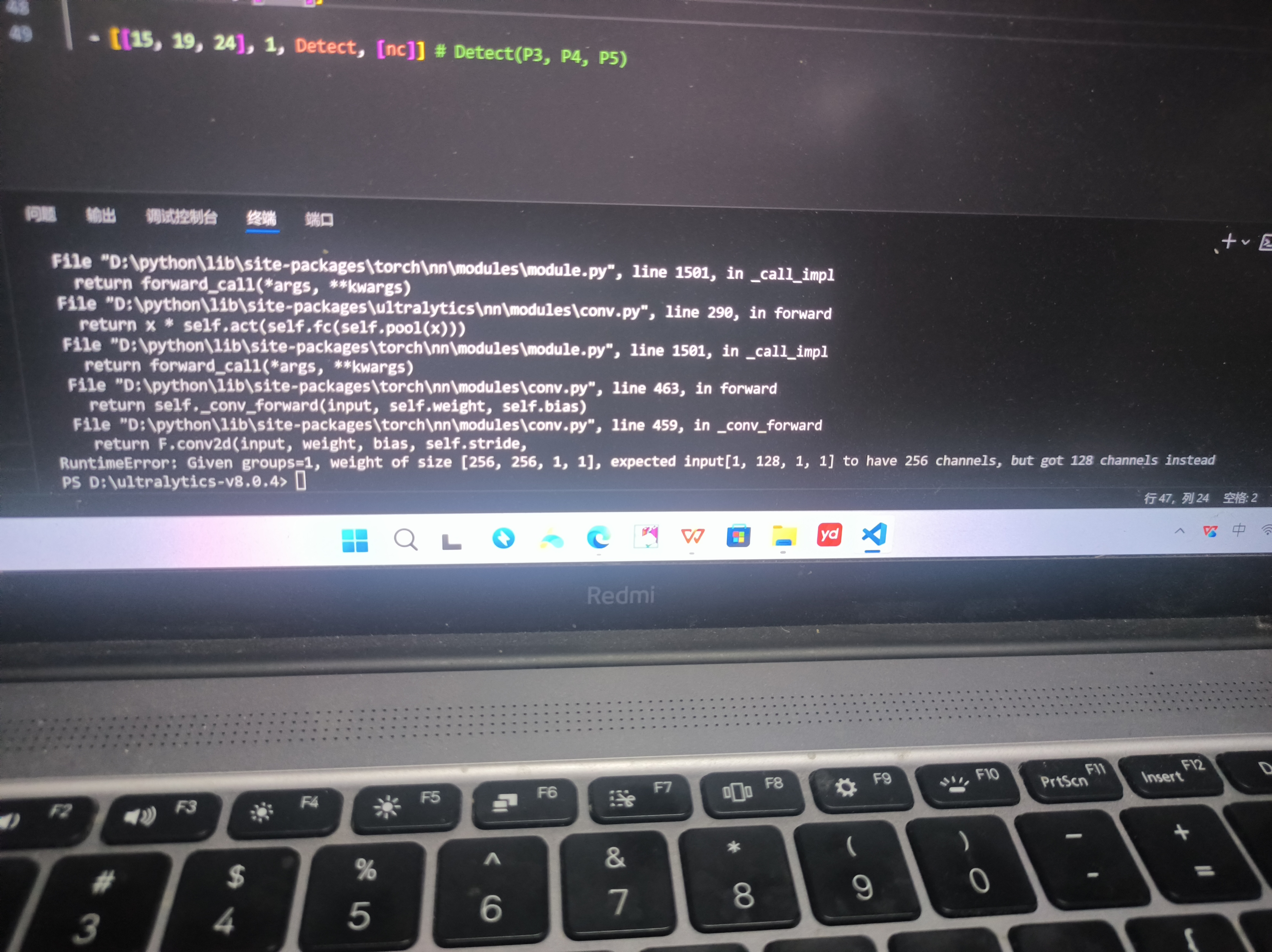

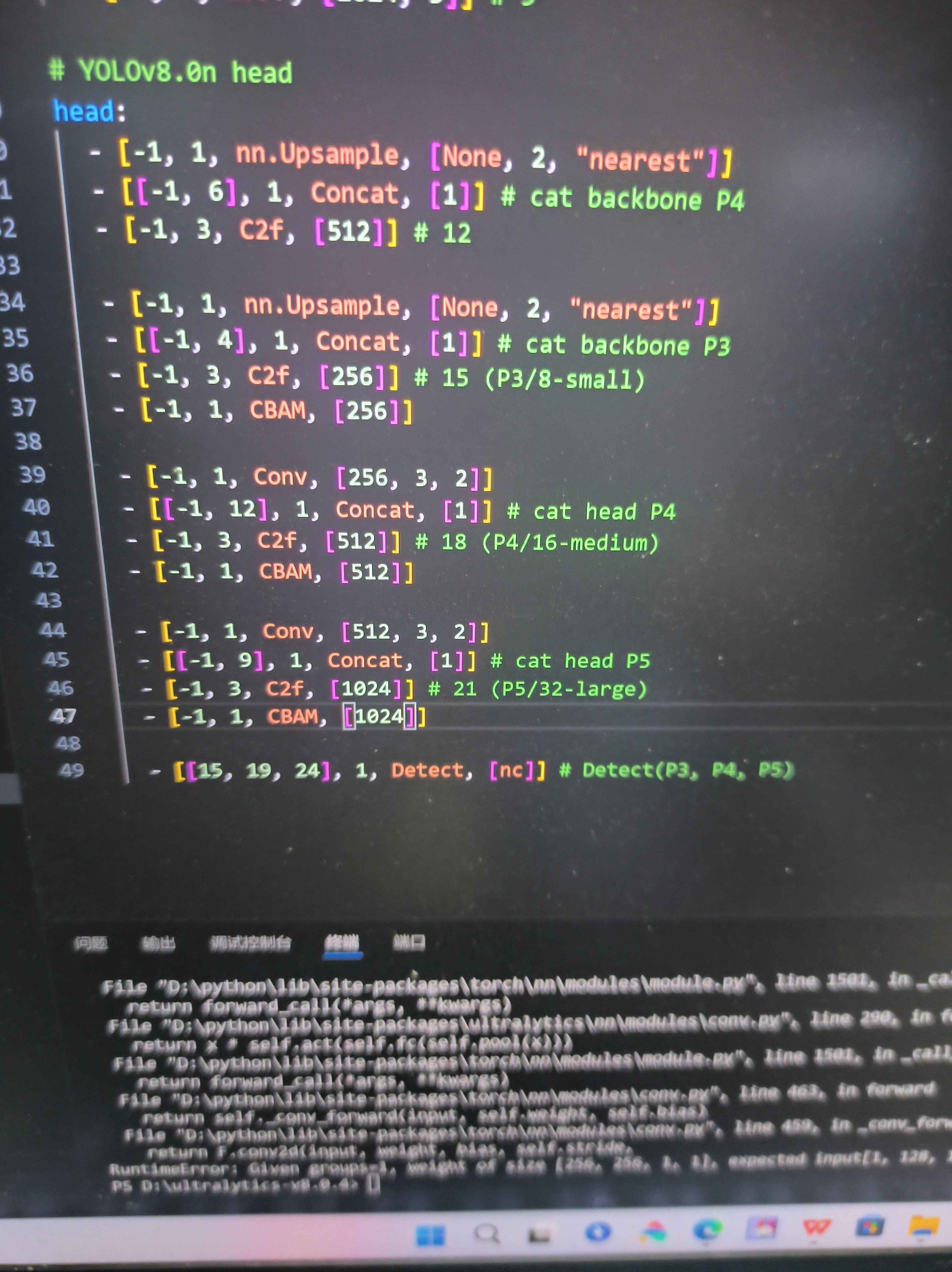

yolov8加入CBAM模块，出现通道不符合的情况，但按照图片上的把CBAM改成128、256、512又能运行

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 YOLOv8 模块时，如果尝试加入 CBAM（Convolutional Block Attention Module） 模块，可能会遇到“通道数不匹配”的错误。这种问题通常是因为 CBAM 模块的输入和输出通道数与当前 YOLOv8 的特征图通道数不一致。

---

一、问题分析

1. CBAM模块的基本结构

CBAM 包含两个子模块：

• 通道注意力模块（Channel Attention）
• 空间注意力模块（Spatial Attention）

这两个模块都要求输入的特征图通道数为 C，输出通道数也为 C，否则会导致维度不匹配。

2. YOLOv8 的特征图通道数

YOLOv8 的不同层级（如 backbone 和 neck）会有不同的通道数，例如：

| 层级 | 通道数 | |------|--------| | C3_0 | 64 | | C3_1 | 128 | | C3_2 | 256 | | C3_3 | 512 |

如果你直接将 CBAM 模块插入到某个层中，而该层的通道数不是 CBAM 所期望的（比如 64），就会出现错误。

---

二、解决方案

✅ 重点解决：确保 CBAM 输入输出通道数一致

1. 修改 CBAM 模块，使其适应不同通道数

你可以根据需要动态调整 CBAM 的通道数。以下是修改后的 CBAM 模块代码示例：

import torch
import torch.nn as nn

class CBAM(nn.Module):
    def __init__(self, in_channels, ratio=16, kernel_size=7):
        super(CBAM, self).__init__()
        # 通道注意力模块
        self.channel_attention = nn.Sequential(
            nn.AdaptiveAvgPool2d(1),
            nn.Conv2d(in_channels, in_channels // ratio, 1, bias=False),
            nn.ReLU(inplace=True),
            nn.Conv2d(in_channels // ratio, in_channels, 1, bias=False),
            nn.Sigmoid()
        )

        # 空间注意力模块
        self.spatial_attention = nn.Sequential(
            nn.Conv2d(2, 1, kernel_size=kernel_size, padding=(kernel_size - 1) // 2, bias=False),
            nn.Sigmoid()
        )

    def forward(self, x):
        # 通道注意力
        channel_att = self.channel_attention(x)
        x = x * channel_att

        # 空间注意力
        spatial_att = self.spatial_attention(torch.cat([torch.mean(x, dim=1, keepdim=True),
                                                         torch.max(x, dim=1, keepdim=True)[0]], dim=1))
        x = x * spatial_att

        return x

注意： 此版本的 CBAM 模块支持任意输入通道数，只要传入正确的 in_channels 参数即可。

---

2. 在 YOLOv8 中插入 CBAM 模块

假设你是在 YOLOv8 的某个 C3 模块后插入 CBAM，可以这样修改：

from ultralytics.models.yolo import Model

# 假设你有一个自定义模型
model = Model("yolov8n.yaml")

# 在某个 C3 模块后添加 CBAM
for i, module in enumerate(model.model):
    if isinstance(module, nn.Sequential) and "C3" in str(module):
        # 获取当前 C3 模块的通道数
        in_channels = module[0].conv.in_channels
        cbam = CBAM(in_channels=in_channels)
        model.model[i] = nn.Sequential(*module, cbam)

关键点： 通过遍历模型中的模块，找到 C3 模块，并在其后插入 CBAM 模块，同时传入正确的通道数。

---

3. 手动指定通道数（临时调试）

如果你不想动态适配，可以手动设置 CBAM 的通道数，例如：

cbam = CBAM(in_channels=256)  # 假设当前层是 256 通道

但这种方式不适用于所有层，建议使用动态方式。

---

三、常见错误及解决方法

| 错误信息 | 原因 | 解决方案 | |----------|------|-----------| | expected shape (N, C, H, W), got ... | 通道数不匹配 | 修改 CBAM 的 in_channels 为当前层的通道数 | | RuntimeError: shape mismatch | 特征图尺寸不一致 | 确保 CBAM 的输入尺寸与上一层一致 | | AttributeError: 'CBAM' object has no attribute ... | 模块未正确实现 | 检查是否正确继承了 nn.Module 并实现了 forward 方法 |

---

四、总结

• 核心问题： CBAM 模块的通道数与 YOLOv8 当前特征图通道数不一致。
• 解决方案：
  • 动态适配 CBAM 的 in_channels；
  • 在 YOLOv8 中查找对应模块并插入 CBAM；
  • 避免硬编码通道数，使用动态方式更灵活。

---

五、完整修改示例（代码）

以下是一个完整的示例，展示如何在 YOLOv8 的 C3 模块后插入 CBAM：

from ultralytics.models.yolo import Model
import torch
import torch.nn as nn

class CBAM(nn.Module):
    def __init__(self, in_channels, ratio=16, kernel_size=7):
        super(CBAM, self).__init__()
        self.channel_attention = nn.Sequential(
            nn.AdaptiveAvgPool2d(1),
            nn.Conv2d(in_channels, in_channels // ratio, 1, bias=False),
            nn.ReLU(inplace=True),
            nn.Conv2d(in_channels // ratio, in_channels, 1, bias=False),
            nn.Sigmoid()
        )
        self.spatial_attention = nn.Sequential(
            nn.Conv2d(2, 1, kernel_size=kernel_size, padding=(kernel_size - 1) // 2, bias=False),
            nn.Sigmoid()
        )

    def forward(self, x):
        channel_att = self.channel_attention(x)
        x = x * channel_att
        spatial_att = self.spatial_attention(torch.cat([torch.mean(x, dim=1, keepdim=True),
                                                       torch.max(x, dim=1, keepdim=True)[0]], dim=1))
        x = x * spatial_att
        return x

# 加载 YOLOv8 模型
model = Model("yolov8n.yaml")

# 插入 CBAM 模块
for i, module in enumerate(model.model):
    if isinstance(module, nn.Sequential) and "C3" in str(module):
        in_channels = module[0].conv.in_channels
        cbam = CBAM(in_channels=in_channels)
        model.model[i] = nn.Sequential(*module, cbam)

# 测试推理
x = torch.randn(1, 3, 640, 640)
output = model(x)
print(output.shape)

---

六、注意事项

• 如果你在训练过程中遇到梯度消失或爆炸问题，可能需要对 CBAM 进行适当归一化或调整参数；
• 保持模型的输入输出一致性，避免在不同层级之间插入模块导致维度错乱。

如有更多具体报错信息，欢迎提供，我可以进一步帮助你定位问题。
