vivado创建设计文件，总放在non-module Files文件夹？

Question

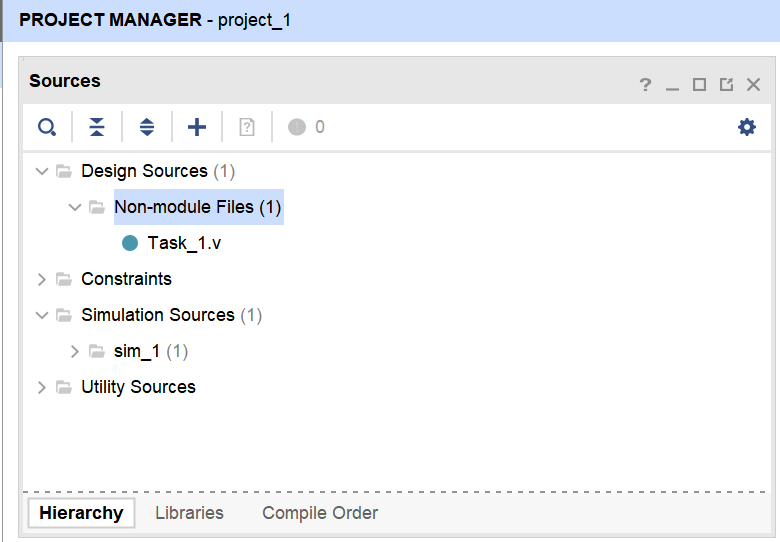

如图，正常下载了2022版本的vivado，以管理员方式运行，但是一打开创建文件就这样，导致后面设置仿真顶层也设置不了，求各位看一看

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题是关于 Vivado 创建设计文件时，所有文件被自动放置在 Non-Module Files 文件夹中，并且导致后续设置仿真顶层（Top Module）失败。这是一个常见的问题，特别是在使用 Vivado 2022.1 或更高版本 时，由于界面或配置的调整，可能会出现这种情况。

---

✅ 问题分析

1. 默认行为变化

在较新的 Vivado 版本中，创建项目后，默认会将所有未指定为模块（module）的文件放在 Non-Module Files 文件夹中，而不是直接放在项目根目录下。

2. 仿真顶层无法设置

如果文件没有被正确识别为模块（即没有 .v、.vh、.vhd 等文件），Vivado 会将其归类为非模块文件，从而无法设置为仿真顶层（Top Module）。

---

🔧 解决方案

以下是详细的解决步骤：

1. 确认文件是否为模块文件

确保你添加的文件是 Verilog/VHDL/SystemVerilog 文件，如：

• *.v
• *.sv
• *.vhd

注意： 如果你添加的是 .xdc、.tcl、.txt 等非模块文件，它们会被自动放到 Non-Module Files 中。

---

2. 手动将文件移动到合适位置

如果你已经将文件放入了 Non-Module Files，可以手动将它们移到项目根目录或子文件夹中。

操作步骤：

1. 在 Sources 窗格中，找到 Non-Module Files。
2. 右键点击你想要移动的文件（如 top_module.v）。
3. 选择 Move To Folder > 选择一个合适的文件夹（例如项目根目录）。
4. 重复此操作，直到所有模块文件都移到合适的位置。

---

3. 设置仿真顶层（Top Module）

一旦文件被正确识别为模块文件，就可以设置仿真顶层了。

操作步骤：

1. 打开 Simulation 设置：
   • 菜单栏：Tools > Options > Flow Preferences > Simulation
2. 在 Top Module 下拉菜单中，选择你希望作为仿真顶层的模块。
3. 确保该模块是 可综合的，并且没有语法错误。

---

4. 检查文件类型和路径

确保以下几点：

• 文件扩展名正确（如 .v 而不是 .txt）
• 文件路径中没有特殊字符
• 文件已成功添加到项目中（右键点击项目 > Add Sources）

---

5. 重新生成项目结构

如果以上方法无效，可以尝试重新创建项目并确保文件正确添加。

示例代码（Verilog）：

// top_module.v
module top_module (
    input wire clk,
    input wire rst_n,
    output reg led
);

always @(posedge clk or negedge rst_n) begin
    if (!rst_n)
        led <= 0;
    else
        led <= ~led;
end

endmodule

---

📌 总结

| 步骤 | 内容 | |------|------| | 1 | 确认文件是模块文件（如 .v, .vhd） | | 2 | 将文件从 Non-Module Files 移动到合适位置 | | 3 | 设置仿真顶层（Top Module） | | 4 | 检查文件类型和路径 | | 5 | 重新创建项目以确保结构正确 |

---

💡 额外建议

• 不要随意关闭 Vivado，尤其是在设置过程中。
• 保持文件路径简单，避免使用中文或空格。
• 使用管理员权限运行 Vivado 是合理的，但有时会导致缓存问题，可以尝试普通用户模式运行。

---

如有需要，我可以提供一个完整的 Vivado 项目结构模板 或 仿真设置流程图，欢迎继续提问！
