VisionMaster软件识别电容，并找出中心点？

Question

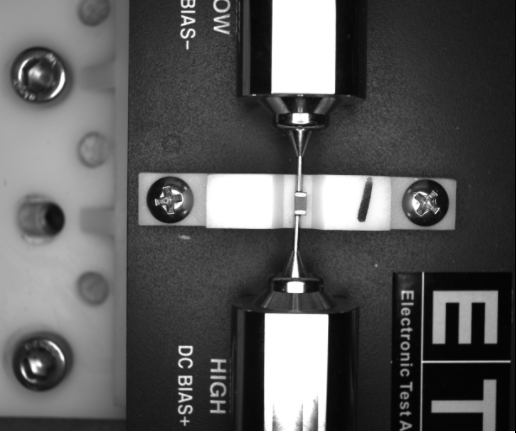

我的相机是海康的相机2D相机，安装在机器人的手臂上，也就是眼在手上，不要使用模板匹配的方案，应为这种方案要频繁的添加特征模板，很不方便。使用其他的方案，用VisionMaster V4.3.0软件获取贴片电容中心点坐标，有什么方案，请赐教！

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 VisionMaster V4.3.0 软件进行 贴片电容中心点识别 的过程中，由于您提到“眼在手上”（Eye-in-Hand）的结构，并且不希望使用模板匹配方式，因此需要一种 更灵活、鲁棒性强、适应性好的图像处理方案。以下是一个详细的解决方案：

---

一、总体思路

为了实现贴片电容的自动识别与中心点定位，推荐采用以下方法：

1. 图像预处理：增强图像质量，提升目标区域的对比度。
2. 边缘检测与轮廓提取：通过边缘检测算法找到电容的轮廓。
3. 形状特征分析：利用电容的几何特性（如圆度、对称性等）进行筛选。
4. 中心点计算：基于轮廓信息计算电容的中心坐标。

---

二、具体步骤详解

1. 图像采集与预处理

• 相机设置：确保海康相机拍摄到清晰、无遮挡的电容图像。
• 图像增强：
  • 使用 直方图均衡化 提高对比度。
  • 应用 高斯滤波 或 中值滤波 去除噪声。
  • 可选：自适应阈值分割（如 AdaptiveThreshold）以分离电容与背景。

关键点：预处理是后续识别的基础，必须保证电容区域清晰可辨。

2. 边缘检测与轮廓提取

• 边缘检测算法：使用 Canny 算法 或 Sobel 算子 提取电容的边缘。
• 轮廓提取：使用 FindContour 功能，获取所有可能的轮廓。

关键点：电容通常为圆形或近似圆形，因此轮廓应具有较高的闭合性和对称性。

3. 形状特征分析

• 圆度分析：计算每个轮廓的 圆度系数（Circularity），用于判断是否为圆形对象。
• 最小外接矩形：通过 MinAreaRect 获取轮廓的最小包围框。
• 筛选条件：
  • 圆度 > 0.8（说明接近圆形）
  • 面积在合理范围内（根据实际尺寸设定）

关键点：通过这些特征可以有效排除非电容的目标，提高识别准确率。

4. 中心点计算

• 质心计算：对于每个符合要求的轮廓，使用 Moments 计算其 质心（即重心）作为中心点。
• 或者：使用最小外接矩形的中心点作为电容中心。

关键点：质心或外接矩形中心点是电容的物理中心，适用于后续机器人定位。

---

三、VisionMaster V4.3.0 实现方案（代码示例）

以下是 VisionMaster 中可使用的脚本逻辑（伪代码形式，供参考）：

// 1. 图像采集
Image img = CaptureImage(); // 捕获图像

// 2. 图像预处理
img = HistogramEqualization(img); // 直方图均衡化
img = GaussianFilter(img, 1);     // 高斯滤波
img = AdaptiveThreshold(img, 128); // 自适应阈值

// 3. 边缘检测
EdgeMap edge = CannyEdgeDetection(img, 50, 150);

// 4. 轮廓提取
ContourList contours = FindContours(edge);

// 5. 特征筛选
ContourList validContours = new ContourList();

foreach (Contour c in contours) {
    double circularity = CalculateCircularity(c);
    if (circularity > 0.8 && Area(c) > 100 && Area(c) < 1000) {
        validContours.Add(c);
    }
}

// 6. 中心点计算
Point center = GetCentroid(validContours[0]); // 取第一个符合条件的轮廓的质心

// 输出中心坐标
OutputCenterCoordinates(center.x, center.y);

注意：以上代码为伪代码，需根据 VisionMaster 的 API 进行适配。建议查阅 VisionMaster 的官方文档，了解具体的函数调用方式。

---

四、优化建议

1. 多帧平均：如果图像存在抖动或光照变化，可采用 多帧图像平均 技术提高稳定性。
2. 颜色空间转换：若电容有特定颜色（如黑色、绿色等），可考虑转换到 HSV 空间进行颜色分割。
3. 深度学习辅助：若条件允许，可结合 YOLO 或 U-Net 等模型进行电容检测，进一步提高精度。

---

五、总结

| 步骤 | 内容 | |------|------| | 1 | 图像预处理（增强对比度、去噪） | | 2 | 边缘检测 + 轮廓提取 | | 3 | 形状特征分析（圆度、面积等） | | 4 | 中心点计算（质心或外接矩形中心） | | 5 | 与机器人系统集成，输出坐标 |

最终目标：在 VisionMaster V4.3.0 中实现 无需模板匹配 的贴片电容中心点识别，提高自动化程度和灵活性。

如需进一步帮助，可提供具体图像样本或 VisionMaster 的配置截图，以便进行更精确的调试。
