comsol几何用联合体还是装配体

Question

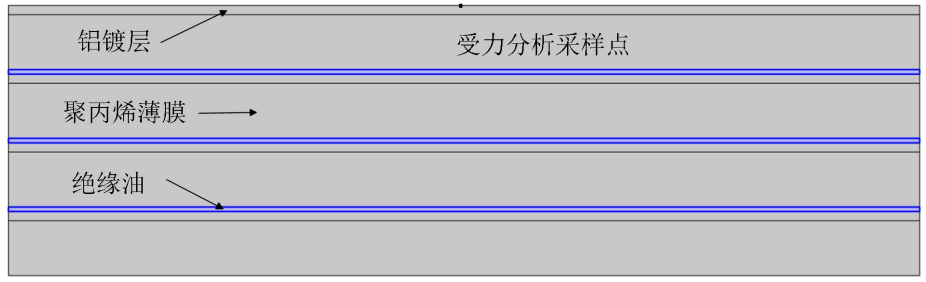

在comsol中建立电容器心子的微观二维仿真模型，其中主要由三部分组成，铝箔、聚丙烯薄膜还有油隙。请问应该设置联合体还是装配体呢？我一直用的联合体，结果似乎也没有什么问题

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在 COMSOL Multiphysics 中，“联合体”（Union） 和 “装配体”（Assembly） 是两种不同的几何构建方式，它们在仿真中的表现和适用场景有所不同。下面我将详细解释两者的区别，并结合你提到的电容器芯子的微观二维仿真模型，给出建议。

---

一、联合体（Union）与装配体（Assembly）的区别

1. 联合体（Union）

• 定义：将多个几何体合并为一个整体，形成一个连续的几何结构。
• 特点：
  • 合并后的几何体是一个单一的实体（或面、线），没有边界。
  • 适用于需要连续介质（如材料连续、无界面）的仿真。
  • 在物理场设置中，可以更方便地对整个区域进行材料属性赋值。
• 优点：
  • 简化网格划分。
  • 适合模拟材料之间的无缝连接。
• 缺点：
  • 不适合处理有明确界面的结构（如接触面、分层结构等）。

2. 装配体（Assembly）

• 定义：将多个几何体保持独立，但可以相互叠加或重叠，形成一个整体结构。
• 特点：
  • 每个几何体是独立的，保留边界。
  • 适用于需要区分不同材料或结构的部分。
  • 可以在不同部分上设置不同的材料属性。
• 优点：
  • 更灵活，适合处理复杂结构。
  • 支持多物理场耦合（如接触、热传导等）。
• 缺点：
  • 网格划分可能更复杂。
  • 需要特别注意几何体之间的重叠或间隙。

---

二、你的应用场景分析

你提到的是 电容器芯子的微观二维仿真模型，由三部分组成：

• 铝箔
• 聚丙烯薄膜
• 油隙

这是一个典型的多层复合结构，各层之间可能存在明显的界面，例如：

• 铝箔与聚丙烯薄膜之间有界面；
• 聚丙烯薄膜与油隙之间也有界面；
• 油隙可能存在于薄膜两侧。

在这种情况下，使用装配体（Assembly）会更加合适，因为：

装配体允许你保留每个材料的独立边界，从而更准确地模拟不同材料之间的界面行为。

---

三、为什么你一直用联合体也没问题？

如果你的模型中：

• 材料之间没有明显的界面（如界面处不涉及电场、电流、温度梯度等）；
• 所有材料的属性是一致的（如导电性、介电常数等）；
• 仿真的物理场不需要区分材料边界；

那么使用联合体也不会出错，甚至可能更简单。

但是，如果：

• 你需要在界面处设置边界条件（如电场、热流、应力等）；
• 或者需要对不同材料分别设置属性（如铝箔的导电性 vs 聚丙烯的绝缘性）；

那么使用装配体会更准确、更合理。

---

四、推荐解决方案（有序列表）

1. 确定是否需要区分材料界面

   • 如果需要在界面处设置边界条件或物理场特性，则应使用装配体。

2. 使用装配体来构建几何结构

   • 将铝箔、聚丙烯薄膜、油隙分别建模为独立的几何体，然后通过“装配体”功能组合在一起。

3. 为每个几何体分配不同的材料属性

   • 在“材料”节点中为铝箔、聚丙烯、油隙分别指定对应的材料属性（如导电率、介电常数、热导率等）。

4. 设置正确的边界条件

   • 如果有界面，可以在“边界条件”中为这些界面单独设置条件（如电势、热通量等）。

5. 优化网格划分

   • 对于装配体结构，可以使用“自由网格”或“映射网格”来确保各层之间的网格匹配。

---

五、代码示例（COMSOL脚本）

以下是一个简单的 COMSOL 脚本片段，用于创建装配体结构（以二维为例）：

% 创建铝箔（矩形）
model.geom.create('rect1', 'Rectangle');
model.geom.rect1.set('x', 0);
model.geom.rect1.set('y', 0);
model.geom.rect1.set('width', 10);
model.geom.rect1.set('height', 1);

% 创建聚丙烯薄膜（矩形，位于铝箔上方）
model.geom.create('rect2', 'Rectangle');
model.geom.rect2.set('x', 0);
model.geom.rect2.set('y', 1);
model.geom.rect2.set('width', 10);
model.geom.rect2.set('height', 0.5);

% 创建油隙（矩形，位于薄膜上方）
model.geom.create('rect3', 'Rectangle');
model.geom.rect3.set('x', 0);
model.geom.rect3.set('y', 1.5);
model.geom.rect3.set('width', 10);
model.geom.rect3.set('height', 0.5);

% 构建装配体
model.geom.assembly.add('asb1');
model.geom.asb1.add('rect1', 'rect1');
model.geom.asb1.add('rect2', 'rect2');
model.geom.asb1.add('rect3', 'rect3');

% 更新几何
model.geom.update();

---

六、总结

| 项目 | 推荐 | |------|------| | 是否需要区分材料界面？ | ✅ 装配体 更适合 | | 是否需要在界面设置边界条件？ | ✅ 装配体 更精确 | | 是否需要为不同材料设置属性？ | ✅ 装配体 更灵活 | | 是否追求简化操作？ | ⚠️ 联合体 也可接受 |

结论：在电容器芯子的微观二维仿真中，建议使用“装配体”，以便更准确地模拟材料之间的界面行为。

如果你有具体的仿真需求（如电场、热场、电流等），欢迎继续提问，我可以进一步帮助你调整模型设置。
