hfss对一个指数渐变巴伦进行仿真

Question

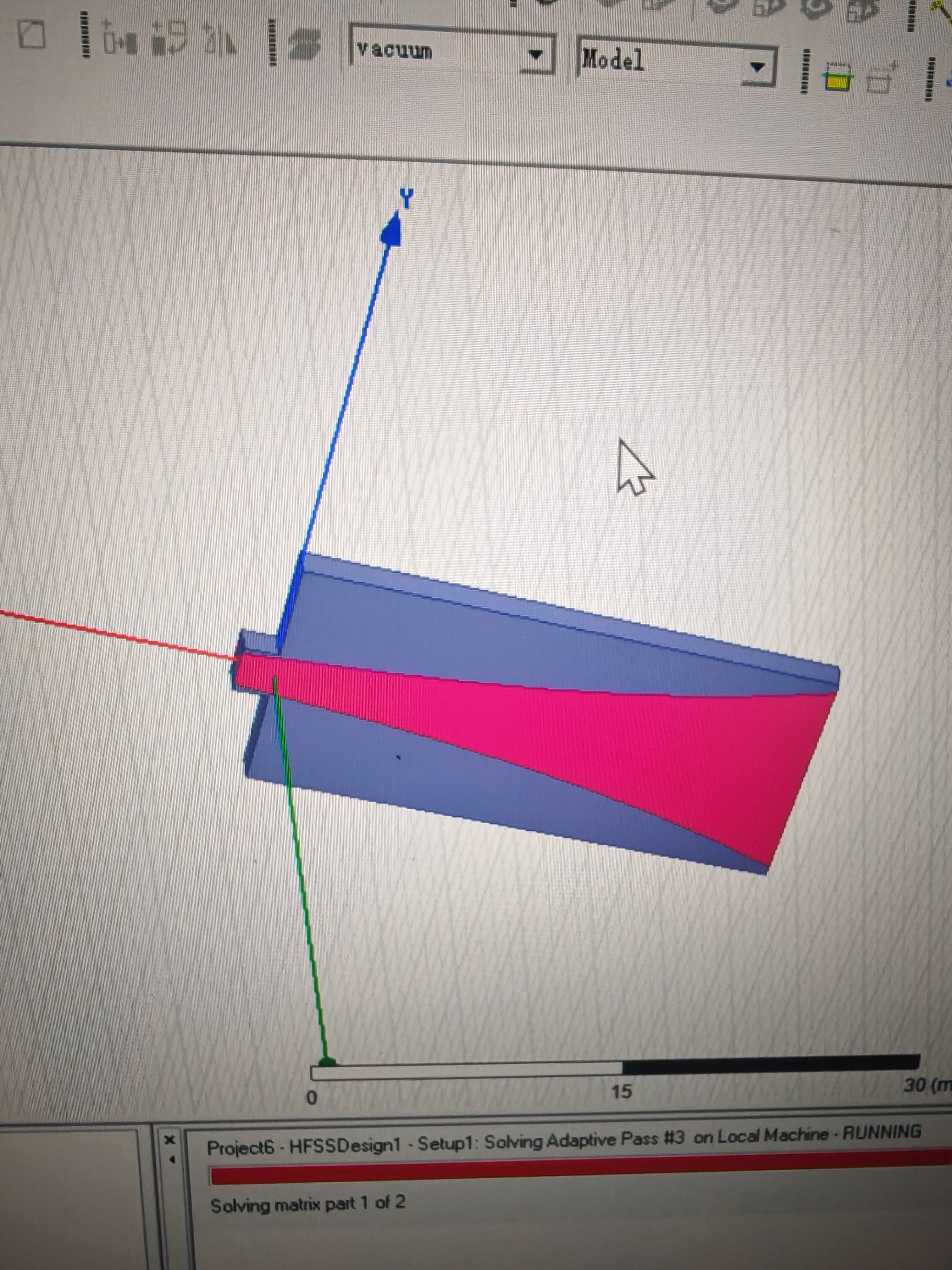

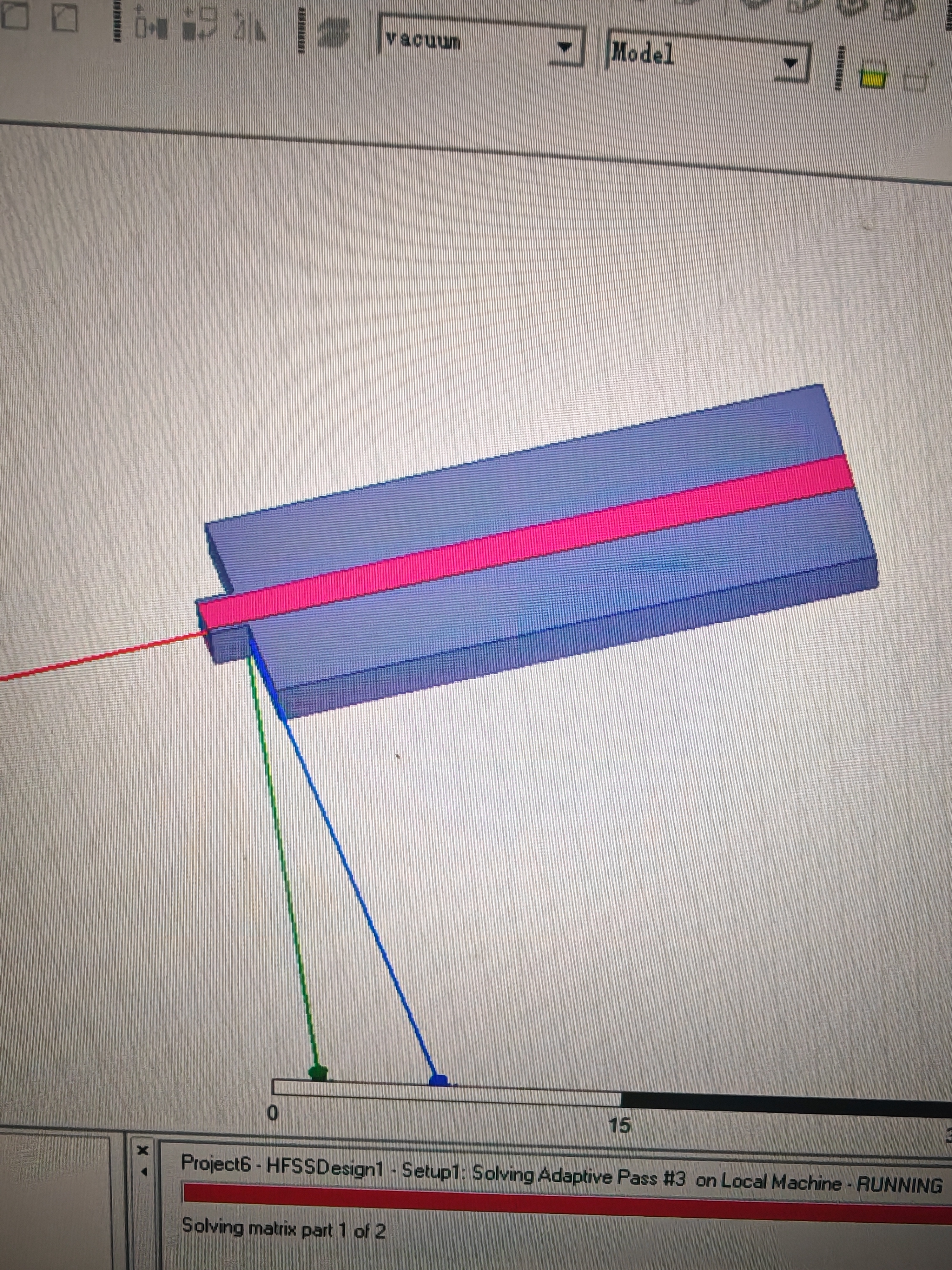

我不清楚怎么设置巴伦的两个端口，复现一个论文里的的巴伦，两个激励端口可以都用集总端口吗，是从50欧到140欧的转换，这个还要再做端口差分吗？有懂这个的吗

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你提到的问题是关于在 HFSS（High Frequency Structure Simulator）中对一个指数渐变巴伦（Exponential Taper Balun）进行仿真的问题，尤其是如何设置两个端口、是否可以使用集总端口（Lumped Port）、以及是否需要进行**差分端口（Differential Port）**设置。

下面我将详细解答你的疑问，并给出具体操作步骤和建议，帮助你更好地复现论文中的巴伦结构。

---

一、问题分析

1. 什么是指数渐变巴伦？

指数渐变巴伦是一种用于平衡-不平衡转换（Balun）的结构，其特点是阻抗从50Ω逐渐过渡到140Ω，通常用于微波天线系统中实现单端转差分或差分转单端的信号转换。

2. 两个激励端口怎么设置？

• 通常，巴伦的两个端口一个是输入端口（单端），另一个是输出端口（差分）。

• 在 HFSS 中，集总端口（Lumped Port）适用于单端激励，而差分端口（Differential Port）适用于差分激励。

• 如果你的巴伦设计是从单端50Ω到差分140Ω，那么：

  • 输入端口应设为单端（Lumped Port）
  • 输出端口应设为差分（Differential Port）

---

二、重点解答

✅ 是否可以用两个集总端口？

不推荐。因为：

• 集总端口只能用于单端激励，不能模拟差分信号。
• 如果你要仿真的是差分输出（比如140Ω差分），那么必须使用差分端口。

重点：如果巴伦的输出是差分形式（如140Ω差分），则必须使用差分端口。

---

✅ 是否需要做端口差分？

是的，如果你的巴伦设计是从单端到差分，那么：

• 输入端口用Lumped Port（单端）
• 输出端口用Differential Port（差分）

这样才能正确地反映实际工作状态。

---

三、解决方案步骤

以下是使用 HFSS 对指数渐变巴伦进行仿真的完整步骤，包括端口设置和参数调整：

1. 建立模型结构

• 创建一个指数渐变巴伦结构，通常是一个锥形传输线（Tapered Transmission Line）。
• 确保结构从50Ω逐渐过渡到140Ω，可以通过调整宽度或厚度来实现。

2. 设置输入端口（Lumped Port）

• 选择输入端口的金属面作为端口位置。
• 设置：
  • 类型：Lumped Port
  • 电阻值：50Ω
  • 方向：根据结构方向设定（通常为垂直方向）

3. 设置输出端口（Differential Port）

• 选择输出端口的两个金属面作为差分端口。
• 设置：
  • 类型：Differential Port
  • 阻抗值：140Ω
  • 方向：根据结构方向设定
  • 选择“Port A”和“Port B”分别对应两个金属面

4. 设置仿真频率

• 根据论文中的中心频率设置仿真频率范围（例如：2 GHz 到 4 GHz）。

5. 运行仿真并分析结果

• 运行仿真后，查看：
  • S 参数（S11, S21）
  • 阻抗匹配情况
  • 差分信号的相位差与幅度

---

四、代码示例（HFSS VBA 或 Scripting）

如果你使用 HFSS 的脚本功能（VBA 或 Python API），可以参考以下伪代码：

' 创建 Lumped Port
Set oNewPort = oHFSS.CreateLumpedPort("Input_Port", "Input_Surface", 50)

' 创建 Differential Port
Set oNewDiffPort = oHFSS.CreateDifferentialPort("Output_Port", "Port_A_Surface", "Port_B_Surface", 140)

注意：以上为示意代码，具体语法需根据 HFSS API 文档调整。

---

五、常见问题与调试建议

| 问题 | 原因 | 解决方法 | |------|------|----------| | 差分端口无法识别 | 没有正确选择两个金属面 | 确保选中两个对应的金属面 | | 阻抗不匹配 | 设定的端口阻抗与结构不一致 | 检查指数渐变部分的特性阻抗 | | 仿真结果不稳定 | 激励源未正确设置 | 确保端口激励频率与仿真频率一致 |

---

六、总结

重点总结：

• 输入端口应使用 Lumped Port（50Ω）
• 输出端口应使用 Differential Port（140Ω）
• 不能只用两个 Lumped Port 来模拟差分输出
• 确保结构从 50Ω 渐变到 140Ω
• 仿真时注意 S 参数和阻抗匹配情况

---

如有更多细节（如论文中的具体结构图、尺寸等），欢迎提供，我可以进一步帮你优化 HFSS 设置。
