电赛衍生问题，识别三色物块和靶标

Question

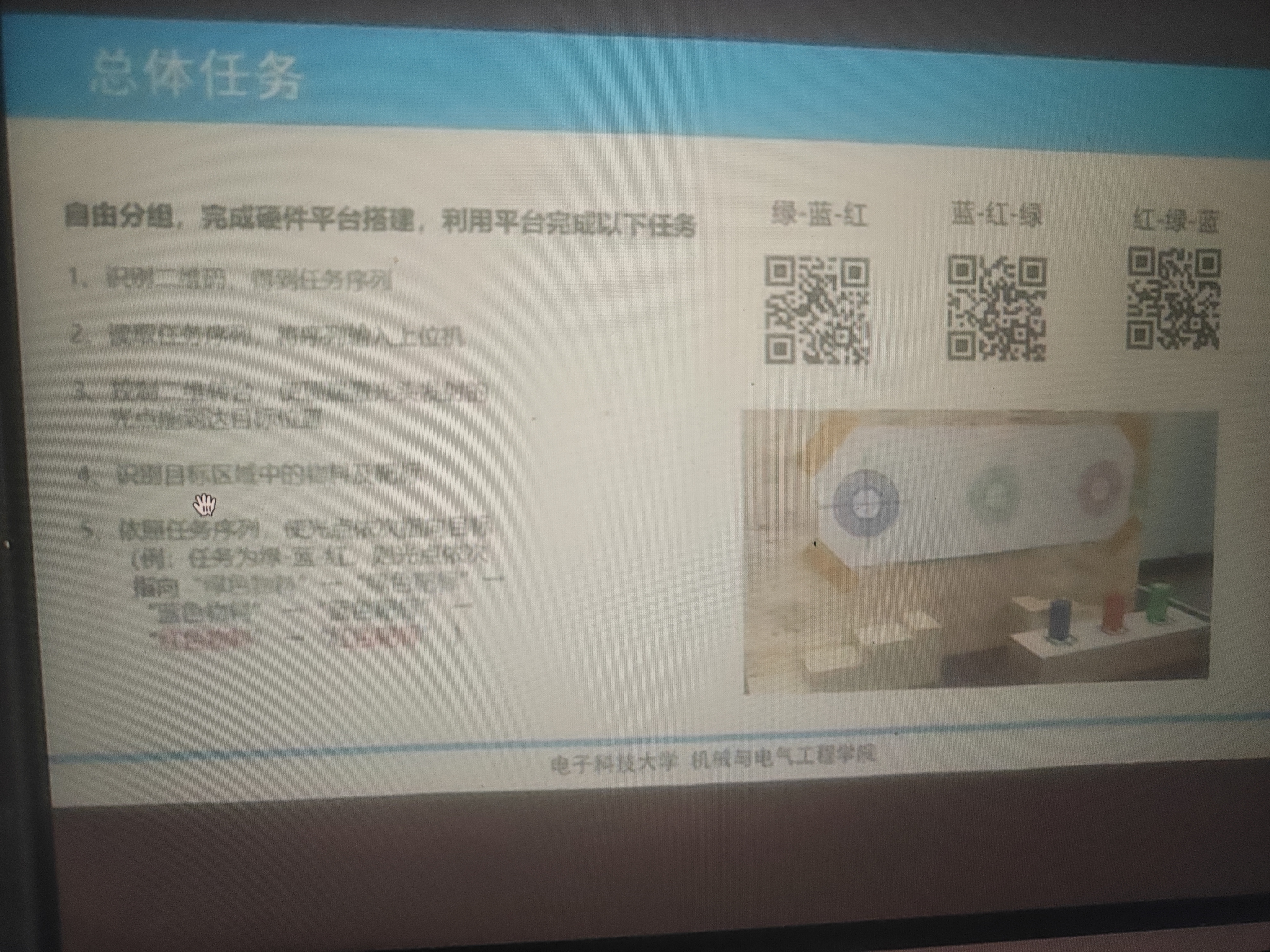

电赛衍生问题，步进电机+pycharm+arduini，识别三色物块和靶标问题。

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在电赛（电子设计竞赛）中，识别三色物块和靶标是一个典型的图像处理与控制结合的问题。该问题通常涉及以下技术模块：

1. 图像识别：通过摄像头或传感器识别物体的颜色、形状等特征。
2. 步进电机控制：根据识别结果驱动机械结构完成动作。
3. 通信与控制：使用PyCharm编写Python代码，通过串口与Arduino通信。

---

一、问题概述

你需要实现的功能包括：

• 识别三色（如红、绿、蓝）的物块；
• 识别靶标（可能为特定形状或颜色）；
• 使用 步进电机 控制机械臂或平台移动；
• 使用 PyCharm 编写主程序逻辑；
• 通过 Arduino 控制步进电机；
• 使用 串口通信 实现PC端与单片机之间的数据交互。

---

二、解决方案

1. 系统架构设计

+---------------------+
|     PyCharm (PC)    |
|  - 图像识别         |
|  - 串口通信        |
|  - 逻辑控制        |
+----------+----------+
           |
           | 串口通信
           v
+---------------------+
|     Arduino         |
|  - 步进电机控制     |
|  - 接收指令         |
+---------------------+

---

2. 具体实现步骤

2.1 图像识别部分

使用OpenCV进行颜色识别（以红色、绿色、蓝色为例）。

代码示例（Python + OpenCV）：

import cv2
import numpy as np

# 定义颜色范围（HSV）
def detect_color(frame):
    hsv = cv2.cvtColor(frame, cv2.COLOR_BGR2HSV)

    # 红色范围（注意HSV的范围是0-180）
    red_lower = np.array([0, 100, 100])
    red_upper = np.array([10, 255, 255])

    # 绿色范围
    green_lower = np.array([40, 40, 40])
    green_upper = np.array([80, 255, 255])

    # 蓝色范围
    blue_lower = np.array([100, 100, 100])
    blue_upper = np.array([140, 255, 255])

    # 创建掩膜
    mask_red = cv2.inRange(hsv, red_lower, red_upper)
    mask_green = cv2.inRange(hsv, green_lower, green_upper)
    mask_blue = cv2.inRange(hsv, blue_lower, blue_upper)

    # 检测颜色
    if cv2.countNonZero(mask_red) > 100:
        return "Red"
    elif cv2.countNonZero(mask_green) > 100:
        return "Green"
    elif cv2.countNonZero(mask_blue) > 100:
        return "Blue"
    else:
        return "No Color"

# 主函数
cap = cv2.VideoCapture(0)
while True:
    ret, frame = cap.read()
    color = detect_color(frame)
    print("Detected Color:", color)
    cv2.imshow('Frame', frame)
    if cv2.waitKey(1) & 0xFF == ord('q'):
        break
cap.release()
cv2.destroyAllWindows()

重点： 通过HSV色彩空间更准确地识别颜色，避免光照变化影响。

---

2.2 串口通信（PyCharm → Arduino）

使用 pyserial 库进行串口通信。

安装依赖：

pip install pyserial

发送命令示例（Python）：

import serial
import time

ser = serial.Serial('COM3', 9600, timeout=1)  # 根据实际情况修改串口号
time.sleep(2)

color = "Red"  # 假设检测到红色
ser.write(color.encode())
print("Sent:", color)

---

2.3 Arduino 控制步进电机

Arduino 接收串口指令，并控制步进电机转动。

Arduino 示例代码：

#include <Stepper.h>

// 定义步进电机引脚
const int stepsPerRevolution = 200; // 200步/圈
Stepper myStepper(stepsPerRevolution, 8, 9, 10, 11); // 8,9,10,11 是步进电机的引脚

void setup() {
  Serial.begin(9600);
  myStepper.setSpeed(60); // 设置转速
}

void loop() {
  if (Serial.available()) {
    char command = Serial.read();
    if (command == 'R') {
      myStepper.step(100); // 向右转100步
    } else if (command == 'G') {
      myStepper.step(-100); // 向左转100步
    } else if (command == 'B') {
      myStepper.step(200); // 前进200步
    }
  }
}

重点： 通过串口接收指令，控制步进电机转动方向和步数。

---

2.4 靶标识别（可选扩展）

若需识别靶标（如圆形、十字形），可以结合轮廓检测或模板匹配。

示例代码（OpenCV轮廓检测）：

def detect_target(frame):
    gray = cv2.cvtColor(frame, cv::COLOR_BGR2GRAY)
    _, thresh = cv2.threshold(gray, 127, 255, 0)
    contours, _ = cv2.findContours(thresh, cv2.RETR_TREE, cv2.CHAIN_APPROX_SIMPLE)

    for cnt in contours:
        area = cv2.contourArea(cnt)
        if area > 500:  # 过滤小区域
            approx = cv2.approxPolyDP(cnt, 0.02 * cv2.arcLength(cnt, True), True)
            if len(approx) == 4:  # 四边形
                return "Target"
    return "No Target"

---

三、完整流程图

+-----------------------+
|       图像采集        |
+----------+------------+
           |
           v
+-----------------------+
|   颜色/靶标识别       |
+----------+------------+
           |
           v
+-----------------------+
|  发送指令至 Arduino   |
+----------+------------+
           |
           v
+-----------------------+
|   Arduino 控制电机    |
+-----------------------+

---

四、总结

✅ 重点步骤如下：

1. 图像识别：使用OpenCV识别三色物块；
2. 串口通信：通过PyCharm与Arduino通信；
3. 步进电机控制：Arduino接收指令并驱动电机；
4. 靶标识别（可选）：增加目标定位功能。

✅ 建议优化点：

• 加入 多线程 或 异步处理 提高实时性；
• 使用 深度学习模型（如YOLO）提升识别精度；
• 添加 PID控制 优化电机运动轨迹。

---

如果你需要我帮你生成完整的项目文件结构或打包成可运行的项目，请告诉我！
