找ZXV10 B860C12机顶盒TTL线连接点

Question

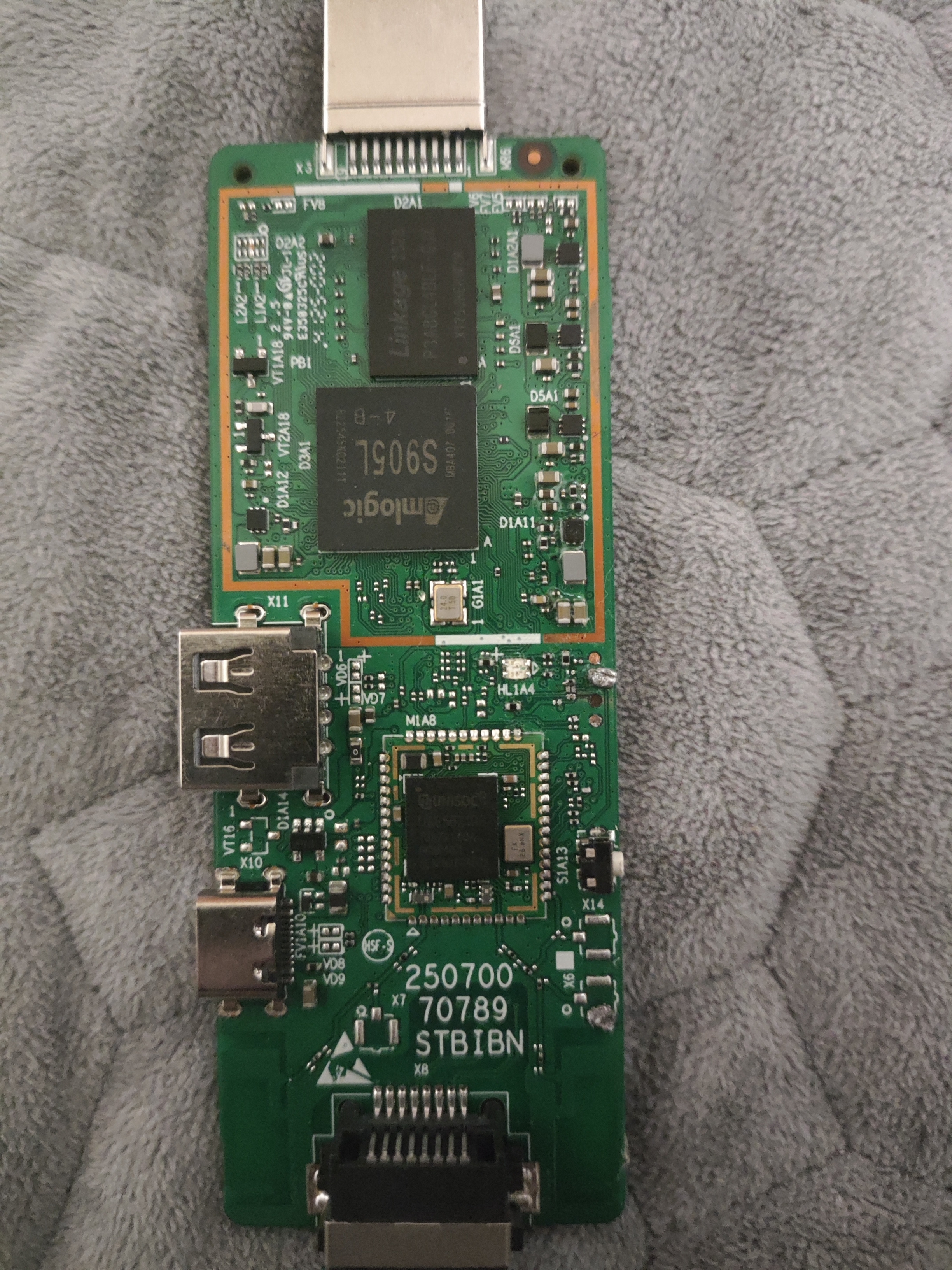

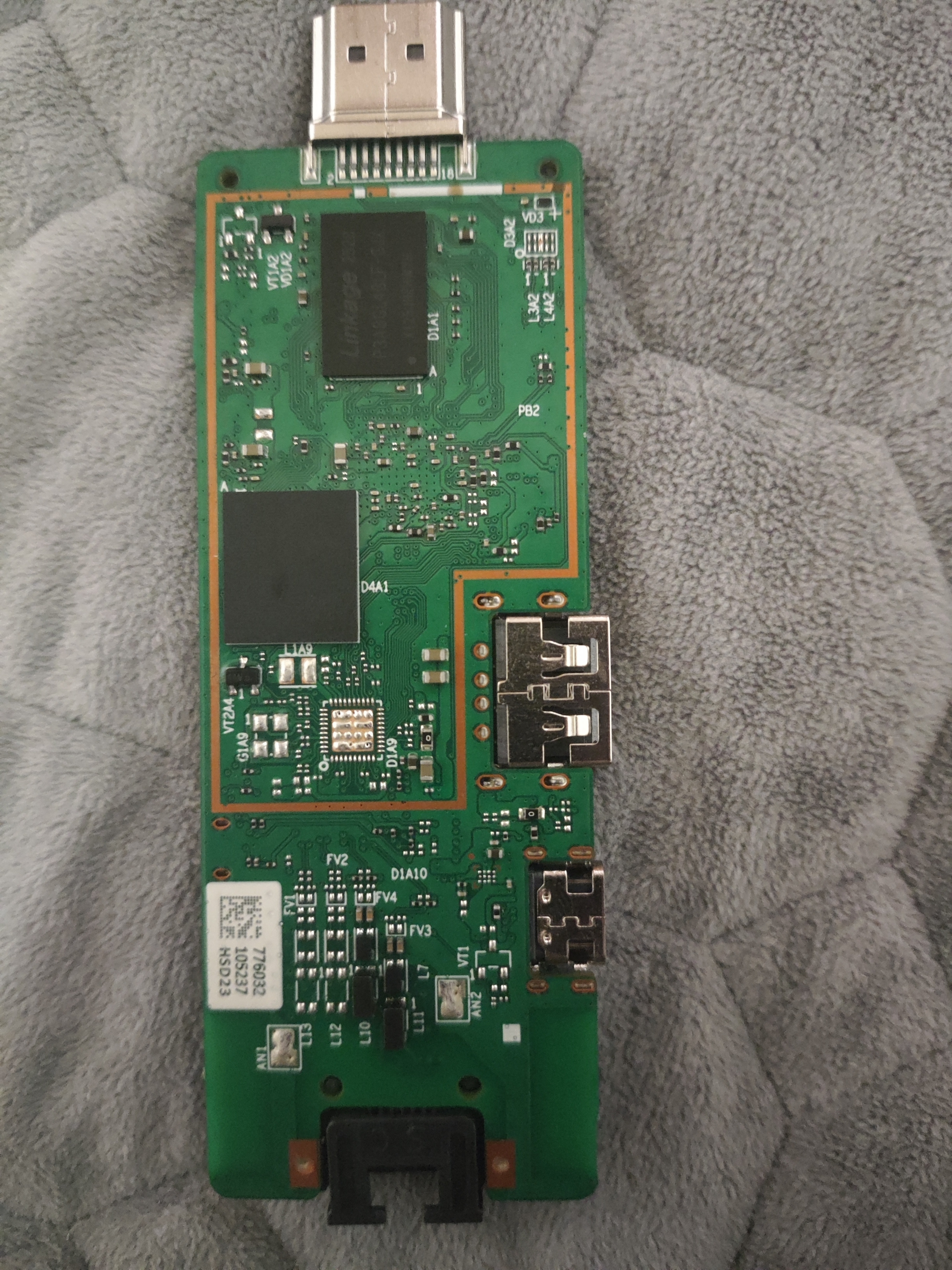

找ZXV10 B860C12机顶盒TTL线连接点，神指点找ZXV10 B860C12机顶盒TTL线连接点

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

对于ZXV10 B860C12机顶盒的TTL线连接点查找，这类设备通常用于调试、固件升级或日志输出等操作。由于该设备是特定厂商（如中兴）的专用设备，其TTL接口的位置和引脚定义可能不公开，因此需要通过一些通用方法进行定位。

---

🔍 一、TTL接口的基本知识

TTL（Transistor-Transistor Logic）是一种串行通信接口，常用于嵌入式系统中进行调试、日志输出或控制。常见的TTL接口包括：

• RXD（接收数据）
• TXD（发送数据）
• GND（地线）

在没有官方资料的情况下，可以通过以下方式寻找TTL接口：

---

🛠 二、查找ZXV10 B860C12机顶盒TTL接口的方法

1. 查看设备外壳及内部结构

• 打开机顶盒外壳，观察主板上是否有未使用的排针或插槽。
• 查看是否有**标有“JTAG”、“UART”、“TTL”**等字样的接口。
• 常见的TTL接口为4针或6针的排针，其中3根为信号线（TXD, RXD, GND），另一根可能是VCC或保留。

重点提示： 如果找不到明确标识，可以尝试使用万用表或示波器检测是否有电压变化。

---

2. 参考类似设备的TTL接口布局

• 中兴（ZTE）的某些机顶盒型号（如B860系列）通常采用4针排针作为TTL接口。
• 推荐参考其他同类型设备的TTL接口位置，例如：
  • B860C12 可能与 B860C10 或 B860C15 类似。
  • 搜索关键词：ZXV10 B860C12 TTL接口位置、ZXV10 B860C12 JTAG接口

---

3. 使用工具辅助识别

✅ 工具推荐：

| 工具 | 功能 | |------|------| | 万用表 | 测量电压、电阻，判断是否为GND | | 示波器 | 观察是否有数据传输信号 | | 逻辑分析仪 | 分析TXD/RXD的时序信号 |

⚠️ 注意事项：

• 不要直接对电源线进行短接，以免损坏设备。
• 在通电状态下测试时，注意安全，避免触电。

---

4. 尝试常见TTL接口位置

根据经验，以下位置是TTL接口的常见位置：

• 主板边缘：靠近电源模块或网口附近。
• USB接口旁边：有时会预留TTL接口。
• 散热孔下方：部分设备将接口隐藏在此处。
• 板载芯片附近：如主控芯片（如MTK、Hisilicon）附近。

---

💡 三、TTL接口的引脚定义（假设）

以下是一个通用TTL接口的引脚定义（4针），供参考：

| 引脚 | 定义 | 说明 | |------|----------|---------------------| | 1 | VCC | 电源（通常为3.3V） | | 2 | TXD | 发送数据 | | 3 | RXD | 接收数据 | | 4 | GND | 地线 |

注意： 实际引脚定义可能因设备而异，建议通过测试确认。

---

🧪 四、如何验证TTL接口是否正确？

方法一：使用串口调试工具（如XCOM、Putty）

1. 连接TTL线到电脑（需使用USB转TTL适配器）。
2. 打开串口调试工具，设置波特率（常见为115200）。
3. 若看到乱码或日志信息，则说明TTL接口正常。

方法二：使用示波器观测信号

• 观察TXD和RXD是否有周期性波形，若无则可能是接错或未供电。

---

📝 五、代码示例（Python串口读取）

import serial

# 设置串口参数
ser = serial.Serial(
    port='COM3',        # 根据实际情况修改
    baudrate=115200,
    timeout=1
)

# 读取并打印串口数据
while True:
    if ser.in_waiting > 0:
        data = ser.readline().decode('utf-8').strip()
        print(data)

注意： 请确保使用正确的串口号（COM3/COM4等）和波特率（如115200）。

---

❗ 六、注意事项与风险提示

• 不要随意拆解设备，否则可能导致保修失效或硬件损坏。
• TTL接口可能涉及敏感信息，使用时需谨慎。
• 建议在专业人士指导下操作，特别是对非技术人员。

---

🧩 七、总结

| 步骤 | 内容 | |------|------| | 1 | 查看设备外壳和主板，寻找疑似TTL接口 | | 2 | 参考类似设备的TTL接口布局 | | 3 | 使用工具（万用表、示波器）辅助识别 | | 4 | 尝试常见TTL接口位置（如主板边缘、USB旁） | | 5 | 验证TTL接口是否可用（串口调试、示波器） |

---

如果你有更具体的设备照片或型号信息，我可以进一步帮你分析！
