关于#blender#的问题，请各位专家解答！

Question

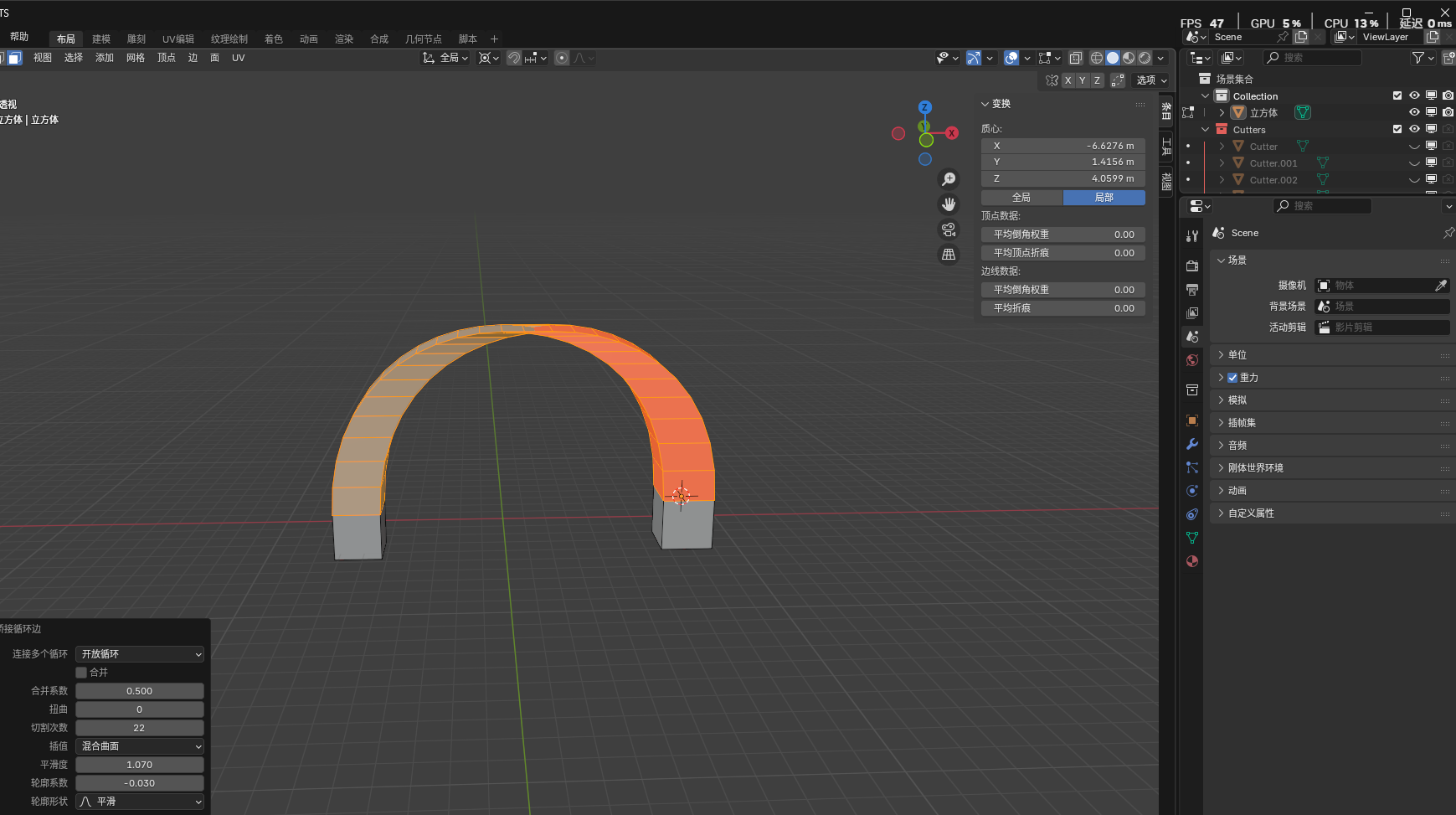

为什么我桥接，法线就反了呀？？ 请教一下什么情况。

为什么我桥接，法线就反了呀？？ 教一下什么情况。

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

在使用 Blender 进行建模时，桥接（Bridge） 操作是连接两个或多个边环（edge loops）的常用方式。但你提到“桥接后法线反了”，这通常是因为 拓扑结构不一致 或 面的顺序不对 所导致的。

---

为什么桥接后法线会反？

1. 拓扑结构不一致

• 如果你桥接的是不同数量的边环，或者边环之间没有对齐，Blender 会尝试自动补全，但这个过程可能导致面的方向错误。
• 例如：一个边环有 4 条边，另一个边环有 5 条边，Blender 在桥接时可能生成逆序的面，从而导致法线反转。

2. 面的顺序问题

• Blender 的法线方向取决于面的顶点顺序（顺时针或逆时针）。
• 如果桥接后的面的顶点顺序与原模型不一致，就会导致法线方向错误。

3. 未正确选择边环

• 如果你在桥接前没有正确选择边环，或者选择了错误的边环，可能会导致桥接出错，进而影响法线方向。

---

✅ 解决方案：

以下是详细解决步骤，重点部分已加粗：

1. 检查并确保边环对齐

   • 确保你要桥接的两个或多个边环数量相同且位置对齐。
   • 使用 Edge Select 模式，选择对应的边环，确保它们在空间中是平行且对齐的。

2. 调整面的顺序（手动修复）

   • 如果桥接后法线仍然反了，可以进入 Edit Mode，选中桥接后的面。
   • 在 Mesh > Normals > Recalculate Outside 或 Recalculate Inside 中调整法线方向。
   • 或者手动翻转面的法线：

     # 在 Scripting 模块中运行以下代码
     import bpy
     obj = bpy.context.object
     mesh = obj.data
     for poly in mesh.polygons:
         if poly.select:  # 仅对选中的面进行操作
             poly.use_smooth = True  # 启用平滑
             poly.normal_flip = not poly.normal_flip  # 翻转法线


3. 使用 Bridge 工具时注意设置

   • 在 Bridge 工具中，确保勾选了 "Merge" 和 "Fill" 选项。
   • 如果桥接后出现非平面面（non-planar faces），可以尝试使用 Subdivide 或 Bevel 工具优化拓扑。

4. 使用 Flip Normals 工具

   • 在 Edit Mode 下，选中所有面，然后右键点击 -> Set Smooth/Flat Shading，或使用 Mesh > Normals > Flip 工具。

5. 重新计算法线

   • 在 Edit Mode 下，选中所有面，右键 -> Normals > Recalculate Normals。
   • 或者在 Object Mode 下，使用 Ctrl + N 快捷键快速重算法线。

---

📌 小贴士：

• 在桥接之前，可以先使用 Ctrl + B（Bevel）来优化边缘，避免桥接后产生不规则面。
• 如果你是新手，建议使用 Add Mesh: Extra Objects 插件中的 Bridge Edge Loops 工具，它更直观、易用。

---

🧠 总结

法线反转通常是由于桥接时拓扑不一致或面顺序错误引起的。

解决方案总结如下：

1. 确保桥接的边环对齐且数量一致。
2. 手动调整面的顺序或使用 Flip Normals 工具。
3. 使用 Recalculate Normals 重算法线。
4. 在桥接时注意 Merge 和 Fill 选项。
5. 使用插件或工具优化拓扑结构。

如果你能提供具体的截图或模型文件，我可以进一步帮你分析问题所在！
