ADAU1701开发板输入模拟信号没有声音怎么解决？

Question

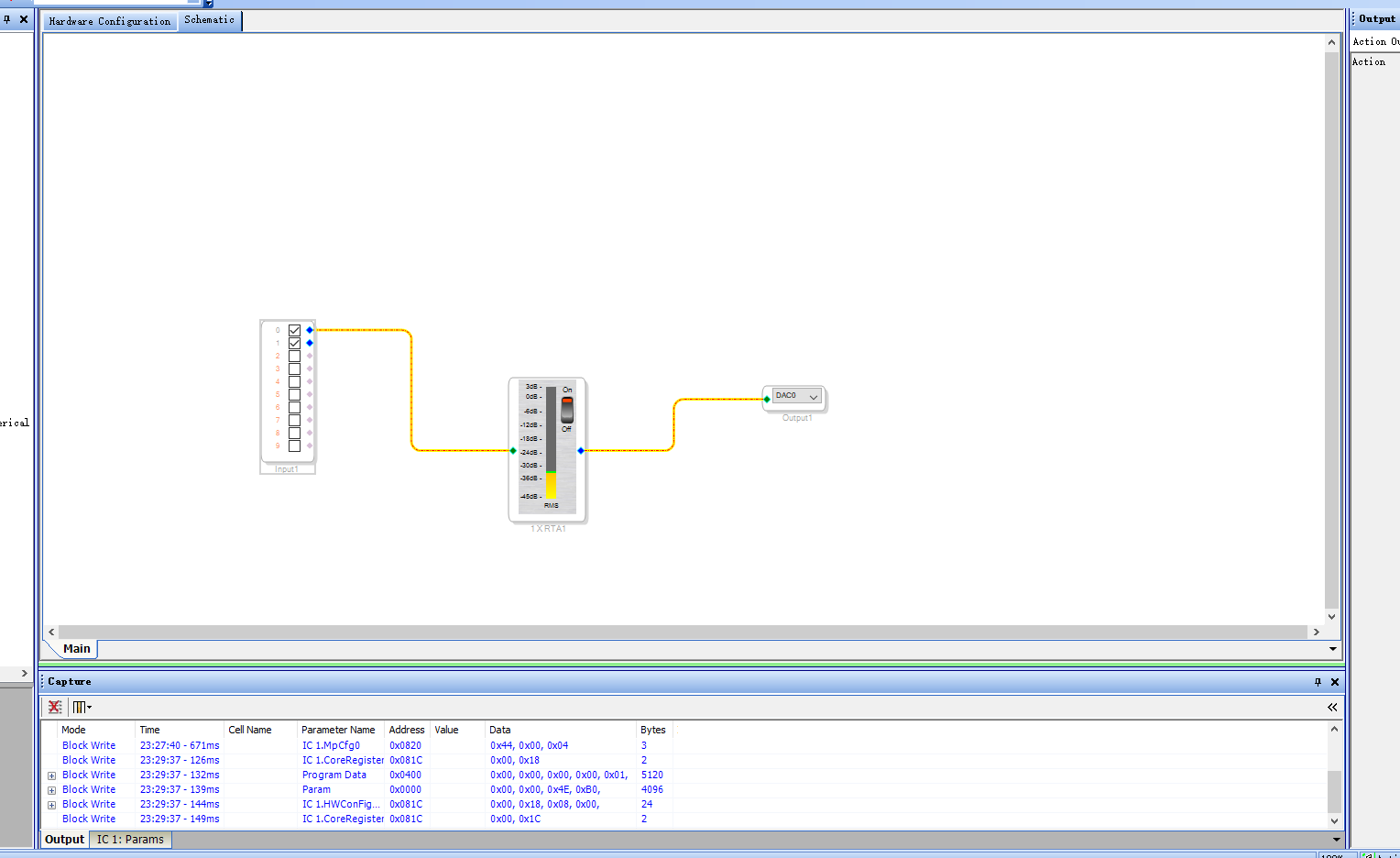

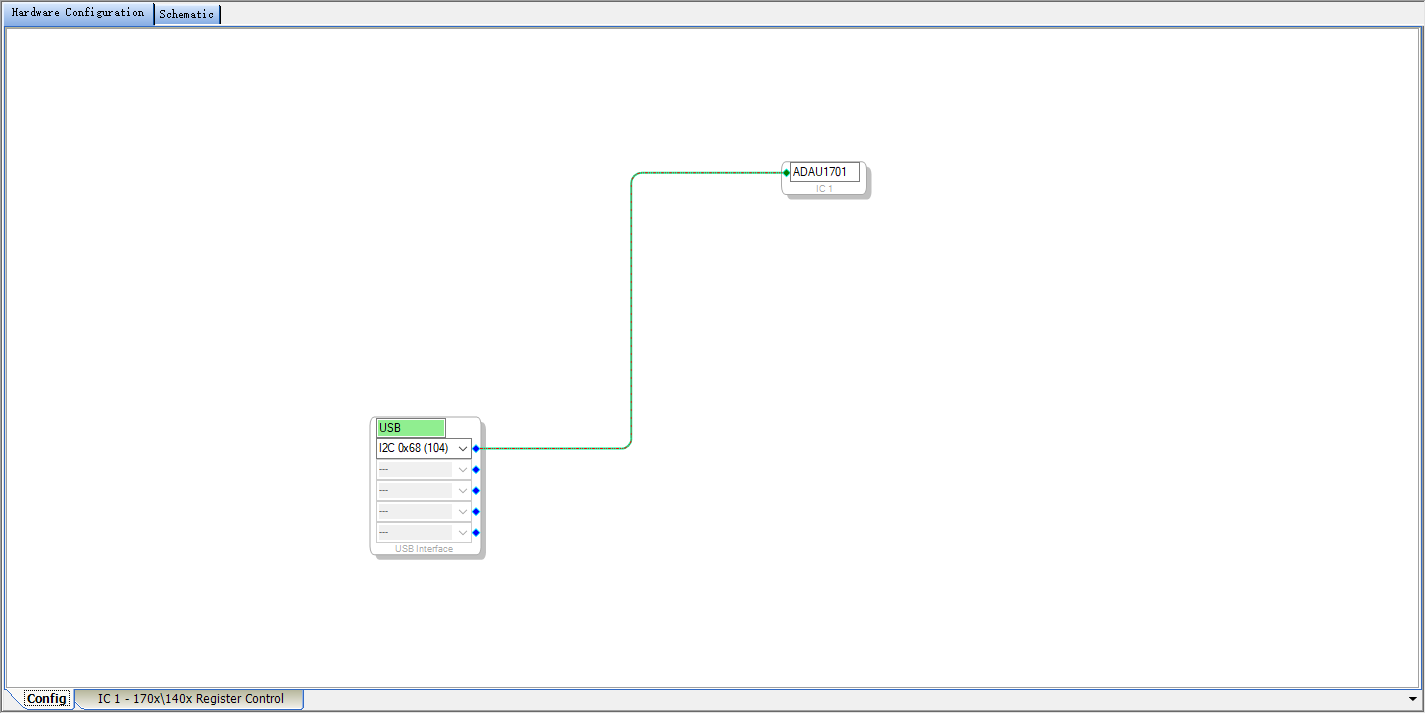

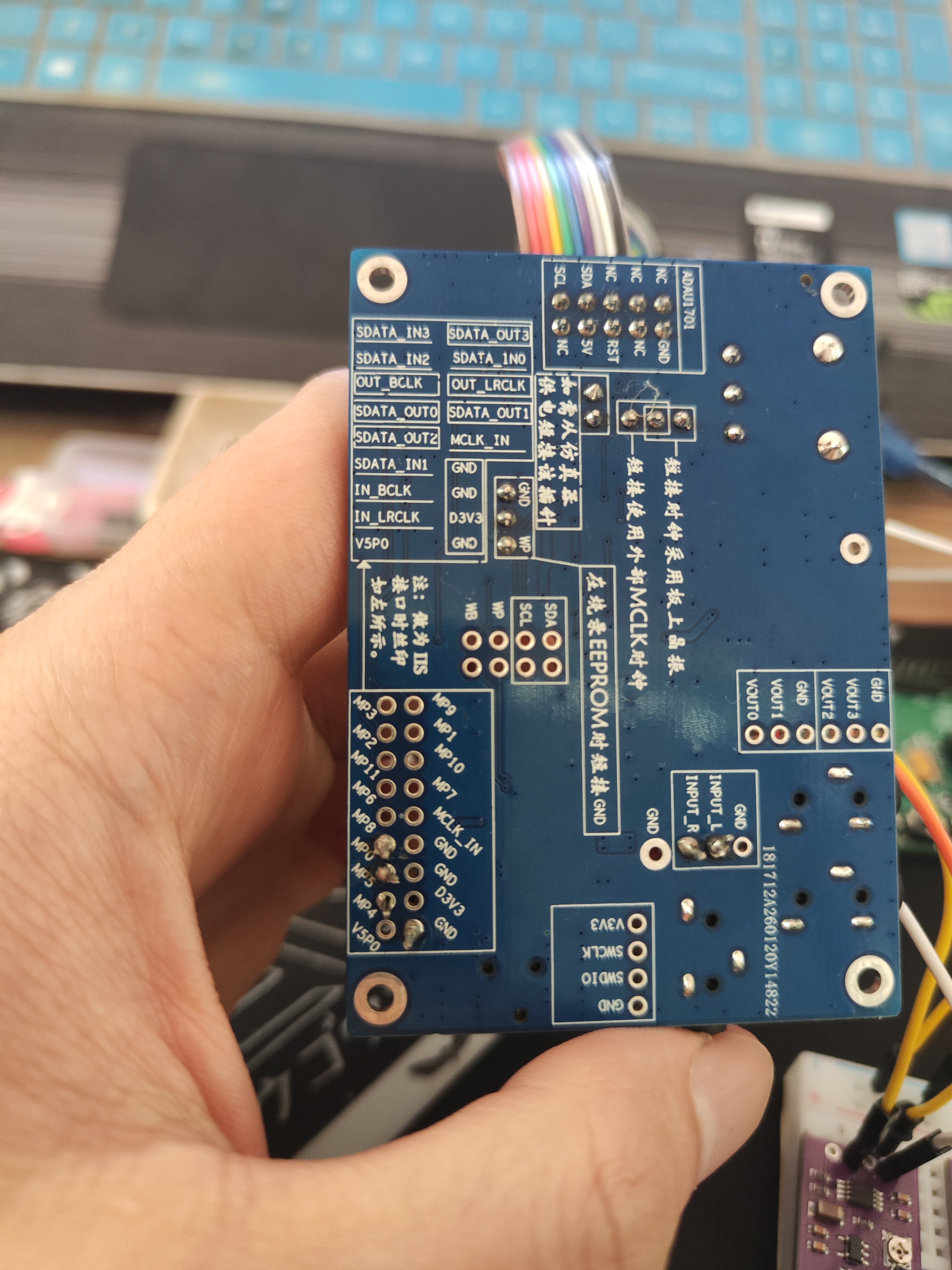

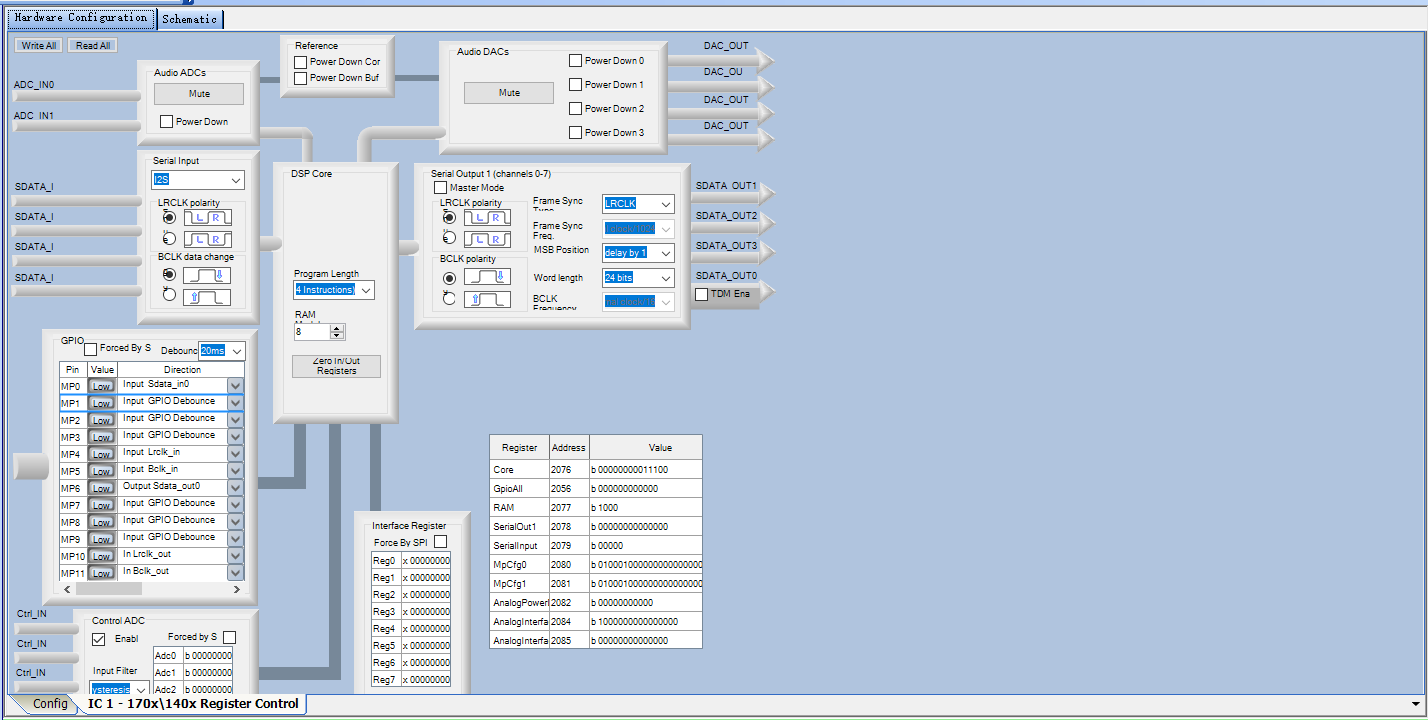

ADAU1701开发版为什么使用3.5mm的输入模拟信号，在sigma studio里面没有显示声音？是不是设置问题还是其他问题，验证过开发板是没有问题的。可以帮查看一下是哪里出现问题了

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到在使用 ADAU1701 开发板 时，通过 3.5mm 音频输入口 输入模拟信号，但在 Sigma Studio 中没有显示声音。这可能涉及多个方面的问题，包括硬件连接、软件配置、信号路径设置等。

---

🔍 一、问题分析

1. 信号输入方式是否正确？

• ADAU1701 是一个 数字音频处理器，它本身并不直接处理 模拟信号，而是需要将模拟信号转换为数字信号（通过 ADC）后再进行处理。
• 因此，如果你使用的是 3.5mm 模拟输入口，你需要确认：
  • 是否有外部的 ADC 模块（如 MAX98357A 或其他 ADC 芯片）来将模拟信号转换为数字信号；
  • 或者是否通过 开发板自带的 ADC 模块 来实现模拟到数字的转换。

2. 是否启用了正确的输入通道？

• 在 Sigma Studio 中，必须确保你选择了正确的输入通道（如 LINE IN 或 MIC IN）；
• 如果你使用的是 LINE IN，需要确认其对应的 ADC 通道 是否被激活并连接到了 DSP 的输入端。

3. 是否设置了正确的增益和音量？

• 在 Sigma Studio 中，输入增益 和 输出音量 设置不当也可能导致没有声音；
• 可以尝试将输入增益调高，并检查是否有声音输出。

4. 是否进行了信号路径的连接？

• 在 Sigma Studio 中，信号路径 必须明确连接：例如，从输入模块到混音器、再到输出模块；
• 如果没有正确连接，即使信号输入了，也不会被处理或播放出来。

5. 是否开启了音频流？

• 在 Sigma Studio 中，需要确保 音频流（Audio Stream）是开启的；
• 否则，即使所有设置都正确，系统也不会传输音频数据。

---

✅ 二、解决方案步骤（有序列表）

1. 确认输入方式是否正确

• 如果你使用的是 3.5mm 模拟输入，请确认：
  • 是否有 外部 ADC 模块（如 MAX98357A）连接到 ADAU1701；
  • 或者开发板是否支持 内置 ADC 模块（如 AD1836 等）；
  • 如果没有 ADC 模块，那么 ADAU1701 将无法接收模拟信号。

✅ 建议： 使用 MAX98357A 或 AD1836 等 ADC 模块将模拟信号转为数字信号，再接入 ADAU1701。

---

2. 检查 Sigma Studio 中的输入通道设置

• 打开 Sigma Studio，进入 Project Setup > Input/Output Configuration；
• 确认以下几点：
  • Input Channel 是否选择为 LINE IN 或 MIC IN；
  • ADC Channel 是否启用；
  • Signal Path 是否连接到 DSP 的输入端。

---

3. 检查信号路径连接

• 在 Sigma Studio 中，确保以下模块连接正确：
  • Input Module → Mixing Block → Output Module；
  • 如果使用了 Gain Control 模块，确保增益值不为零。

---

4. 调整输入增益和输出音量

• 在 Input Gain 模块中，尝试将增益调高（例如从 0dB 调至 +6dB）；
• 在 Output Volume 模块中，确保音量未被静音或调低。

---

5. 开启音频流

• 在 Sigma Studio 的顶部菜单中，点击 Start Audio Stream；
• 如果没有提示错误，表示音频流已成功启动。

---

6. 测试 DAC 输出

• 如果你只是想测试输入是否正常，可以尝试将输入信号直接发送到 DAC 输出；
• 在 Sigma Studio 中，将 Input Module 连接到 DAC Output，然后连接耳机或扬声器。

---

7. 检查硬件连接

• 确保：
  • 3.5mm 接口与 ADC 模块之间的连线正确；
  • ADC 模块与 ADAU1701 的 I2S 接口连接正确；
  • 电源、地线等接线无误。

---

📌 三、示例代码（假设使用 MAX98357A 作为 ADC）

// 示例：在 Sigma Studio 中配置 ADC 到 DSP 的信号路径
// 1. 添加 Input Module (LINE IN)
// 2. 添加 Mixing Block
// 3. 添加 Output Module (DAC Output)

// 配置 Input Gain:
Input_Gain = 6; // 增益设为 +6dB

// 配置 Output Volume:
Output_Volume = 0; // 保持默认音量

// 确保信号路径连接：
Input_Module -> Mixing_Block -> Output_Module;

// 启动音频流
Start_Audio_Stream();

---

✅ 四、总结

| 问题点 | 解决方案 | |--------|----------| | 未使用 ADC 模块 | 添加 MAX98357A 或其他 ADC 模块 | | 输入通道未启用 | 检查 Sigma Studio 中的 Input/Output 设置 | | 信号路径未连接 | 确保 Input → Mixing → Output 连接正确 | | 增益/音量过低 | 调整 Input Gain 和 Output Volume | | 音频流未开启 | 点击 Start Audio Stream |

---

如果你能提供 Sigma Studio 的项目截图 或 硬件连接图，我可以进一步帮助你定位具体问题。希望以上内容对你有所帮助！
