AD7779为啥 0x13地址配置成SPI接口读ADC为啥写不进去

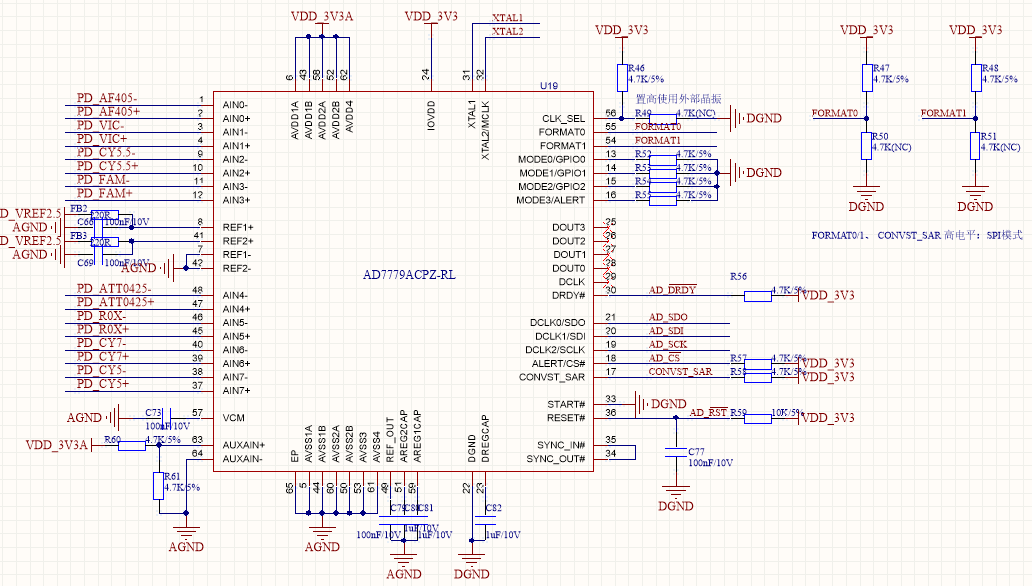

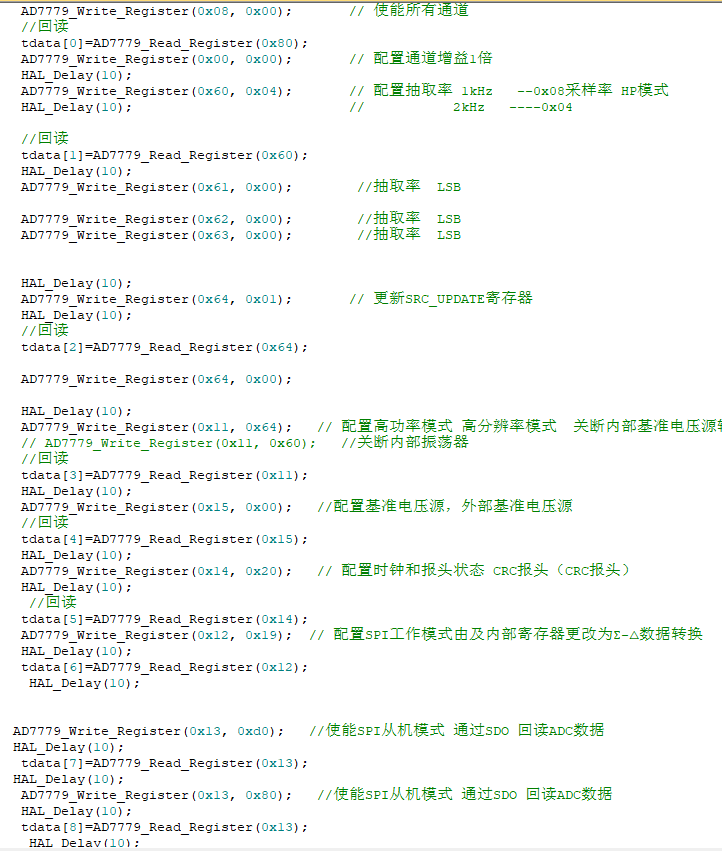

tadata[6]以上都是回读正确的
tadata[7]回读就是不对,说明没写进去 可是写复位数据 0x80 回读又是正确的,其他的值都写不进去



  • 写回答

6条回答 默认 最新

  • 檀越@新空间 2026-04-14 17:53
    关注

    下午好🌅🌅🌅
    本答案参考通义千问

    你提到的 AD7779 是一款 16位、低功耗、可编程增益、Σ-Δ ADC,支持 SPI接口。根据你的描述:

    “0x13地址配置成SPI接口读ADC为啥写不进去”,“tadata[6]以上都是回读正确的,tadata[7]回读就是不对,说明没写进去”,“可是写复位数据 0x80 回读又是正确的,其他的值都写不进去”。

    这表明你在尝试通过 SPI 接口对 AD7779 的寄存器进行写操作时,某些寄存器(如 0x13)无法成功写入,但复位寄存器(如 0x80)可以正常写入和回读


    🔍 问题分析

    1. AD7779 的寄存器访问机制

    AD7779 使用 4字节的 SPI 命令格式,包括:

    • 命令位(CMD):1 bit
    • 地址位(ADDR):3 bits
    • 方向位(RD/WR):1 bit
    • 保留位(RES):1 bit
    • 数据位(DATA):16 bits

    对于 写操作,需要发送一个包含地址、写标志和数据的 24-bit 命令帧(共 3 字节),然后读取返回的 16-bit 数据。


    2. 可能原因分析

    寄存器地址是否正确?

    • 确认你使用的寄存器地址是 0x13(即二进制 0010011)。
    • 检查是否在 SPI 发送过程中地址部分被错误地编码或处理。

    写保护或只读寄存器?

    • 某些寄存器可能是 只读的 或受到 写保护(例如状态寄存器)。
    • 0x13 是否为可写寄存器?请查阅 AD7779 的数据手册确认。

    SPI 时序问题

    • 检查 SPI 的 时钟极性(CPOL)相位(CPHA) 是否与 AD7779 兼容。
    • 例如:AD7779 通常使用 CPOL=0, CPHA=0

    SPI 写操作格式是否正确?

    • 写操作应为:
      [CMD][ADDR][RD/WR][RES][DATA]

      • CMD = 0 (写)
      • ADDR = 0x13
      • RD/WR = 1 (写)
      • RES = 0
      • DATA = 你要写入的值(例如 0x1234)

    回读地址是否正确?

    • 如果你回读的是 0x13 地址的数据,确保你没有误读了其他寄存器。
    • 检查回读函数中地址是否被错误地设置。

    硬件连接问题

    • 检查 SPI 引脚(SCLK, MOSI, MISO, CS)是否连接正确。
    • 检查电源、地线是否稳定,避免干扰。

    🛠️ 解决方案

    1. 确认寄存器地址和功能

    • 查阅 AD7779 的数据手册(AD7779 Datasheet
    • 确认 0x13 是一个可写的寄存器。
    • 示例:

      0x13: Configuration Register 3(可写)

    2. 检查 SPI 通信协议

    • 确保 SPI 时序符合 AD7779 的要求:
      • CPOL = 0(空闲时 SCLK 为低)
      • CPHA = 0(数据在第一个边沿采样)

    3. 编写标准的 SPI 写操作代码

    // 假设使用 STM32 的 SPI 驱动
    void write_AD7779(uint8_t reg_addr, uint16_t data) {
        uint8_t tx_buffer[3];
        uint8_t rx_buffer[2];

        // 构造写命令:CMD=0, ADDR=reg_addr, WR=1, RES=0
        tx_buffer[0] = (0 << 7) | (reg_addr << 4) | (1 << 3) | (0 << 2);
        tx_buffer[1] = (data >> 8) & 0xFF;   // 高字节
        tx_buffer[2] = data & 0xFF;         // 低字节

        // 执行 SPI 传输
        HAL_SPI_TransmitReceive(&hspi1, tx_buffer, rx_buffer, 3, 100);

        // 回读数据
        uint16_t read_data = (rx_buffer[0] << 8) | rx_buffer[1];
    }


    4. 验证写入和回读

    • 在写入后立即回读该地址,确认数据是否一致。
    • 例如:
    write_AD7779(0x13, 0x1234); // 写入
    uint16_t val = read_AD7779(0x13); // 读回
    if (val == 0x1234) {
        printf("Write successful!\n");
    } else {
        printf("Write failed! Read value: 0x%04X\n", val);
    }


    5. 调试建议

    • 使用示波器或逻辑分析仪观察 SPI 信号,确认数据是否正确发送。
    • 检查 AD7779 的 INT引脚 是否有中断或异常状态。
    • 检查电源电压是否稳定,避免因供电不稳定导致通信失败。

    ⚠️ 注意事项

    • 不要频繁重置 AD7779,否则可能导致寄存器内容丢失。
    • 某些寄存器需要特定顺序写入,比如配置寄存器可能影响 ADC 行为。
    • 写入后需等待一段时间(如 10ms)再读取,以确保 ADC 完成转换。

    ✅ 总结

    | 问题点 | 解决方法 | |--------|----------| | 寄存器不可写 | 确认地址是否为可写寄存器 | | SPI 时序错误 | 检查 CPOL 和 CPHA 设置 | | 写操作格式错误 | 按照 24-bit 格式构造命令 | | 硬件连接问题 | 检查 SPI 引脚和电源 | | 回读地址错误 | 确保回读地址与写入地址一致 |


    如果你能提供 具体的代码片段SPI 波形截图,我可以进一步帮你定位问题。
