virtuoso中的蒙特卡洛仿真

Question

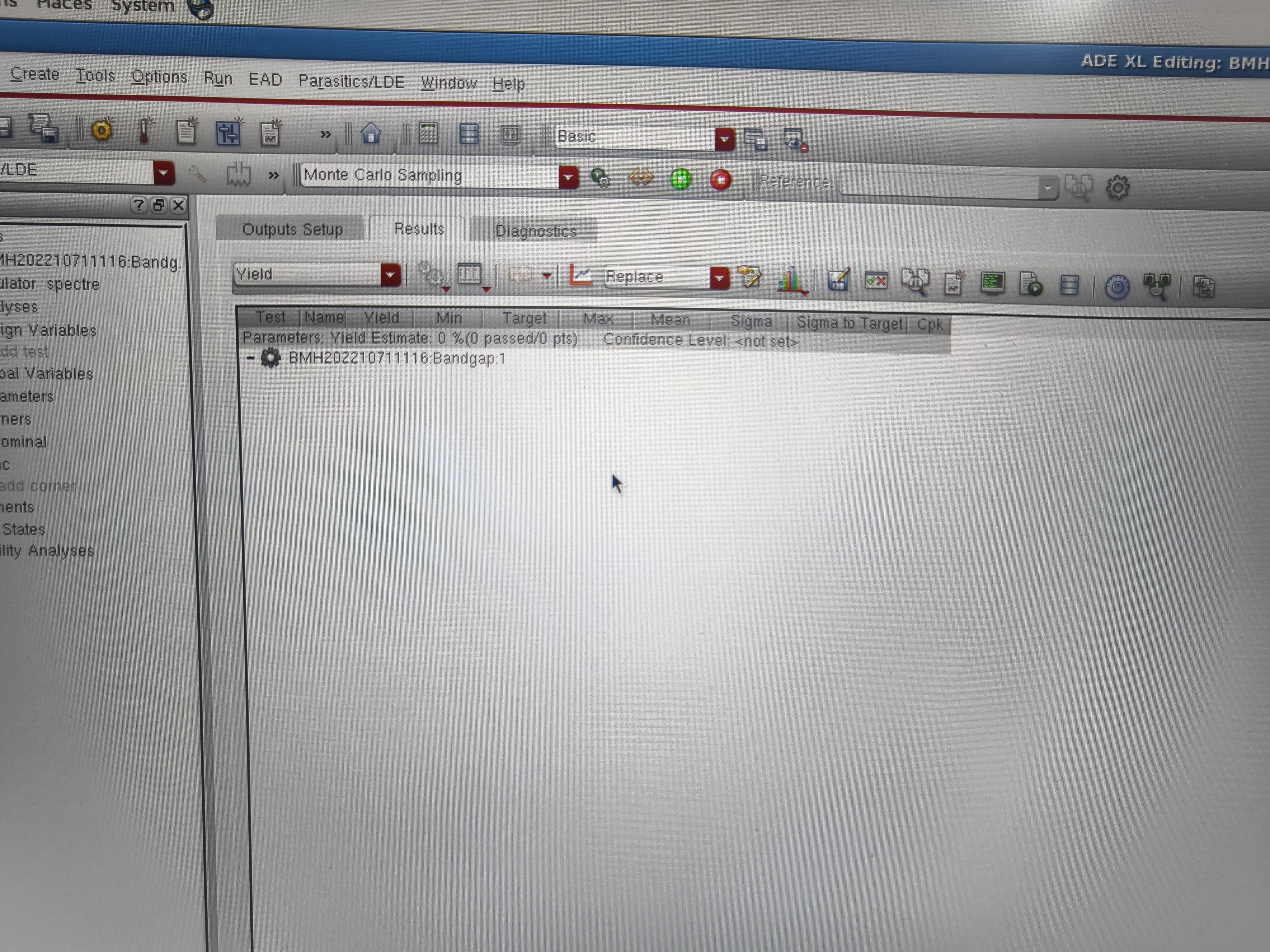

问一下各位 为什么我这个蒙卡仿真可以跑 但是为什么没有数据呢 本人刚开始学不太懂

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到在 Virtuoso 中进行 蒙特卡洛仿真（Monte Carlo Simulation） 时，仿真可以运行，但 没有数据输出，这可能是由多种原因导致的。下面我将详细分析可能的原因，并提供解决方案。

---

🚨 为什么蒙特卡洛仿真可以跑但没有数据？

✅ 可能的原因分析：

1. 仿真配置不正确

   • 蒙特卡洛仿真需要设置正确的参数，如：样本数、变量范围、灵敏度等。
   • 如果这些参数未正确设置，可能导致仿真虽然执行，但没有生成有效数据。

2. 输出文件路径或格式错误

   • 没有指定正确的输出路径或文件名，导致结果被保存到不可见的位置，或者覆盖了旧文件。

3. 未启用数据记录功能

   • 在仿真设置中，未选择“记录数据” 或 未选择适当的测量点，导致即使仿真完成，也没有数据被保存。

4. 仿真结果被过滤掉

   • 如果设置了 筛选条件（如只保留特定范围内的结果），而所有结果都不满足条件，就会看起来像是“没有数据”。

5. 仿真类型错误

   • 误用了 AC/DC/瞬态仿真 而不是 蒙特卡洛仿真，导致仿真虽然运行，但无法获取统计性数据。

6. 软件版本或设置问题

   • 某些版本的 Virtuoso 可能存在 bug，或配置文件损坏，导致仿真虽运行，但数据未被正确写入。

---

✅ 解决方案（有序列表）

1. 检查蒙特卡洛仿真设置

   • 打开 Simulation Setup > Monte Carlo 界面。
   • 确保：
     • Number of Runs 设置为合理的数值（如 100~1000）。
     • Variables to Sweep 正确选择了要变异的参数（如电阻、电容等）。
     • Sensitivity Analysis 是否开启（如果需要）。

2. 确认数据记录选项已启用

   • 在 Simulation Setup > Output File 中：
     • 选择 Save Data。
     • 指定一个明确的输出路径和文件名（如 monte_carlo_results.out）。
     • 确保选中 Record All Results 或指定需要记录的波形（如 V(out)、I(vdd) 等）。

3. 检查仿真结果是否被正确加载

   • 仿真完成后，在 AWE (Analog Workbench Environment) 中打开输出文件。
   • 使用 Plot > Add Trace 来查看数据。
   • 如果看不到任何波形，可能是数据未被正确记录或路径错误。

4. 验证仿真类型是否正确

   • 确认你使用的是 Monte Carlo Simulation，而不是 AC、Transient 或 DC。
   • 在 Simulator Selection 中选择 Monte Carlo。

5. 检查变量定义是否正确

   • 在 Monte Carlo Setup 中，确保所选变量是有效的（如 R1、C1 等）。
   • 确保变量的 Variation Type（如 Normal、Uniform）和 Standard Deviation 设置合理。

6. 尝试简化电路并重新仿真

   • 如果电路复杂，可能某些模块未正确响应蒙特卡洛变化。
   • 尝试用一个简单的电路（如 RC 低通滤波器）进行测试，看是否能正常生成数据。

7. 更新或重装 Virtuoso

   • 如果以上步骤均无效，可能是软件本身的问题。
   • 尝试 重启 Virtuoso 或 重新安装工具。

---

🧪 示例代码（修改后的仿真脚本片段）

如果你使用的是 SPICE 或 Verilog-A 进行仿真，可以在仿真脚本中添加以下内容来确保数据被记录：

* Monte Carlo Simulation Setup
.param N=100       * Number of runs
.param R_var=10%   * Variation for resistor

* Define a variable to vary
.model R_model RES(R=1k)

* Use the parameter in the circuit
R1 1 0 {R_model.R * (1 + R_var * rand(0,1))}

* Save data to file
.save V(1) I(VDD)
.output "monte_carlo_results.out"

注意：上述代码仅为示例，实际中应根据你的电路结构进行调整。

---

🔍 常见错误提示及解决方法

| 错误提示 | 原因 | 解决方法 | |----------|------|----------| | “No data found” | 数据未被正确保存 | 检查输出路径和文件名 | | “No traces available” | 未选择要记录的波形 | 在仿真设置中选择需要记录的信号 | | “Invalid variable name” | 变量名拼写错误 | 检查变量名是否与电路中一致 | | “Simulation completed but no output” | 仿真类型错误 | 确认使用的是 Montecarlo 模式 |

---

📌 总结

• 蒙特卡洛仿真不能产生数据的主要原因包括：配置错误、数据记录未启用、变量定义错误等。
• 建议从最基础的仿真设置开始逐步排查。
• 如果仍无法解决，可提供具体电路图和仿真配置截图，以便进一步诊断。

如果你愿意，可以贴出你的 电路图 和 仿真设置截图，我可以帮你更具体地分析问题所在。
