为啥仿真的时候LED灯是从下往上亮的？

Question

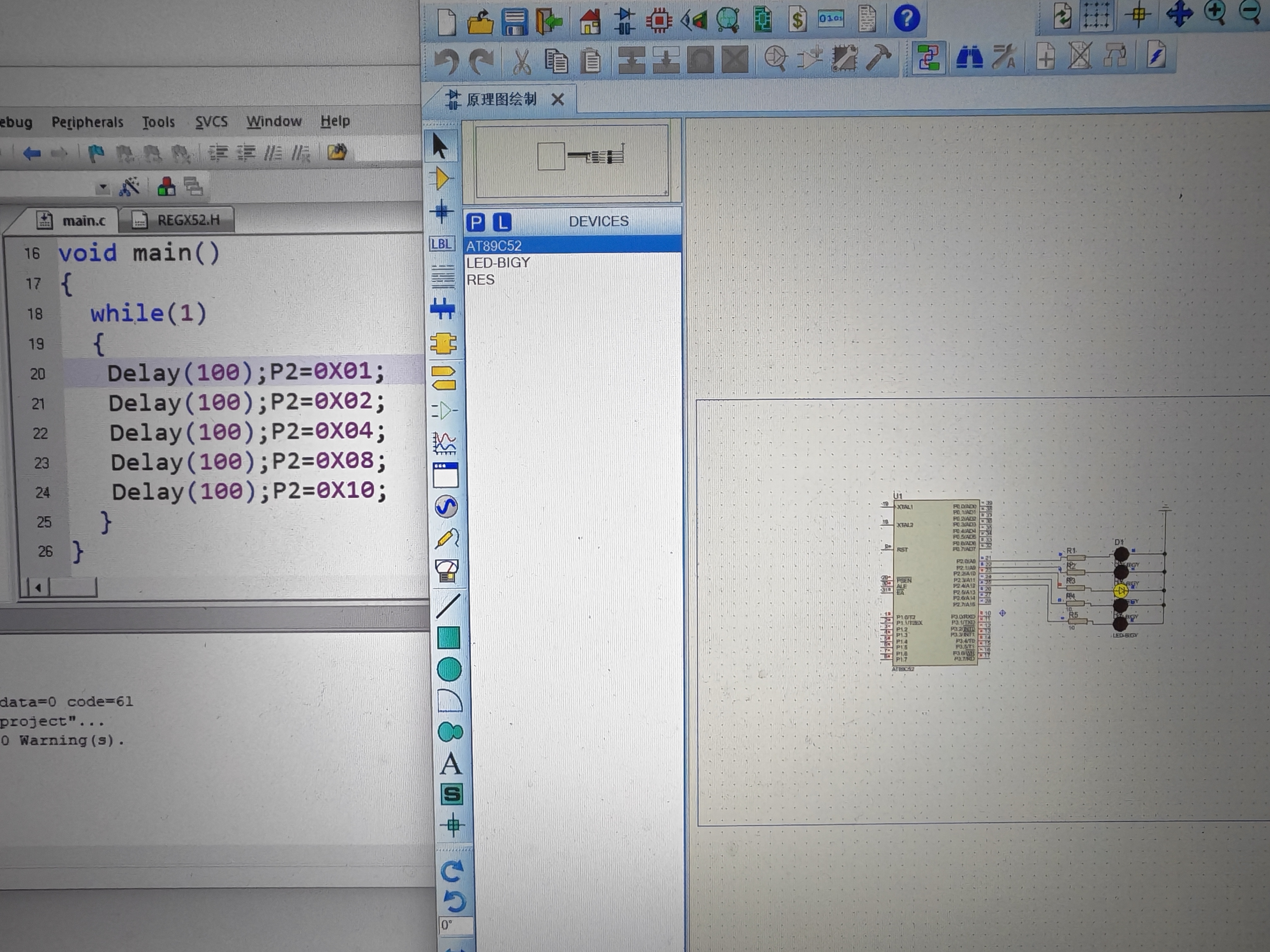

为啥代码写的是从P2_0开始亮而仿真是却是从P2_4开始亮的？帮忙看看呗！

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到在仿真时，LED灯是从下往上亮的，而代码中写的是从 P2_0 开始亮，但仿真结果却显示是从 P2_4 开始亮。这可能是由以下几个原因导致的：

---

一、可能的原因分析

1. 硬件连接错误

   • 你可能将 LED 连接到了 P2_4 而不是 P2_0。
   • 在仿真环境中，如果硬件连接没有正确配置，可能会导致逻辑与实际物理连接不一致。

2. 代码逻辑错误

   • 代码中虽然定义了从 P2_0 开始点亮，但可能在循环或控制逻辑中被错误地修改了位操作。
   • 比如：P2 = 0x01; 是 P2_0 亮，而 P2 = 0x10; 是 P2_4 亮。

3. 仿真环境配置问题

   • 有些仿真工具（如 Keil、Proteus）需要手动设置 I/O 引脚的连接状态。
   • 如果你在仿真中没有正确配置 LED 的连接引脚，系统可能会默认使用其他引脚。

4. 端口方向寄存器未正确初始化

   • 如果 P2 端口未设置为输出模式，可能导致信号无法正常驱动 LED。

5. 代码中的位操作有误

   • 比如你使用了 P2 |= (1 << 0); 来点亮 P2_0，但如果在后续操作中又修改了 P2 的值，可能覆盖了之前的设置。

---

二、建议的解决方案

1. 检查硬件连接

   • 确认你的 LED 是否真的连接到 P2_0。
   • 如果是仿真，确认仿真平台中是否正确设置了 LED 对应的引脚。

2. 检查代码逻辑

   • 确保你使用的是正确的位操作来控制 P2_0。
   • 示例代码如下：

   // 正确点亮 P2_0 的方式
   P2 = 0x01;  // 只点亮 P2_0


   或者逐个点亮：

   P2 |= (1 << 0);  // 点亮 P2_0


3. 检查端口方向寄存器

   • 确保 P2 端口被配置为输出模式。例如，在 8051 单片机中：

   P2DIR = 0xFF;  // 设置 P2 所有引脚为输出


4. 检查仿真配置

   • 在仿真软件中（如 Proteus），确保 LED 连接到正确的引脚。
   • 有些仿真工具需要手动添加 LED 并指定其连接的引脚。

5. 调试代码

   • 使用调试工具（如 Keil 的仿真功能）逐步执行代码，观察 P2 寄存器的值是否正确。
   • 确认 P2 的值是否为 0x01（对应 P2_0）而不是 0x10（对应 P2_4）。

---

三、示例代码修正

假设你原本的代码是这样的：

#include <reg51.h>

void main() {
    P2 = 0x01;  // 假设你想点亮 P2_0
    while(1);
}

但仿真中显示的是 P2_4 亮，说明你可能误用了 0x10 而不是 0x01。

修改后的代码如下：

#include <reg51.h>

void main() {
    P2DIR = 0xFF;  // 设置 P2 为输出
    P2 = 0x01;     // 点亮 P2_0
    while(1);
}

---

四、总结

• 重点检查点：
  • 硬件连接是否正确
  • 代码中对 P2 的赋值是否正确
  • 仿真环境是否配置正确
  • 端口方向是否设置为输出

如果你能提供具体的代码和仿真环境截图，我可以进一步帮助你定位问题。

如有需要，我也可以帮你生成一个完整的 LED 闪烁示例程序。
