关于stm32 通信与gpio的问题，如何解决？

Question

突然想到了个问题 既然通信的信息都是高低电平组成的，那我直接使用GPIO输入时一直读取管脚电平，发送的时候输出高低电平不就行了，还要那些usart之类的通信协议干啥（网上也确实搜到了 GPIO模拟多路I2C总线之类的教程验证了我的想法）

Answer 1

高低电平之间是有时序的要求的，不是随意的高低电平的！如果没有协议，干扰怎么去判断呢？到时候数据通讯都不能保证的！

Answer 2

不知道你这个问题是否已经解决, 如果还没有解决的话:

• 这篇博客: STM32的I2C通讯配置（硬件实现）——学习笔记（6-2）中的 2、挂在哪个I2C总线以及哪个GPIO 部分也许能够解决你的问题, 你可以仔细阅读以下内容或者直接跳转源博客中阅读:


  从电路图上可以看出：

  • 挂载在I2C1上的
  • SDA接的是PB7引脚
  • SCL接的是PB6引脚

  这个一般硬件工程师都会在电路图上标出来吧。

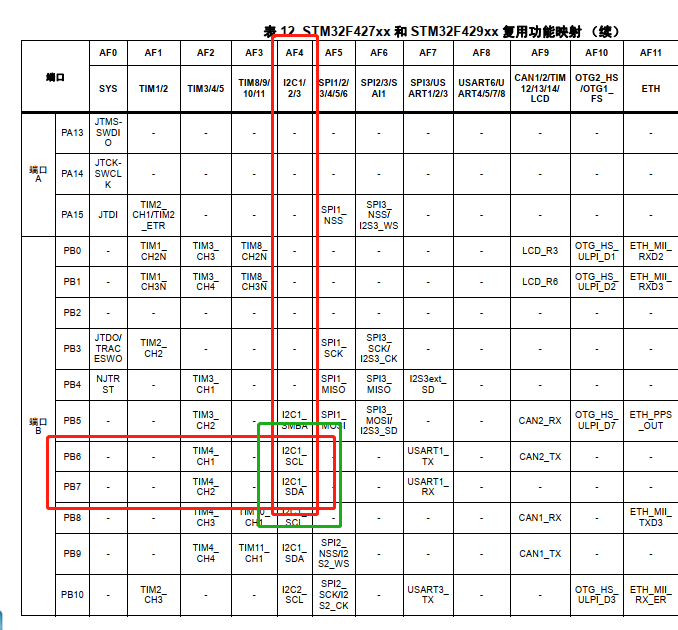

  另外如果只标出了使用的GPIO引脚，也可以通过 《STM32F4xx中文数据手册》 查找相关GPIO的复用得知所挂的I2C总线。


• 以下回答来自chatgpt:

  可以直接使用GPIO输入读取管脚电平并在发送时输出高低电平，这是可行的。但需要注意GPIO的输入电路必须满足高阻态输入，可以考虑加入弱上拉电阻或下拉电阻，或者加入施密特触发器来减少抖动和增强输入的抗干扰能力。

  关于模拟多路I2C总线的方法，可以参考已有的教程，并注意要挂载在正确的GPIO和I2C总线上。如果不确定所挂载的GPIO和I2C总线，可以查找相关GPIO的复用并结合电路图来确定。

  在使能GPIO和I2C总线时钟时，需要使用相应API函数使能对应总线的时钟。具体实现可以参考以下示例代码：

  // 使能GPIO和I2C总线时钟
  RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB, ENABLE);  // 初始化GPIOB端口时钟
  RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1, ENABLE);   // 初始化I2C1的外围时钟
