怎么根据书上的例子完成这个问题呢？

Question

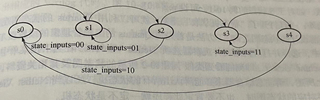

这是书上的一个例子，怎么模仿这个例子，根据下图完成代码呢？

FSM_EXP(clk,reset,state_inputs,comb_outputs);
input clk,reset;
input[0:1]state_inputs;
output[3:0]comb_outputs;
reg[3:0]comb_outputs;
parameter s0=0,s1=1,s2=2,s3=3,s4=4;
reg[4:0]c_st,next_state;
  always@(posedge clk, negedge reset)begin
   if(!reset) c_st<=s0;
     else c_st<=next_state; end
  always@(c_st,state_inputs)begin
    case(c_st)
    s0:begin comb_outputs<=5;
        if (state_inputs==2'b00) next_state<=s0;
           else next_state<=s1;end
    s1:begin comb_outputs<=8;
        if (state_inputs==2'b01) next_state<=s1;
           else next_state<=s2;end
    s2:begin comb_outputs<=12;
        if (state_inputs==2'b10) next_state<=s0;
           else next_state<=s3;end
    s3:begin comb_outputs<=14;
        if (state_inputs==2'b11) next_state<=s3;
           else next_state<=s4;end
    s4:begin comb_outputs<=9; next_state<=s0;end
    default: next_state<=s0;
    endcase
   end
endmodule

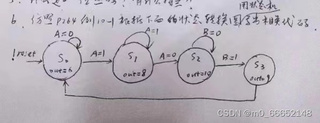

这是要完成的题目：

书上的那个代码有点没看懂，

  s0:begin comb_outputs<=5;
        if (state_inputs==2'b00) next_state<=s0;
           else next_state<=s1;end

这一段为什么s0的下一个状态就是5了，怎么得到的啊？

Answer 1

引自强大而免费的微信小程序：皆我百晓生。

根据给出的状态转换图，可以用以下代码实现相关功能：

module state_machine(
  input clk,         // 时钟信号
  input reset,       // 复位信号
  input A,           // 输入A信号
  input B,           // 输入B信号
  output reg[3:0] out // 输出信号
);

// 定义状态
parameter S0 = 0;
parameter S1 = 1;
parameter S2 = 2;
parameter S3 = 3;

reg[1:0] state;
reg[1:0] next_state;

// 初始化状态
initial begin
  state <= S0;
end

// 状态转换逻辑
always @(posedge clk, negedge reset) begin
  if (!reset) begin
    state <= S0;
  end else begin
    state <= next_state;
  end
end

// 输出逻辑
always @(state, A, B) begin
  case (state)
    S0: begin
      out <= 6;
      if (A == 1)
        next_state <= S1;
      else
        next_state <= S0;
    end
    S1: begin
      out <= 8;
      if (A == 0)
        next_state <= S2;
      else
        next_state <= S1;
    end
    S2: begin
      out <= 10;
      if (B == 1)
        next_state <= S3;
      else
        next_state <= S2;
    end
    S3: begin
      out <= 9;
      next_state <= S0;
    end
    default: begin
      next_state <= S0;
    end
  endcase
end

endmodule

上述代码中，我们定义了四个状态S0、S1、S2和S3，并且设置了输入信号A和B以及时钟信号clk、复位信号reset和输出信号out。
在状态转换逻辑中，根据输入信号和当前状态，确定下一个状态next_state。
然后在输出逻辑中，根据当前状态，设置输出信号out的值。每个状态对应不同的输出值，并且根据输入信号和状态，进一步确定下一个状态。
最后，在主模块中实例化上述状态机模块state_machine，并根据实际情况连接各个信号。
