如何绘制图像的亚像素边缘？

Question

亚像素边缘检测：

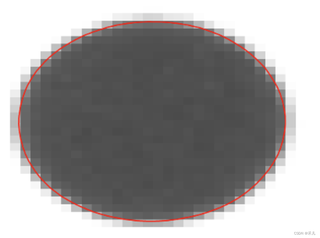

求问对图像进行亚像素边缘检测后，如何在图像上绘制亚像素边缘？如图所示。

目前看到的资料都是绘制像素级的边缘，想知道如何绘制亚像素边缘，希望大家能提供一些思路，谢谢。

Answer 1

禾儿 下午好🌅🌅🌅
本答案参考通义千问

答案如下：

亚像素边缘检测通常用于提高边缘检测的精度，它不是简单地在像素级别画线，而是在每个像素附近找到最合适的边缘位置。以下是一个基本的思路来在图像上绘制亚像素边缘：

1. 亚像素边缘检测算法：

   • 使用像Canny、Sobel、Prewitt等经典的边缘检测算法，但它们通常只给出像素级别的边缘信息。
   • 例如，OpenCV库提供了cv2.Canny()函数，它返回的是像素级别的边缘强度图。要获取亚像素信息，可以使用非极大值抑制（Non-Maximum Suppression, NMS）和双阈值策略，或者更高级的方法如Hough变换或区域生长。

2. 亚像素定位：

   • 对于每个像素，找到强度最高的邻域点（通常是8邻域或4邻域），这些点构成一个候选边缘集。
   • 然后，使用平滑滤波器（如高斯滤波）对这些点进行加权平均，以确定每个像素的最佳边缘位置。

3. 绘制亚像素边缘：

   • 对于每个像素，使用计算出的亚像素位置作为新点的坐标。
   • 在原图上使用线性插值或者其他方法将像素值扩展到亚像素级别，然后绘制线条。

4. 代码示例（Python，使用OpenCV）：

import cv2
import numpy as np

# 加载图像
img = cv2.imread('image.jpg', 0)

# Canny边缘检测
edges = cv2.Canny(img, threshold1=50, threshold2=150)

# 非极大值抑制
nms = cv2.dilate(edges, None)  # 或使用其他方法（如腐蚀+膨胀）

# 找到像素强度最高的邻域点
coords = np.argwhere(nms)
best_coords = [np.argmax(np.take(nms, [i-1, i, i+1], axis=0)) for i in coords[:, 0]]

# 平滑滤波并计算亚像素位置
sigma = 1  # 高斯滤波器的宽度
blurred = cv2.GaussianBlur(nms, (sigma, sigma), 0)
weighted_coords = np.array([(c, blurred[c]) for c in best_coords])

# 在原图上绘制亚像素边缘
lines = cv2.line(img, weighted_coords[:-1], weighted_coords[1:], color=(255, 0, 0), thickness=1)

# 显示结果
cv2.imshow('Image with Subpixel Edges', lines)
cv2.waitKey(0)
cv2.destroyAllWindows()

请注意，这只是一个基础的实现，实际应用中可能需要根据具体需求调整参数和方法。

Answer 2

参考AI：
对图像进行亚像素边缘检测后，可以使用以下方法在图像上绘制亚像素边缘：

确定边缘位置：首先，使用亚像素边缘检测算法（如插值法、拟合法等）确定图像中每个边缘的亚像素位置。这些位置通常以浮点数的形式表示，具有比像素级别更高的精度。
绘制边缘：一旦确定了边缘的亚像素位置，可以使用图像处理库（如OpenCV）中的绘图函数来绘制这些边缘。一种常见的方法是在每个边缘位置处绘制一个像素宽的线条，线条的颜色和宽度可以根据需要进行调整。
可视化处理：为了更清晰地显示亚像素边缘，可以使用一些可视化处理技术。例如，可以对图像进行缩放或插值处理，以提高边缘的显示精度。此外，还可以使用颜色映射或伪彩色技术来增强边缘的可见性。

Answer 3

引自免费微信小程序：皆我百晓生

亚像素边缘检测的目的是提高图像边缘定位精度，通常从像素级提升到子像素级。在实际操作中，我们可以通过多种算法来估计边缘位置的亚像素精度，并在图像上进行绘制以展示更高精度的边缘信息。这里提供一个基于Canny边缘检测改进并结合拟合方法实现亚像素边缘检测和绘制的基本思路与伪代码（由于格式限制无法提供完整可运行代码）：

1. 亚像素边缘检测算法选择：

   • 一种常见方法是通过插值或拟合技术，如Sobel算子结果的二次曲线拟合、三次样条插值等。
   • 或者使用更先进的算法，如Laplacian of Gaussian (LoG)零交叉点的精确查找，以及机器学习方法对特征点的精确定位。

2. 亚像素边缘定位：

   • 拟合过程：针对像素级边缘点，选取一定宽度的邻域，在这个区域内采样像素强度并进行高阶多项式拟合（例如二次拟合）。
   • 计算拐点：根据拟合函数求导得到零点，该零点即为亚像素级别的边缘位置。

# 示例性伪代码：使用二次曲线拟合获取亚像素边缘
import numpy as np
from scipy.optimize import fsolve

def pixel_to_subpixel(edge_pixels, window_size=3):
    subpixel_edges = []

    for pixel in edge_pixels:
        # 获取窗口内像素强度
        intensity_window = get_intensity_window(pixel, window_size)

        # 定义二次拟合函数
        def quadratic(x, a, b, c): return a*x**2 + b*x + c

        # 计算系数
        coefficients = fit_quadratic(intensity_window)

        # 求解导数等于零的点（拐点）
        derivative = lambda x: 2*coefficients[0]*x + coefficients[1]
        subpixel_pos = fsolve(derivative, pixel)[0]

        subpixel_edges.append(subpixel_pos)

    return subpixel_edges

# 假设get_intensity_window和fit_quadratic是你实现的辅助函数

1. 亚像素边缘绘制：
   • 使用亚像素边缘坐标重绘图像，通常将亚像素边缘转换回整数坐标以便显示，或者使用抗锯齿绘制技术在原图上描绘出平滑过渡的亚像素边缘线。

# 绘制亚像素边缘
import matplotlib.pyplot as plt
import cv2

# 假设subpixel_edges是从上述步骤获得的亚像素边缘列表
for edge in subpixel_edges:
    # 将亚像素坐标转换为整数坐标（可能需要四舍五入或其他策略）
    int_edge = round(edge)

    # 在图像上绘制亚像素边缘
    cv2.line(image, (int_edge, ...), (...), color=(0, 255, 0), thickness=1, lineType=cv2.LINE_AA)

# 显示图像
plt.imshow(image)
plt.show()

请注意，以上提供的是一种基本处理流程和伪代码示例，具体实现时请根据实际情况调整算法细节和数据结构。此外，OpenCV库中并未直接提供亚像素边缘检测的内置函数，但你可以利用其滤波器和优化工具箱自行构建解决方案。

Answer 4

【相关推荐】

• 你可以参考下这个问题的回答, 看看是否对你有帮助, 链接: https://ask.csdn.net/questions/857
• 这篇博客也不错, 你可以看下数字图像处理实验一 实现一个在视频叠加字幕的程序。鼠标点击屏幕，关闭或打开字幕
• 您还可以看一下 刘建萍老师的人工智能系列课程零基础讲解知识点和实例应用线性回归梯度下降逻辑回归课程中的 讲解机器学中会涉及到的有关数学方面的知识储备有哪些小节, 巩固相关知识点

• 除此之外, 这篇博客: 【一文了解】经典图像的增强方法都有些什么？什么又是振铃现象？为什么图像会产生噪声？噪声又有什么分类？中的 六. 如果你想要对图像进行增强，你需要主要哪些方面？ 部分也许能够解决你的问题, 你可以仔细阅读以下内容或跳转源博客中阅读:

  1. 提高图像整体和局部的对比度
  2. 在增强图像的同时，应该避免放大噪声
  3. 增强后的图像应该具有良好的视觉效果
  4. 图像增强算法应该有较好的实时性

如果你已经解决了该问题, 非常希望你能够分享一下解决方案, 写成博客, 将相关链接放在评论区, 以帮助更多的人 ^-^

Answer 5

该回答引用自GPT-3.5,由博主GISer Liu编写：

针对亚像素边缘检测后如何在图像上绘制亚像素边缘的问题，我提供以下解决思路和解决方案：

解决思路：

1. 理解亚像素边缘： 首先需要理解什么是亚像素边缘。亚像素边缘是指图像中像素之间的边缘不是严格在整数像素位置上，而是介于整数像素位置之间的位置，这样的边缘更加平滑。
2. 插值技术： 为了在图像上绘制亚像素边缘，我们需要使用插值技术。插值技术可以根据已知的像素值估计出亚像素位置的像素值，常见的插值方法包括双线性插值、双三次插值等。
3. 确定边缘位置： 在进行亚像素边缘检测后，通常会得到边缘的位置信息。这些位置信息通常是在整数像素位置上的，我们需要通过插值技术将其转换为亚像素位置。
4. 绘制边缘： 将插值后的亚像素边缘位置标记在图像上，可以使用不同颜色或者不同线型来标记亚像素边缘，以便于观察。

   解决方案：

5. 插值算法选择： 根据实际需求选择合适的插值算法。例如，如果需要简单且高效的插值，可以选择双线性插值；如果需要更高精度的插值，可以考虑双三次插值等算法。
6. 实现插值函数： 根据选择的插值算法，在编程环境中实现对应的插值函数。可以使用已有的图像处理库提供的插值函数，也可以自行编写。
7. 转换边缘位置： 将整数像素位置上检测到的边缘位置通过插值函数转换为亚像素位置。这一步需要对边缘位置进行精确计算和转换，确保在亚像素级别上的准确性。
8. 绘制边缘： 使用图像处理库或者绘图库，在原始图像上标记插值后的亚像素边缘位置。可以根据需要选择不同的标记方式，如绘制线条、绘制点等。

   代码大纲：

   pythonCopy code

   # 导入所需库
   # 定义插值函数
   # 加载图像并进行亚像素边缘检测
   # 将边缘位置转换为亚像素位置
   # 在图像上绘制亚像素边缘
   # 显示绘制后的图像


   以上是解决问题的思路和方案，具体实现细节会根据所用的编程语言和图像处理库而有所不同。
