我的这个coe文件到底哪儿出问题了

明明看着大小也还匹配啊,为何一直报不匹配





这个是有关是一些图片,就有关生成coe的代码和FPGA函数的函数库

  • 写回答

26条回答 默认 最新

  • 阿里嘎多学长 2024-09-18 10:34
    关注
    获得0.40元问题酬金

    AIGC生成:


    问题分析

    您的问题是关于一个 COE 文件的生成问题,明明文件大小匹配,但是仍然报不匹配。这个问题可能与 MATLAB 代码和 FPGA 函数库相关。

    可能的解决方法

    1. 检查 COE 文件的生成代码:请检查您的 MATLAB 代码是否正确地生成了 COE 文件。您可以尝试使用 MATLAB 的 built-in 函数 coewritecoewritev 生成 COE 文件,或者使用其他 COE 文件生成工具。
    2. 检查 FPGA 函数库的版本:请检查您的 FPGA 函数库的版本是否正确。不同的 FPGA 函数库版本可能会导致 COE 文件生成不匹配的问题。
    3. 检查 COE 文件的编码格式:请检查您的 COE 文件的编码格式是否正确。COE 文件通常使用 ASCII 编码,如果您的 COE 文件使用了其他编码格式可能会导致问题。
    4. 检查 FPGA 设备的配置:请检查您的 FPGA 设备的配置是否正确。FPGA 设备的配置可能会影响 COE 文件的生成。
    5. 使用 COE 文件验证工具:请使用 COE 文件验证工具(例如 Xilinx 的 coeval 工具)来验证您的 COE 文件是否正确。
    6. 检查 MATLAB 代码中的错误:请检查您的 MATLAB 代码是否存在错误。错误的 MATLAB 代码可能会导致 COE 文件生成不匹配的问题。

    结论

    COE 文件生成不匹配的问题可能是由于多种原因引起的。通过检查 COE 文件的生成代码、FPGA 函数库的版本、COE 文件的编码格式、FPGA 设备的配置和使用 COE 文件验证工具等方法可以解决这个问题。

    评论
  • 专家-皆知 2024-09-18 10:34
    关注
    获得0.20元问题酬金

    参考免费微信小程序:皆我百晓生 作答,经由专家-皆知整理回复,如问题解决,望采纳;如仍有疑问,请评论回复。

    从你提供的图片和信息来看,你正在生成一个COE文件用于FPGA的内存初始化。根据你提供的MATLAB代码和图片信息,我发现了几个可能的问题点:

    1. COE文件格式:在MATLAB代码中,你写入COE文件的格式可能存在问题。确保memory_initialization_radixmemory_initialization_vector之间正确地使用了换行符。

    2. 初始化向量格式:在写入初始化向量时,你需要确保格式正确。例如,每个数值之间应该用逗号分隔,而且最后一个数值后应该有分号。

    3. 文件路径:确保路径C/Users/54379/Desktop/ech/databen.coe是正确的,并且文件确实存在于该位置。

    4. 内存大小匹配:确保你生成的COE文件的大小与FPGA内存的期望大小匹配。从图3和图4中可以看到内存大小为4608位,而你的MATLAB代码生成的是1024位的随机数,这可能不匹配。

    5. 初始化向量值:你的MATLAB代码中使用了随机数生成初始化向量,这可能不是你想要的。确保你生成的值是正确的。

    6. 代码语法错误:在MATLAB代码中,第9行 fprintf(fid,'%d',1): 应该是 fprintf(fid,'%d',1);,去掉冒号。

    下面是修正后的MATLAB代码:

    a = rand(1024, 1);
    fid = fopen('databen.coe', 'w');
    fprintf(fid, 'memory_initialization_radix=2;\n');
    fprintf(fid, 'memory_initialization_vector=\n');
    for i = 1:1024
        if a(i, 1) < 0.5
            fprintf(fid, '%d', 0);
        else
            fprintf(fid, '%d', 1);
        end
        if i < 1024
            fprintf(fid, ',');
        end
    end
    fprintf(fid, ';\n');
    fclose(fid);


    请尝试这些修正,并确保FPGA配置中的内存大小与COE文件中的初始化向量大小匹配。如果问题仍然存在,请提供更多的错误信息或日志,以便进一步诊断问题。

    评论
  • 妄北y 2024-09-18 10:34
    关注
    获得0.40元问题酬金

    以下参考免费微信小程序:皆我百晓生 作答,并由妄北y整理回复。

    从您提供的信息来看,您正在使用 MATLAB 生成一个 COE 文件,该文件用于初始化 FPGA 中的 Block Memory Generator。您遇到的问题是在将 COE 文件加载到 FPGA 时,出现大小不匹配的错误。

    以下是一些可能导致这个问题的原因以及相应的解决方案:

    1. COE 文件格式错误

      • 确保 COE 文件的格式正确。通常,COE 文件以 memory_initialization_radix=2; 开始,后面跟着 memory_initialization_vector=,然后是二进制数据,最后以分号结束。
      • 在您的 MATLAB 代码中,您使用的是 fprintf(fid,'%d',0)fprintf(fid,'%d',1) 来写入二进制数据。确保这些数据是按照正确的格式写入的。
    2. 数据长度不匹配

      • 您提到“大小也还匹配”,但请确保 COE 文件中的数据长度确实与 FPGA 中定义的内存大小匹配。在图3和图4中,Memory Size 被设置为 4608 bits,而您的 MATLAB 代码中生成的是 1024 bits 的数据。这可能是不匹配的原因。您需要确保 COE 文件中的数据位数与 FPGA 中定义的一致。
    3. 地址范围错误

      • 检查 FPGA 设计中的地址范围设置是否与 COE 文件中的数据对应。在图3和图4中,Address Range 被设置为 0 到 4607。确保这一点与您的 COE 文件中的数据相匹配。
    4. 文件路径问题

      • 确保 COE 文件的路径正确无误,并且 FPGA 工具能够正确地访问该文件。
    5. 代码错误

      • 在您的 MATLAB 代码中,您使用了 fprintf(fid,'%d',1):,这里的冒号应该是分号 ;。这是一个语法错误,可能会导致文件写入不正确。
    6. FPGA 配置问题

      • 确保 FPGA 的配置没有错误,比如端口设置、内存初始化选项等。
    7. 重新生成 COE 文件

      • 根据上述检查点,修正 MATLAB 代码中的错误,并重新生成 COE 文件。
    8. 使用正确的工具和命令

      • 确保您使用的工具和命令是正确的,并且与您的 FPGA 硬件和软件环境兼容。

    请根据这些建议检查您的代码和 FPGA 配置,并进行相应的修正。如果问题仍然存在,您可能需要提供更多的信息,或者咨询 FPGA 的技术支持。

    评论
  • 阿齐Archie 嵌入式领域优质创作者 2024-09-18 10:34
    关注
    获得0.40元问题酬金

    以下参考免费微信小程序:皆我百晓生 作答,并由阿齐Archie整理回复,若还有疑问可评论或留言。

    根据你提供的图片内容,你似乎在尝试使用 MATLAB 生成一个 COE 文件,这个文件用于初始化 FPGA 中的 Block Memory Generator (BMG)。这个 COE 文件包含了用于初始化存储器的二进制值。

    从你提供的代码(图5和图6)来看,你正在生成一个包含 1024 个随机二进制值的数组,并将这些值写入到 COE 文件中。然而,你遇到了一个问题,即 FPGA 报告说大小不匹配。

    以下是一些可能的原因和解决方案:

    1. 内存大小不匹配:确保你的 COE 文件中的数据量与 FPGA 中定义的 Block Memory Generator 的大小相匹配。例如,如果 BMG 被配置为 4608 位宽,你需要确保 COE 文件中有 4608 个二进制值。

    2. 格式错误:COE 文件有一个特定的格式,你需要确保遵循这个格式。格式通常如下:

      memory_initialization_radix=2;
      memory_initialization_vector=
      00110100....
      ;


      注意,每个字节应该是 8 位,你的代码只生成了 1 位,这可能是问题所在。

    3. 二进制位数:你的代码中,每个随机数被转换为一个二进制位,这可能不是你想要的。通常,你需要将每个随机数转换为一个 8 位的二进制数。

    4. 文件路径:确保 COE 文件的路径正确,并且 FPGA 工具链可以访问到它。

    5. 代码错误:你的代码中可能存在逻辑错误。例如,你的代码中的 fprintf 语句可能没有正确地格式化输出。

    为了解决这个问题,你可以尝试以下步骤:

    • 确保你的 BMG 设置与 COE 文件中的数据大小相匹配。
    • 检查 COE 文件的格式是否正确。
    • 修改你的 MATLAB 代码,以确保每个随机数都被转换为 8 位的二进制数,并正确地写入文件。

    下面是一个修改后的 MATLAB 代码示例,它将生成一个包含 4608 个 8 位二进制数的 COE 文件:

    a = randi([0 1], 4608, 8); % 生成 4608 个 8 位随机数
    fid = fopen('databen.coe', 'w');
    fprintf(fid, 'memory_initialization_radix=2;\n');
    fprintf(fid, 'memory_initialization_vector=\n');
    for i = 1:4608
        for j = 1:8
            fprintf(fid, '%d', a(i, j));
        end
        if i < 4608
            fprintf(fid, ',\n');
        else
            fprintf(fid, ';\n');
        end
    end
    fclose(fid);


    请尝试这个修改后的代码,并检查是否解决了你的问题。如果问题仍然存在,请提供更多的信息,例如 FPGA 的具体配置和错误消息的完整内容。

    展开全部

    评论
  • 一轮明月照丘壑 2024-09-18 10:34
    关注

    以下回复参考:皆我百晓生券券喵儿等免费微信小程序作答:

    根据你提供的描述和文件内容,有几个可能的原因可能导致你遇到的问题:

    1. 文件路径问题:确保你的.coe文件的路径是正确的,并且文件确实存在于指定的路径上。注意路径中的拼写错误(例如,“C:/Users/54379/Desktop/ech/databen.coe”中的“ech”是否应该是其他路径或名称)。此外,确认MATLAB有权访问此路径。
    2. 文件格式或编码问题:确保.coe文件的编码格式与FPGA或相关软件工具要求的格式相匹配。有时,文本文件的编码(如UTF-8, ASCII等)可能会导致读取错误。
    3. 文件内容问题:你的.coe文件内容需要与FPGA工具的期望格式相匹配。检查文件内容是否符合特定的格式要求。例如,某些工具可能需要特定的分隔符、注释格式或其他特定格式。
    4. MATLAB代码问题:你提供的MATLAB代码是用于生成.coe文件的。确保这段代码没有错误,并且正确地生成了预期的.coe文件。特别是检查循环、条件语句和文件写入部分的代码。注意字符串中的拼写错误(例如,“menmory_initialization_radix”中的“menmory”是否应该是“memory”)。
    5. 软件工具的问题:如果你是在使用特定的FPGA软件工具来加载或解析这个.coe文件,可能是软件本身存在问题或与最新版本不兼容。确保你的软件工具是最新版本,并且按照正确的步骤进行操作。

    为了进一步诊断和解决问题,你可以尝试以下步骤:

    • 手动检查.coe文件的内容,确保它符合你的FPGA工具的格式要求。
    • 在MATLAB中运行你的代码,并检查生成的.coe文件是否正确。
    • 确保你的FPGA软件工具是最新版本,并查看其文档以了解如何正确加载.coe文件。
    • 如果可能的话,尝试在不同的系统或环境中加载.coe文件,以排除特定环境的问题。

    如果问题仍然存在,你可能需要更详细的错误信息或具体的上下文来进一步分析和解决问题。

    评论
  • 叫兽-郭老师 Java领域新星创作者 2024-09-18 10:35
    关注
    获得0.40元问题酬金

    🕗晚上好,题主!目前:🟢[在线]
    📢参考通义千问、由郭老师整理提供!
    📣今日诗号:何须剑道争锋?千人指,万人封;可问江湖顶峰,三尺秋水尘不染,天下无双。

    由于您没有提供完整的代码和错误信息,我无法为您提供确切的解决方案。但是,我可以给您一些建议来帮助您解决问题:

    1. 检查您的coe文件格式是否正确。确保它遵循正确的语法和结构。您可以使用在线工具或软件来验证您的coe文件格式。

    2. 确保您的FPGA函数库正确实现了COE文件的解析功能。您可以查阅相关文档或示例代码来了解如何正确解析COE文件。

    3. 检查您的代码中是否有任何错误或遗漏。例如,确保您正确地打开了coe文件,正确地读取了文件内容,以及正确地将数据传递给FPGA函数库。

    4. 如果可能的话,尝试使用其他COE文件进行测试,以排除文件本身的问题。

    如果您能提供更多关于问题的详细信息,例如错误消息、代码片段或COE文件内容,我将更有可能为您提供更具体的帮助。

    评论
  • 专家-赤兔[在线] 全栈领域优质创作者 2024-09-18 10:35
    关注
    获得0.40元问题酬金

    参考免费微信小程序:皆我百晓生作答,经由专家-赤兔整理回复,如问题解决,望采纳;如仍有疑问,可评论回复,或私信深度沟通。

    从你提供的信息来看,你遇到的问题似乎是关于Matlab生成的.coe文件与FPGA中的blk_mem_gen IP核配置不匹配。为了帮助你定位问题,我会逐步分析并提供可能的解决方法。

    图1和图2分析

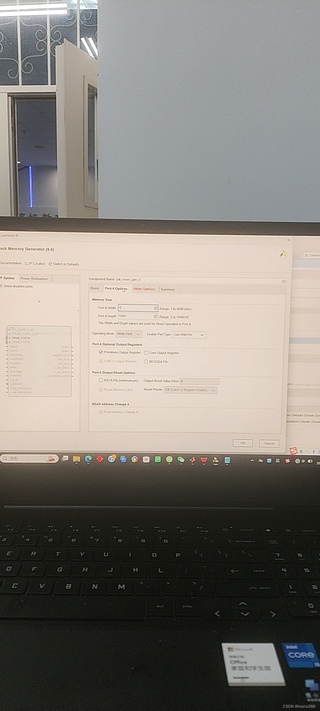

    这两张图展示了blk_mem_gen IP核的配置界面,特别是内存初始化部分。这里提到的.coe文件路径为C /Users/54379/Desktop/ech/databen.coe,但路径中的C 似乎多了一个空格,这可能是打字错误或是截图时的误读,请确认实际路径是否正确无误。

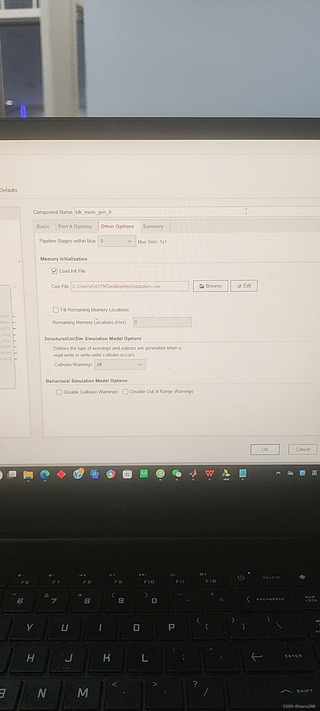

    图3和图4分析

    这两张图重复显示了blk_mem_gen IP核的配置细节,没有提供新的信息。关键在于内存尺寸和宽度是否与.coe文件内容匹配。

    图5和图6分析

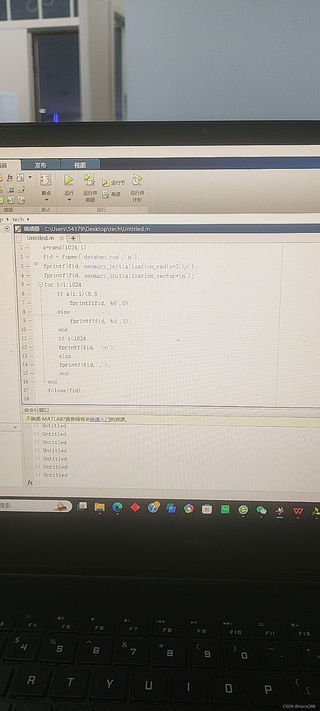

    这是Matlab脚本代码,用于生成.coe文件。根据代码,你创建了一个1024x1的随机数组a,然后将其转换为二进制形式写入到databen.coe文件中。代码中有一个小错误:fprintf(fid,'menmory_initialization_radix=2;\n'); 应该是 fprintf(fid,'memory_initialization_radix=2;\n');("memory"拼写错误)。尽管这个拼写错误在大多数情况下可能不会导致严重问题,但修正它以保持一致性总是好的。

    解决方案步骤

    1. 检查路径:首先确保.coe文件的路径在FPGA项目中被正确引用,修正路径中的任何错误,包括可能的多余空格。

    2. 核实尺寸和深度:在你的blk_mem_gen配置中,确认以下设置与.coe文件内容匹配:

      • Memory Size: 应该与.coe文件中的数据量相匹配。由于你的Matlab脚本生成了1024个数据点,所以内存深度应该是1024。
      • Port A Width: 这应该与每个数据点的位宽匹配。你的.coe文件是以二进制(radix=2)表示的,每个数据点看起来是1位(因为你在Matlab脚本中直接写入0或1),因此Port A Width应该是1。
    3. 修正Matlab脚本错误:虽然这个错误可能不是主要问题,但还是建议修复memory_initialization_radix的拼写错误。

    4. 检查.coe文件格式:确保.coe文件的内容格式正确,即每行数据正确分隔(对于二进制,通常是逗号或分号),并且文件结尾处理得当。根据你的脚本,最后一个数据点后面应该是;而不是,

    5. 重新生成并验证.coe文件:修正脚本错误后,重新运行Matlab脚本生成.coe文件,并仔细检查生成的文件内容,确认它符合FPGA IP核的预期格式和内容。

    示例代码修正后的版本

    a=rand(1024,1);
    fid = fopen('databen.coe','w');
    fprintf(fid,'memory_initialization_radix=2;\n');
    fprintf(fid,'memory_initialization_vector=\n');
    for i=1:1024
        if a(i,1) < 0.5
            fprintf(fid,'%d',0);
        else
            fprintf(fid,'%d',1);
        end
        if i < 1024
            fprintf(fid,',');
        else
            fprintf(fid,';');
        end
    end
    fclose(fid);


    如果以上步骤都检查无误,但问题依旧存在,请再次检查FPGA端的其他配置选项,如端口设置、输出寄存器等,确保它们与.coe文件的数据格式兼容。

    展开全部

    评论
  • 关注
    获得0.40元问题酬金

    晚上好🌙🌙🌙
    本答案参考ChatGPT-3.5

    你的问题可能涉及到多个模块或功能,建议逐步排查。以下是关于"CoE File"的问题及解决方案:

    1. 查看文件大小:确认您已正确地设置了"Blk_mem_gen_0" CoE 文件的大小,并且不会因为其他部分更改而影响到这个文件。

      • 解决方案:确保代码中的数据没有变动。
    2. 检查内存初始化过程:可能由于内存不足导致coe文件错误。检查代码中是否有内存分配失败的情况。

      • 解决方案:仔细检查代码,确保所有的内存分配操作都是正确的。如果需要的话,可以尝试增加内存来解决这个问题。
    3. 重新编译和运行:可能是由于编译器或解释器的问题导致的coe文件错误。你可以尝试使用gcc或javac等工具重新编译和运行这个coe文件。

      • 解决方案:按照上述步骤进行操作,确保生成的coe文件符合预期的格式和大小。

    对于你的具体案例,无法确定具体的错误原因,但以上是通用的排查方法。如果你能提供更多的上下文信息(如错误消息、相关的代码、编译器输出等),我将更好地帮助你解决问题。

    评论
  • giser@2011 2024-09-18 10:46
    关注
    获得0.20元问题酬金

    参考GPT

    将根据常见的问题提供一些排查步骤和可能的解决方案:

    1. 代码与硬件一致性
      确认生成的COE文件的内容与您的硬件设计相匹配。例如,如果您使用的是Vivado或Quartus等FPGA开发工具,确保生成的COE文件格式与这些工具的期望格式一致。

    2. 数据类型
      检查数据类型是否匹配。例如,如果您期望的是无符号整数,但生成的COE文件中的数据是按有符号整数处理的,那么可能会导致问题。

    3. 起始地址
      确认COE文件中的起始地址是否与FPGA中期望的起始地址相匹配。如果地址不匹配,可能会导致FPGA无法正确读取数据。

    4. 数据对齐
      某些FPGA设计可能要求数据对齐到特定的边界,例如32位或64位边界。确认生成的COE文件中的数据是否正确对齐。

    5. 数据格式
      确认COE文件中的数据格式(例如,十六进制、二进制)是否与FPGA设计中的要求相匹配。

    6. COE文件生成工具
      如果您使用的是自定义脚本或工具来生成COE文件,确认这些工具的输出是否正确。您可能需要查看工具的文档或源代码,以确保它按照预期工作。

    7. FPGA函数库
      如果您使用了FPGA函数库,确认库中是否已经包含了处理COE文件的功能,并且使用方法是否正确。

    8. 版本兼容性
      确认FPGA开发工具的版本与您的COE文件生成工具或脚本兼容。

    9. 错误信息
      查看FPGA工具的错误信息,它通常会提供关于不匹配问题的详细信息。

    10. 示例和文档
      查看FPGA开发工具的示例和文档,了解如何正确地生成和使用COE文件。

    如果您能提供COE文件生成代码和FPGA函数库的具体内容,我可以提供更具体的帮助。如果没有这些信息,我只能提供一般性的建议。通常,这种问题需要具体问题具体分析,因为不同的FPGA开发环境和设计可能会带来不同的挑战。

    评论 编辑记录
  • caperxi 2024-09-18 10:56
    关注
    获得0.20元问题酬金

    引自文心一言AI大模型:ERNIE-Speed-8K,若有帮助,还望采纳。

    您的问题描述中提到了COE文件不匹配的问题,但没有提供具体的错误信息或详细的背景信息,这使得问题的分析和解决变得比较困难。不过,我可以根据您提供的图片和描述给出一些可能的解决步骤和建议:

    1. 检查文件名和格式:首先确认您的COE文件的文件名和格式是否正确。有时可能因为文件名的拼写错误或格式不符合要求导致匹配失败。
    2. 核对文件内容:检查COE文件的内容是否与您期望的匹配。有可能文件内容被意外修改或损坏。
    3. 检查版本兼容性:确保您使用的软件和工具版本是兼容的。不同版本的软件可能有些许差异,可能导致文件匹配失败。
    4. 重新生成文件:如果可能的话,尝试重新生成COE文件,确保在生成过程中没有错误或遗漏。
    5. 查看详细的错误信息:通常软件会提供详细的错误信息或日志,这些信息可以帮助您更准确地定位问题所在。请查看相关的错误信息并尝试根据提示解决问题。
    6. 寻求专业帮助:如果您对解决此问题感到困惑,您可以寻求专业人士的帮助,比如在相关的技术论坛发帖询问,或者联系您的软件供应商的技术支持团队。

    由于您没有提供具体的错误信息和详细的背景信息,以上是一些通用的建议。如果您能提供更多的信息,我可能能够提供更具体的帮助。

    评论
  • bug菌¹ Java领域优质创作者 2024-09-18 11:22
    关注
    获得0.40元问题酬金

    该回答引用ChatGPT-4o,望对题主有所帮助/启发;若有帮助,还望采纳🤝🤝🤝


    根据你提供的描述,你在 MATLAB 中生成 COE 文件用于 FPGA 开发时,遇到了数据大小不匹配的错误。由于你提到的是有关 FPGA 的开发和 COE 文件生成,这通常涉及以下几个方面的问题:

    1. 数据格式不匹配:COE 文件用于 FPGA 中存储初始化数据,通常是内存初始化文件。如果数据的格式或位宽(bit width)不符合 FPGA 的预期,这就会导致报错。

    2. 大小不匹配:你提到“大小匹配问题”,这可能是指生成的 COE 文件数据长度或位宽与 FPGA 模块预期的大小不符。

    3. COE 文件格式问题:COE 文件的格式需要非常严格地遵守语法要求(例如,每行数据是否按位宽正确写入)。

    为了更好地帮助你,我列出以下几个方面的检查步骤,帮助你排查 COE 文件生成的问题。

    1. 检查 COE 文件格式

    确保生成的 COE 文件格式符合标准规范。典型的 COE 文件格式如下:

    memory_initialization_radix=16;  // 表示使用16进制
    memory_initialization_vector=
      data1,
      data2,
      data3,
      ...,
      dataN;


    常见的问题包括:

    • 是否定义了正确的 radix(例如,2进制、16进制等)。
    • 数据是否符合每个地址的位置要求,即每个数据是否按预期的位宽(例如 8 位、16 位、32 位等)对齐。

    2. 检查数据位宽

    你需要确保 FPGA 期望的位宽和你生成的 COE 文件数据格式一致。比如,如果 FPGA 期望的是 16 位宽度,而你生成的数据是 8 位的,这就会导致大小不匹配。

    解决方案:

    假设 FPGA 期望的是 16 位数据,而你的 MATLAB 代码生成了 8 位数据,可以使用以下代码将 8 位数据扩展到 16 位:

    data_16bit = uint16(data_8bit);  %8位数据转换为16

    同样,如果 FPGA 期望的是 32 位数据,类似的调整可以应用。

    3. 数据长度检查

    确保生成的 COE 文件中的数据量与 FPGA 模块所期望的地址空间大小一致。例如,如果 FPGA 的内存模块预期 1024 个数据,而你只生成了 512 个数据,或者生成了超过 1024 个的数据,就会导致报错。

    解决方案:

    在 MATLAB 中,你可以通过以下代码检查生成的数据是否符合 FPGA 所需的大小:

    expected_size = 1024;  % 假设FPGA期望1024个数据
    if length(data) ~= expected_size
        error('生成的数据大小与FPGA期望的大小不符');
    end


    4. COE 文件数据生成逻辑

    确保 MATLAB 代码生成的 COE 文件符合 FPGA 的预期。例如,确保每个数据之间用逗号分隔,行尾不要多余的符号。

    示例代码:

    % 生成 COE 文件
    fileID = fopen('output.coe', 'w');
    fprintf(fileID, 'memory_initialization_radix=16;\n');
    fprintf(fileID, 'memory_initialization_vector=\n');

    for i = 1:length(data)
        if i < length(data)
            fprintf(fileID, '%04X,\n', data(i));  % 使用16进制格式
        else
            fprintf(fileID, '%04X;\n', data(i));  % 最后一行用分号结束
        end
    end
    fclose(fileID);


    5. FPGA 侧配置检查

    确认 FPGA 项目的内存初始化模块或 RAM/ROM 块是否正确配置,例如地址空间大小、位宽、初始化文件路径等。如果这些配置与生成的 COE 文件不匹配,FPGA 将报错。

    6. 仔细检查错误信息

    错误信息对于理解问题的具体原因至关重要。确保你详细查看了 FPGA 编译器(如 Vivado、Quartus)提供的错误日志文件,查找有用的提示,例如:

    • 数据长度不匹配
    • 数据位宽不匹配
    • 文件格式错误

    总结

    根据上述建议,你可以:

    1. 检查 COE 文件格式,确保符合 FPGA 期望的格式。
    2. 检查数据的位宽,确保与 FPGA 的期望一致。
    3. 确保生成的数据量符合 FPGA 的地址空间。
    4. 查看 MATLAB 中是否有数据溢出或格式错误。
    5. 仔细阅读 FPGA 工具提供的报错信息。

    如果问题依然存在,建议你提供更详细的错误日志或相关代码部分,我可以进一步帮助分析。

    展开全部

    评论
  • 杨同学* 2024-09-18 11:34
    关注
    获得0.40元问题酬金

    该回答引用ChatGPT4o及杨同学*共同作答, 如有帮助,还请采纳。
    从您提供的图片和描述来看,生成 COE 文件的代码和 FPGA 的函数库存在匹配问题。问题的根本原因可能在于以下几点:

    1. COE 文件格式
      您的 MATLAB 脚本生成了一个 databen.coe 文件,其中定义了 memory_initialization_radix=2memory_initialization_vector。确认 coe 文件中的格式是否严格符合 FPGA IP 核的要求,尤其是在 memory_initialization_vector 的格式、值范围和向量分隔符方面。

    2. 位宽和深度
      您 FPGA 的 Block Memory Generator 可能需要特定位宽和深度的初始化数据。通过图片可见,您设置的 Port A Width1Port A Depth1024。请确认您生成的 .coe 文件中的数据数量与 FPGA 中设置的 depth 一致。另外,生成的数据位数应该与 FPGA 的 width 匹配。

    3. 数据初始化错误
      MATLAB 脚本中的随机数生成可能存在一些问题。例如,a = rand(1024, 1) 会生成在 (0, 1) 区间内的随机浮点数,您随后将这些浮点数转换为二进制值 (0 或 1)。请确保这些数据符合您的 FPGA 存储器初始化要求(例如二进制格式或位宽限制)。

    4. 文件路径问题
      图片中显示了加载路径 C:/Users/54379/Desktop/tech/databen.coe,请确保文件存在且路径无误。另外,FPGA 软件能够正确读取该文件,并且文件编码与 FPGA 工具要求的编码格式匹配(如 UTF-8)。

    排查建议:

    • 仔细检查 .coe 文件中的数据位宽和数据量是否与 FPGA 的 Port A 设置相匹配(位宽为1,深度为1024)。
    • 确保 coe 文件的格式无误,且每一行数据的分隔符和结尾符号严格遵守 FPGA 的要求。
    • 检查 MATLAB 脚本是否按照 FPGA IP 核的要求生成了正确的二进制向量。
    • 如果仍有错误,尝试将生成的 COE 文件和 FPGA 设置截图上传,这样可以进一步分析。

    希望这些建议能帮助您解决问题!如果有更多详细信息或截图,可以进一步沟通分析。

    评论
  • GISer Liu 2024-09-18 12:03
    关注
    获得0.40元问题酬金

    该回答引用自GPT-4o, 由博主 GISer Liu 编写:

    问题分析

    用户的问题是关于一个COE文件(通常用于FPGA开发中的初始化内存文件),尽管文件大小看起来匹配,但在使用时仍然报错,提示不匹配。这个问题可能涉及到COE文件的格式、内容、生成代码的正确性,或者是FPGA函数库的兼容性。

    解决方案

    1. 检查COE文件格式

    COE文件通常有特定的格式要求,包括文件头、数据格式、分隔符等。首先,确保COE文件的格式是正确的。

    memory_initialization_radix=16;
    memory_initialization_vector=
    0000,
    0001,
    0002,
    ...


    2. 检查生成COE文件的代码

    确保生成COE文件的代码没有错误,特别是数据转换和写入部分。以下是一个生成COE文件的示例代码大纲:

    # 代码大纲
    # 1. 读取图片数据
    # 2. 将数据转换为所需的格式(如16进制)
    # 3. 写入COE文件

    # 具体代码
    def generate_coe(image_path, coe_path):
        # 读取图片数据
        with open(image_path, 'rb') as img_file:
            image_data = img_file.read()

        # 将数据转换为16进制
        hex_data = [f'{byte:02X}' for byte in image_data]

        # 写入COE文件
        with open(coe_path, 'w') as coe_file:
            coe_file.write("memory_initialization_radix=16;\n")
            coe_file.write("memory_initialization_vector=\n")
            coe_file.write(",\n".join(hex_data))
            coe_file.write(";")

    # 调用函数生成COE文件
    generate_coe('image.bin', 'output.coe')


    3. 检查FPGA函数库的兼容性

    确保FPGA函数库支持你生成的COE文件格式。如果函数库有特定的要求,比如数据位宽、字节顺序等,需要在生成COE文件时进行相应的调整。

    4. 验证COE文件内容

    手动检查生成的COE文件内容,确保数据转换正确,没有遗漏或错误的数据。

    总结

    1. 检查COE文件格式:确保文件头和数据格式正确。
    2. 检查生成COE文件的代码:确保代码没有错误,特别是数据转换和写入部分。
    3. 检查FPGA函数库的兼容性:确保函数库支持你生成的COE文件格式。
    4. 验证COE文件内容:手动检查生成的COE文件内容,确保数据转换正确。

    通过以上步骤,应该能够定位并解决COE文件不匹配的问题。如果问题仍然存在,请提供更多的错误信息或代码片段,以便进一步分析。

    如果该回答解决了您的问题,请采纳!如果没有,请私信联系或评论您的疑惑

    展开全部

    评论
  • 唯有遗忘最漫长 2024-09-18 12:33
    关注
    获得0.20元问题酬金

    chatgpt回答如下

    COE 文件(Coefficient File)通常用于 FPGA 开发中,用于初始化 RAM 或 ROM 的内容。如果你遇到“文件不匹配”或类似的问题,可能涉及到几个方面的问题。以下是一些常见的问题及解决方法:

    1. 文件格式

    COE 文件通常有固定的格式。确保你的 COE 文件遵循以下格式:

    memory_initialization_radix=16;
    memory_initialization_vector=
    0000,
    0001,
    0002,
    ...
    FFFF;

    • **memory_initialization_radix**:指定数据的基数,通常是 16(十六进制),2(二进制),或 10(十进制)。
    • **memory_initialization_vector**:指定内存初始化数据,每一行表示一个内存单元的内容。

    确保:

    • memory_initialization_radixmemory_initialization_vector 的格式与工具的要求一致。
    • 各数据行之间用逗号分隔,并以分号结束。

    2. 数据大小

    确认 COE 文件中的数据大小与 FPGA 内存的要求匹配。如果 FPGA 需要特定大小的内存(比如 64KB),你的 COE 文件也需要包含相应数量的数据。

    例如,如果你的内存有 1024 个地址位置,每个位置存储 8 位数据,你的 COE 文件应该有 1024 个数据项。

    3. 数据对齐

    确认数据是否对齐。如果 FPGA 内存要求数据对齐,而 COE 文件中的数据没有对齐,可能会导致不匹配错误。确保每个数据项的宽度与 FPGA 的要求一致。

    4. 文件路径和名称

    确认你在 FPGA 工具中引用的 COE 文件路径和名称是否正确。如果路径错误,工具可能会无法找到文件或加载错误的文件。

    5. 文件内容

    检查 COE 文件的内容是否正确:

    • 确保没有非法字符或额外的空格。
    • 确保文件中所有数据都在 memory_initialization_vector 的范围内。

    6. 工具设置

    确保 FPGA 工具或开发环境的设置与 COE 文件的格式相匹配。不同的工具(如 Xilinx Vivado、Altera Quartus)可能对 COE 文件有不同的要求。检查工具的文档,确保 COE 文件的格式与工具要求一致。

    7. 文件编码

    确认 COE 文件的编码格式是否正确。通常,COE 文件应该是纯文本文件。如果你的文件是其他编码格式,尝试将其转换为 UTF-8 编码。

    8. 示例 COE 文件

    一个简单的 COE 文件示例如下:

    memory_initialization_radix=16;
    memory_initialization_vector=
    00,
    01,
    02,
    03,
    04,
    05,
    06,
    07,
    08,
    09,
    0A,
    0B,
    0C,
    0D,
    0E,
    0F;


    这个文件初始化了 16 个内存地址,每个地址存储一个 8 位的十六进制值。

    9. 调试步骤

    1. 验证 COE 文件的格式:确保符合工具的要求。
    2. 检查 COE 文件的大小:与 FPGA 内存要求匹配。
    3. 测试文件内容:用工具或脚本读取文件,确保文件内容正确。
    4. 查阅工具文档:了解工具对 COE 文件的要求。
    5. 重新生成 COE 文件:如果可能,尝试重新生成文件并重新加载。

    如果以上步骤无法解决问题,建议检查 FPGA 工具的错误日志或文档,获取更多关于错误的信息。如果你能提供具体的错误信息或 COE 文件的内容,我可以提供更详细的帮助。

    展开全部

    评论
  • 专家-吕布[在线] 2024-09-18 12:35
    关注

    引自当下最先进的AI大模型:ChatGPT o1-preciew,若有帮助,还望采纳。


    从您提供的图片来看,问题可能出现在您生成的 COE 文件格式上,导致 FPGA 工具无法正确读取和初始化内存。根据一般 COE 文件格式规范以及您的代码,以下是几个可能导致问题的地方和建议:

    ### 1. **COE 文件格式检查**
       - COE 文件应包含如下内容:

         memory_initialization_radix=2;
         memory_initialization_vector=
         00000000,
         00000001,
         00000010,
         ...;

       - **注意事项**     1. `memory_initialization_radix` 指定进制,您这里指定的是二进制(2)。
         2. `memory_initialization_vector` 包含初始化数据向量,每一行数据以逗号分隔,最后一行以分号结束。
         3. 如果数据没有以正确的格式结束(如缺少逗号或分号),FPGA 工具会无法解析该文件。

    ### 2. **MATLAB 代码检查**
       您的 MATLAB 代码用于生成随机二进制数据并写入到 COE 文件中。检查以下代码片段是否符合标准格式:



       a = rand(1024, 1);  % 生成1024个随机数
       fid = fopen('databen.coe', 'w');
       fprintf(fid, 'memory_initialization_radix=2;\n');  % 设定二进制格式
       fprintf(fid, 'memory_initialization_vector=\n');  % 初始化向量声明

       for i = 1:1024
           if a(i) < 0.5
               fprintf(fid, '0');  % 小于0.5写0
           else
               fprintf(fid, '1');  % 大于等于0.5写1
           end

           % 判断是否为最后一个数,如果不是则加逗号
           if i < 1024
               fprintf(fid, ',\n');
           else
               fprintf(fid, ';\n');  % 最后一个数后加分号
           end
       end
       fclose(fid);


    ### 3. **常见问题排查**
       - **文件路径问题**:确保文件路径正确,避免由于路径问题无法加载 COE 文件。你可以尝试将 COE 文件放在更简单的路径下。
       - **文件格式**:有时候编辑器保存文件时可能会引入隐藏字符(例如 BOM 头),建议使用纯文本编辑器(如 Notepad++)检查文件并重新保存为纯文本格式。
       - **数据格式错误**:确保数据每行都以逗号结尾,最后一行以分号结尾。如果数据量较大,也可以检查是否有遗漏的分号或逗号。

    ### 4. **具体报错分析**
       FPGA 工具提示您的 COE 文件无法通过验证,可能是因为格式不正确或文件内容不完整。建议:
       1. 重新检查 MATLAB 生成的 COE 文件,确保格式完全正确。
       2. 尝试用简化数据(如减少生成的位数)生成一个简单的 COE 文件,手动检查是否可以成功加载。

    ### 总结
    - 确保 COE 文件的格式符合标准,特别是 `memory_initialization_vector` 部分。
    - 检查 MATLAB 代码输出的 COE 文件是否完全符合要求,尤其是逗号和分号的使用。
    - 如果有问题,手动编辑生成的 COE 文件以确保格式无误。

    如果问题仍然存在,可以将 COE 文件内容展示出来,我可以进一步帮您检查。


    展开全部

    评论
  • threenewbee 2024-09-18 16:03
    关注
    获得0.40元问题酬金
    评论
  • 才华横溢caozy 2024-09-19 00:59
    关注
    获得0.20元问题酬金

    以下答案是由GPT4-pro回答,本人整理后的结果,如有帮助,还请采纳!
    在你的问题中,COE文件的问题通常与FPGA中的内存初始化配置错误或数据格式不匹配有关。通过你提供的三张图片,我可以大致推测出你在生成COE文件时可能存在以下几个常见问题:

    1. COE文件格式错误或不符合要求
    2. COE文件中的数据格式或大小与FPGA设计的预期不一致
    3. 内存地址和初始化值的映射关系有误

    一、分析COE文件问题

    首先要确保COE文件的格式是正确的。通常COE文件具有固定的格式,主要包括:

    • memory_initialization_radix: 用于指定数据的进制,通常是2(二进制)、16(十六进制)等。
    • memory_initialization_vector: 这是实际的数据载体,表示要填充进存储器的数据值。每个值应该以当前指定的进制填写。

    常见的COE文件结构:

    memory_initialization_radix=16;  // 指定数据格式为16进制
    memory_initialization_vector=
    0011,
    FF23,
    0234,
    ...  // 数据的逐个列出,注意需要分隔符(通常是逗号或空格)


    二、可能的问题与解决方案

    1. 数据的进制与FPGA设计的匹配问题

    从图片来看,你生成的COE文件可能存在进制选择问题。检查你的FPGA设计是否要求的是二进制、十六进制或其它进制的数据。例如,如果FPGA设计中要求的是十六进制数据,而你在COE文件中提供的是二进制数据(或反之),那么会导致数据不匹配问题。确保COE文件的 memory_initialization_radix 与FPGA内部处理的进制匹配。

    解决思路:

    • 检查FPGA设计要求的数据格式。
    • 确保COE文件中的 memory_initialization_radix 设置为正确的值(例如,二进制或十六进制)。

    2. 数据长度或内存大小不一致

    如果COE文件中指定的数据量与FPGA中定义的存储器深度不匹配,FPGA在读取COE文件时就会报错。例如,如果FPGA设计中要求初始化1024个存储单元,而COE文件只提供了1000个数据项,那么会报不匹配的错误。

    解决思路:

    • 仔细检查FPGA中定义的存储器深度(例如RAM或ROM的大小)。
    • 确保COE文件中提供的数据项与FPGA设计中要求的存储单元数量一致。如果不够,可以填充空值(通常为0)。

    3. 数据分隔符或格式问题

    根据图片显示,COE文件的内容可能包含错误的分隔符或换行符。例如,FPGA工具通常要求COE文件中的数据项用逗号分隔,行尾有时需要加上换行符或特殊标记符。

    解决思路:

    • 检查COE文件中的数据项之间的分隔符是否正确,通常是逗号。
    • 检查是否有多余的空格或不规范的换行符,确保每个数据项的格式正确。

    4. FPGA工具对COE文件的严格要求

    不同的FPGA工具对COE文件的解析可能有所不同,某些工具对格式要求严格,可能会因为小小的格式错误而导致“数据不匹配”的错误。

    解决思路:

    • 尝试手动检查COE文件中的格式问题,或者使用工具来生成COE文件,确保每个细节符合要求。

    三、具体的解决步骤

    根据以上分析,可以分以下几个步骤逐步解决问题:

    1. 检查COE文件的进制设置

    确保 memory_initialization_radix 是正确的。假设你的FPGA设计要求16进制数据,但COE文件中使用的是二进制,则需要做出如下修改:

    错误示例:

    memory_initialization_radix=2;
    memory_initialization_vector=
    00000011,
    11111111,
    ...


    正确示例:

    memory_initialization_radix=16;
    memory_initialization_vector=
    03,
    FF,
    ...


    2. 检查数据项的数量和大小

    如果你的FPGA设计要求的存储器深度是1024,而你的COE文件中只定义了1000个数据项,那么需要补齐24个数据项。可以用0填充,确保所有存储单元都被初始化。

    示例:

    memory_initialization_vector=
    0011,
    FF23,
    0234,
    ... // 正确的数据
    0000, // 填充数据,直到匹配存储器大小
    0000;


    3. 检查分隔符和格式

    确保每行数据项之间有正确的分隔符。通常是逗号分隔,最后一行可以选择不加逗号。

    示例:

    memory_initialization_vector=
    0011,
    FF23,
    0234,
    ...  // 数据项用逗号分隔
    ;


    4. 工具检查和生成

    最后,如果手动生成COE文件仍然有问题,建议使用FPGA开发工具提供的功能来自动生成COE文件,确保其格式完全符合FPGA工具的要求。

    四、总结

    COE文件“数据不匹配”问题通常是由于进制、数据大小和格式不正确导致的。通过以下步骤可以逐步排查并解决问题:

    1. 确保COE文件中的进制设置与FPGA设计要求一致
    2. 确保COE文件中的数据项数量与FPGA中存储器的深度一致
    3. 检查数据项的格式和分隔符是否符合工具要求
    4. 使用FPGA工具自动生成COE文件,确保格式正确

    这样,你应该能够找到COE文件不匹配的问题所在并加以解决。

    展开全部

    评论
  • 百锦再@新空间代码工作室 全栈领域优质创作者 2024-09-19 01:46
    关注
    获得0.40元问题酬金

    Gpt辅助回答,我来为你把关


    这个问题可能涉及到生成coe文件和FPGA函数库的相关知识。首先,coe文件用于存储初始化数据,通常用于FPGA设计中的存储器初始化。而FPGA函数库则是一系列可重复使用的函数、模块或子系统,用于加速FPGA设计开发过程。

    在生成coe文件时,需要确保数据和地址的大小匹配,否则会导致不匹配的报错。可能是因为数据和地址在生成coe文件时没有正确对齐或者数据大小超过了地址范围导致的。

    下面是一个简单的coe文件生成示例:

    module coe_generator(input [7:0] data [0:255],output reg [15:0] addr [0:255]);

    initial begin$display("
    memory_initialization_radix=16;
    "
    );
    $display("
    memory_initialization_vector="
    );

    for (int i = 0;
    i <
    256;
    i = i + 1) begin$display("
    %02X"
    , data[i]);
    endend
    endmodule

    以上示例中,通过一个Verilog模块生成coe文件,保证数据和地址的大小匹配。希望能帮助您解决这个问题。如果有任何不清楚的地方,欢迎进一步提问。


    有问题你别着急,评论留言都可以,看到马上就回复,尽量及时补充齐
    评论
  • 东方佑 2024-09-21 05:45
    关注
    获得0.40元问题酬金

    由于我无法直接查看图片,因此无法直接看到您的coe文件内容、生成coe的代码或FPGA函数库的具体细节。不过,我可以提供一些常见的coe文件错误和解决问题的步骤,这些可能会帮助您诊断问题。
    coe(Core Generator)文件通常是用来初始化FPGA中的一些存储器模块,如ROM、RAM或FIFO。coe文件中的错误可能会导致以下几种问题:

    1. 大小不匹配:这通常意味着coe文件中的数据量与FPGA设计中的存储器大小不匹配。
    2. 格式错误:coe文件必须遵循特定的格式,否则加载时会产生错误。
      以下是一些可能的诊断步骤:

      检查coe文件格式

      确保您的coe文件遵循以下基本格式:
      memory_initialization_radix = 2;  // 或者16, 10等,取决于数据是二进制、十六进制还是十进制
      memory_initialization_vector =
      256'h000102...;  // 用适当的数据填充


      检查数据大小

    • 确认您的coe文件中的数据位数与FPGA设计中定义的存储器大小相匹配。例如,如果您的RAM是256x8位,那么您需要有256个8位的值。
    • 如果您的数据是十六进制,每个十六进制数字代表4位,所以256x8位的数据需要512个十六进制数字。

      检查数据类型

    • 确认您在coe文件中使用的数值进制(二进制、十六进制、十进制)与FPGA设计中的预期进制相匹配。

      检查数据对齐

    • 如果您的数据需要在特定的边界上对齐(例如,32位或64位边界),请确保您的coe文件中的数据正确对齐。

      检查语法错误

    • 确保没有多余的空格、逗号或其他语法错误。

      检查FPGA设计

    • 确认FPGA设计中的存储器模块配置与coe文件中的数据相匹配。

      示例检查

      假设您有一个256x8位的RAM,以下是一个正确的coe文件示例:
      memory_initialization_radix = 16;
      memory_initialization_vector =
      256'h00010203...; // 填充直到有256个十六进制数

      如果您的coe文件看起来是正确的,但仍然有问题,请尝试以下步骤:
    1. 在FPGA开发环境中验证:使用FPGA开发环境(如Xilinx ISE或Vivado)中的工具来验证coe文件。
    2. 检查日志文件:仔细检查FPGA编译和综合的日志文件,这些文件通常会提供关于数据不匹配的具体信息。
    3. 简化问题:尝试用一个小的、已知的良好coe文件来初始化存储器,看看是否可以正常工作。如果可以,逐步复杂化数据,以确定问题所在。
      如果问题依旧存在,您可以尝试提供coe文件的具体内容或生成coe文件的代码片段,这样我可以提供更具体的帮助。

    展开全部

    评论
  • Seal^_^ 云原生领域优质创作者 2024-09-21 10:59
    关注
    获得0.40元问题酬金

    🍀🍀🍀本答案参考ChatGPT,并由Seal^_^整理回复。

    从您提供的错误信息来看,问题似乎出在COE(Coefficient File,系数文件)文件的路径或文件名在IP核配置过程中被错误地处理了。具体来说,错误信息中提到参数 'Coe File(Coe Filey' 看起来像是 'Coe File' 后面多了一个 y,这很可能是个输入错误或者是在某处复制粘贴时产生的。

    为了解决这个问题,您可以按照以下步骤操作:

    1. 检查IP核配置界面

      • 打开您的FPGA设计环境(如Vivado、Quartus等),并找到配置该块存储(Block Memory)IP核的界面。
      • 检查“COE File”或类似名称的字段,确保字段名称正确无误,且没有多余的字符(如y)。
    2. 检查COE文件路径和文件名

      • 确保您提供的COE文件路径 'C:/Users/54379/Desktop/tech/databen.coe' 是正确的,并且该文件确实存在于该路径下。
      • 尝试在文件浏览器中直接访问该路径,看看是否能找到并打开databen.coe文件。
    3. 重新配置IP核

      • 清除或重置当前IP核的配置。
      • 重新输入COE文件的正确路径,并确保没有额外的字符或错误。
      • 重新生成IP核配置。
    4. 检查IP核的其他配置

      • 确保IP核的其他所有配置参数都符合您的设计需求。
      • 如果可能,查看IP核的用户手册或参考设计,以确保所有设置都是正确的。
    5. 重新编译和生成比特流

      • 在完成所有更改后,重新编译您的FPGA设计。
      • 检查是否还有其他错误或警告信息。
    6. 查看错误和警告日志

      • 仔细阅读FPGA设计环境的错误和警告日志,以获取更多关于问题的详细信息。
    评论
  • 喵手 2024-09-21 14:36
    关注
    获得0.40元问题酬金

    该回答引用ChatGPT辅助答疑,若有帮助,还请题主采纳。


    由于看不到具体的代码和报错信息,以下是一些常见的问题和排查建议,可能帮助你找到 COE 文件不匹配的原因:

    常见原因及排查步骤

    1. 数据格式不匹配:检查 COE 文件中数据的格式与 FPGA 函数库中所期望的格式是否一致。COE 文件通常包含两个部分:memory_initialization_radix(数据的进制,例如 2、10、16)和 memory_initialization_vector(数据序列)。确保 radix 和数据序列的格式与 FPGA 的需求匹配。

    2. 数据大小不匹配:确认 COE 文件中的数据量是否与 FPGA 内存模块的大小一致。FPGA 模块对数据的大小、行数、列数等可能有特定要求,如果 COE 文件的数据超过或不足,会报错。

    3. 空格和换行符COE 文件中多余的空格、换行符或分隔符(如逗号)也可能导致格式不匹配问题。确保数据序列格式没有多余的字符或符号。

    4. 数据范围问题:检查 COE 文件中的数据是否超出了 FPGA 内存模块允许的数值范围。例如,如果模块只支持 8 位数据,而 COE 文件中的某些数据超出了这个范围,则会导致错误。

    5. 内存初始化声明错误:确保 COE 文件的头部声明了正确的初始化方式,如 memory_initialization_radix=16;。并确保数据列表是按照声明的进制表示。

    6. FPGA 仿真工具的问题:有些仿真工具在解析 COE 文件时可能有特定要求,确认你使用的工具版本与文件格式是否完全兼容。

    如何排查

    1. 逐行检查:逐行检查 COE 文件,确保每一行的格式都符合预期。

    2. 对比测试:用一个已知正常的 COE 文件进行测试,看看是否能正常运行。如果正常,则对比文件差异,找出问题点。

    3. 简化文件内容:将 COE 文件的内容简化,只保留少量数据进行测试,看是否还能复现错误。

    4. FPGA 配置检查:检查 FPGA 项目的配置文件和 IP 核的属性,确认初始化文件路径和格式设置是否正确。

    如果有具体的错误信息或代码片段,可以进一步提供,这样能帮助定位问题。

    评论
  • 小明爱吃火锅 2024-09-23 05:00
    关注
    获得0.20元问题酬金

    引用文心一言回答:
    由于看不到具体的代码和报错信息,以下是一些常见的问题和排查建议,可能帮助你找到 COE 文件不匹配的原因:

    常见原因及排查步骤
    数据格式不匹配:检查 COE 文件中数据的格式与 FPGA 函数库中所期望的格式是否一致。COE 文件通常包含两个部分:memory_initialization_radix(数据的进制,例如 2、10、16)和 memory_initialization_vector(数据序列)。确保 radix 和数据序列的格式与 FPGA 的需求匹配。

    数据大小不匹配:确认 COE 文件中的数据量是否与 FPGA 内存模块的大小一致。FPGA 模块对数据的大小、行数、列数等可能有特定要求,如果 COE 文件的数据超过或不足,会报错。

    空格和换行符:COE 文件中多余的空格、换行符或分隔符(如逗号)也可能导致格式不匹配问题。确保数据序列格式没有多余的字符或符号。

    数据范围问题:检查 COE 文件中的数据是否超出了 FPGA 内存模块允许的数值范围。例如,如果模块只支持 8 位数据,而 COE 文件中的某些数据超出了这个范围,则会导致错误。

    内存初始化声明错误:确保 COE 文件的头部声明了正确的初始化方式,如 memory_initialization_radix=16;。并确保数据列表是按照声明的进制表示。

    FPGA 仿真工具的问题:有些仿真工具在解析 COE 文件时可能有特定要求,确认你使用的工具版本与文件格式是否完全兼容。

    如何排查
    逐行检查:逐行检查 COE 文件,确保每一行的格式都符合预期。

    对比测试:用一个已知正常的 COE 文件进行测试,看看是否能正常运行。如果正常,则对比文件差异,找出问题点。

    简化文件内容:将 COE 文件的内容简化,只保留少量数据进行测试,看是否还能复现错误。

    FPGA 配置检查:检查 FPGA 项目的配置文件和 IP 核的属性,确认初始化文件路径和格式设置是否正确。

    如果有具体的错误信息或代码片段,可以进一步提供,这样能帮助定位问题。

    评论
  • LeonDL168 2024-09-24 01:20
    关注
    获得0.20元问题酬金

    在MATLAB代码中,你写入COE文件的格式可能存在问题。确保memory_initialization_radix和memory_initialization_vector之间正确地使用了换行符

    评论
  • GIS工具开发 2024-09-25 15:43
    关注
    获得0.20元问题酬金

    请检查您的 MATLAB 代码是否存在错误。错误的 MATLAB 代码可能会导致 COE 文件生成不匹配的问题。

    评论
  • 会跑的小鹿 2024-09-25 15:44
    关注
    获得0.20元问题酬金

    确保您的FPGA配置中的内存大小与您生成的coe文件大小一致。

    评论
  • Unity打怪升级 2024-09-25 15:58
    关注
    获得0.20元问题酬金

    从你描述的现象来看,COE 文件生成时,FPGA 报告大小不匹配的问题,可能出在以下几个方面:

    1. COE 文件格式问题

    COE 文件格式非常重要,需要确保文件严格按照规定的格式编写。如果格式有任何错误,比如缺少某些标识符、换行符、分隔符等,FPGA 工具可能无法正确读取,导致报错。

    一个典型的 COE 文件格式如下:

    memory_initialization_radix=2;
    memory_initialization_vector=
    01001001,
    00001111,
    11110000,
    ...
    ;


    注意几点:

    • memory_initialization_radix 定义了数字的基数,比如 2 表示二进制,16 表示十六进制。
    • memory_initialization_vector 列出了初始化的内存值,每个值之间用逗号隔开,最后一行要以分号结束。

    检查内容:

    • 确保 COE 文件中的每个数值格式一致,基数与数值匹配。
    • 每一行的数据是否以正确的格式结束,特别注意逗号和分号的使用。

    2. COE 文件中数据的数量与配置不匹配

    在 FPGA 中,内存的大小和宽度是预先配置的。如果生成的 COE 文件中的数据数量或数据位宽与 FPGA 的内存配置不匹配,也会导致不匹配的错误。

    例如:

    • 如果 FPGA 配置的 RAM 是 1024x8 的(即 1024 个地址,每个地址存储 8 位),但是 COE 文件中提供了超过 1024 个数据,或者每个数据的位宽超过 8 位,则会出现不匹配的错误。

    检查内容:

    • 在 FPGA 配置页面中查看 RAM 的深度和位宽,并确保 COE 文件的数据数量和位宽与之匹配。
    • COE 文件中是否有多余的数值(即超过配置的内存深度)。

    3. 文件换行符或者字符编码问题

    有时,尤其是在不同的操作系统间使用文件(例如 Windows 和 Linux),换行符可能会不兼容。某些工具对换行符比较敏感,如果使用了不兼容的换行符,FPGA 可能无法正确解析文件。

    检查内容:

    • 确保文件的换行符是标准的 Unix 或 Windows 换行符。可以使用编辑器(如 Notepad++ 或 Sublime Text)检查并统一为 LF 或 CRLF。
    • 确保文件的编码格式为 UTF-8,避免文件中出现隐藏的非法字符。

    4. 生成 COE 文件的代码

    你展示的 MATLAB 代码用于生成 COE 文件。如果生成的过程中没有考虑数据的格式或大小,生成的文件可能会导致问题。

    以下是你可以检查的几个点:

    • 确保 memory_initialization_radix 的值正确,匹配你的数据。
    • 确保生成的 memory_initialization_vector 的每个数值都是按照 FPGA 要求的位宽。
    • 每个数据行之间是否正确地添加了逗号和换行,文件的最后是否以分号 ; 结尾。

    MATLAB 示例代码:

    a = rand(1024,1);
    fid = fopen('databen.coe', 'w');
    fprintf(fid, 'memory_initialization_radix=2;\n');
    fprintf(fid, 'memory_initialization_vector=\n');

    for i=1:1024
        if a(i,1) < 0.5
            fprintf(fid, '0');
        else
            fprintf(fid, '1');
        end

        if i < 1024
            fprintf(fid, ',\n'); % 每一行以逗号结尾
        else
            fprintf(fid, ';\n'); % 最后一行以分号结尾
        end
    end

    fclose(fid);


    在这个示例中,确保:

    • 二进制输出与 memory_initialization_radix 定义匹配。
    • 生成的 COE 文件符合你 FPGA 的要求。

    5. FPGA 选项中的配置

    从图片上看到你在使用 Xilinx 的 Block Memory Generator IP 核。在这里确保:

    • 内存大小(Memory Size)Port A WidthPort A Depth 的设置要与 COE 文件中的数据格式一致。如果你的 COE 文件有 1024 行二进制数,并且每个数是 8 位宽,那么在 FPGA 生成器中要设置 1024 深度,8 位宽度。
    • COE 文件路径:确保加载的 COE 文件路径正确且文件没有损坏。

    6. 更具体的错误日志

    如果报错的提示信息比较具体,描述了哪个部分有问题,可以仔细查看错误的具体位置。Xilinx 的工具通常会在报错时提示问题出现的具体行号或格式问题,仔细检查这些提示可能有助于找到问题。

    总结:

    1. 检查 COE 文件的格式,包括逗号、分号、换行符等。
    2. 确保 COE 文件中的数据量与 FPGA 的内存配置相符。
    3. 确保 memory_initialization_radixmemory_initialization_vector 的值匹配。
    4. 检查 FPGA 的内存配置(位宽、深度)是否与生成的 COE 文件相匹配。
    5. 如果仍然报错,查看更详细的错误信息以定位问题。

    你可以根据这些步骤一步一步检查并修正生成的 COE 文件和 FPGA 的设置。

    展开全部

    评论
编辑
预览

报告相同问题?

问题事件

  • 系统已结题 9月25日
  • 创建了问题 9月18日

悬赏问题

  • ¥15 PADS Logic 原理图
  • ¥15 PADS Logic 图标
  • ¥15 电脑和power bi环境都是英文如何将日期层次结构转换成英文
  • ¥20 气象站点数据求取中~
  • ¥15 如何获取APP内弹出的网址链接
  • ¥15 wifi 图标不见了 不知道怎么办 上不了网 变成小地球了
手机看
程序员都在用的中文IT技术交流社区

程序员都在用的中文IT技术交流社区

专业的中文 IT 技术社区,与千万技术人共成长

专业的中文 IT 技术社区,与千万技术人共成长

关注【CSDN】视频号,行业资讯、技术分享精彩不断,直播好礼送不停!

关注【CSDN】视频号,行业资讯、技术分享精彩不断,直播好礼送不停!

客服 返回
顶部
