RVIZ不小心调了一下东西，然后显示不出地图了，只有雷达扫描的区域

Question

之前是能正常显示出地图，但是不小心调了一些设置就只有雷达扫描的区域了，请问一下这怎么解决？

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

RVIZ地图显示问题

你遇到的问题是RVIZ中地图显示不出，只显示雷达扫描的区域。这可能是由于RVIZ的配置问题或地图文件问题引起的。

以下是一些可能的解决方案：

1. 检查RVIZ配置：检查RVIZ的配置文件（通常是~/.rviz/config），确保地图显示的参数没有被修改。可以尝试恢复默认配置。
2. 检查地图文件：检查地图文件是否损坏或不完整。如果地图文件损坏，可以尝试重新生成地图文件。
3. 检查雷达数据：检查雷达数据是否正确。如果雷达数据不正确，可能会导致地图显示不出。
4. 检查RVIZ插件：检查RVIZ插件是否正确安装和配置。如果插件不正确，可能会导致地图显示不出。
5. 尝试重新启动RVIZ：尝试重新启动RVIZ，可能会解决问题。

如果以上解决方案都不能解决问题，可以提供更多的信息和错误日志，以便更好地帮助你解决问题。

Answer 2

让 “紫雾凌寒” 来帮你回答,本回答结合 DeepSeek

如果还有问题，请评论或点击头像私信，如果有帮助到您, 请关注、采纳、点赞

1. 关键点分析：
   - 原本能正常显示地图，调整设置后地图消失只剩雷达扫描区域，说明地图显示相关的设置被更改。
   - 需要找到影响地图显示的具体设置项并恢复正确设置。
2. 解决方案：
   - 首先检查RVIZ界面中与地图显示相关的插件状态。在RVIZ界面中，找到“Displays”面板。
   - 确认“Map”插件是否处于启用状态且配置正确。如果“Map”插件被禁用，点击其旁边的“Enabled”复选框启用它。
   - 检查地图主题（Topic）设置。地图通常通过一个ROS主题来发布和显示，确保在RVIZ中订阅的地图主题正确。例如，如果地图是由/map主题发布的，要保证RVIZ中“Map”插件的“Topic”字段设置为/map。
   - 另外，还要检查地图数据的加载情况。如果地图数据文件路径设置错误或者地图数据损坏，也会导致地图无法显示。确认地图数据文件的路径在RVIZ配置中设置正确（如果有相关路径设置选项的话）。
   - 示例代码（假设使用Python编写一个简单的ROS节点来检查地图主题是否被正确订阅）：

import rospy
from nav_msgs.msg import OccupancyGrid

def map_subscriber_callback(msg):
    rospy.loginfo("Received map data")

def map_subscriber():
    rospy.init_node('map_subscriber', anonymous=True)
    rospy.Subscriber("/map", OccupancyGrid, map_subscriber_callback)
    rospy.spin()

if __name__ == '__main__':
    map_subscriber()

• 运行上述代码，如果能正常打印出“Received map data”，说明地图主题订阅正常，否则需要检查主题名称等设置。
  3. 不同解决方案优缺点：
• 检查插件状态：
  • 优点：简单直接，能快速发现插件是否被误操作禁用。
  • 缺点：如果是插件配置参数等深层次问题，可能无法解决。
• 检查主题设置：
  • 优点：针对性强，能直接确认地图数据传输的关键环节是否正确。
  • 缺点：需要对ROS主题机制有一定了解，否则可能找不到问题所在。
• 检查地图数据加载：
  • 优点：从根源上排查地图数据本身的问题。
  • 缺点：可能需要熟悉地图数据格式和加载流程，排查过程相对复杂。
    4. 总结：
    通过检查RVIZ中地图插件状态、主题设置以及地图数据加载情况等方面，逐步排查找出导致地图无法显示的原因并进行相应调整，通常可以解决地图显示异常的问题。

希望以上解答对您有所帮助。如果您有任何疑问，欢迎在评论区提出。

Answer 3

让阿豪来帮你解答，本回答参考chatgpt3.5编写提供，如果还有疑问可以评论或留言

根据您提供的问题描述，您在使用某个地图显示应用时，之前可以正常显示地图，但现在只有雷达扫描的区域可见。针对这个问题，以下是一些可能的解决方案和思路：

一、检查设置

1. 地图类型设置：
   • 验证地图设置中是否选择了正确的地图类型（如卫星图、地形图等）。
   • 确保没有误设置为只显示雷达扫描区域。
2. 图层管理：
   • 检查图层显示选项，确保没有关闭地图基础层而仅显示雷达层。
   • 可以尝试重置为默认图层设置。

二、调试代码

如果您在代码中实现地图显示，建议检查以下代码段：

示例代码（使用JavaScript和Map API）

// 假设使用一个地图 API，例如 Leaflet.js
var map = L.map('map').setView([51.505, -0.09], 13);
// 添加地图图层 - 确保基础地图层已添加
var baseLayer = L.tileLayer('https://{s}.tile.openstreetmap.org/{z}/{x}/{y}.png', {
    maxZoom: 19,
}).addTo(map);
// 添加雷达扫描层（如果有）
var radarLayer = L.layerGroup().addTo(map);
// 检找确保所有图层都被添加到地图中
L.control.layers(null, {
    'Radar Layer': radarLayer
}).addTo(map);

三、重新加载地图

• 有时候，地图可能由于某种原因未能正确渲染。试着重新加载页面或地图视图。
• 清除浏览器缓存（Ctrl + F5刷新）也可能解决此类问题。

四、更新或恢复设置

• 如果您不记得自己修改了哪些设置，可以考虑将应用重置为默认设置。通常在应用的设置菜单中会有此选项。

五、查看控制台日志

• 如果您使用的是开发者工具，可以查看控制台（Console）是否有报错信息，这些信息可能指引您找到问题的根源。

案例分析

假设您在使用一个地图 API（如 Leaflet）时遇到上述情况，您可以尝试逐步调试，逐个排除故障。例如： 1. 如果移除了基础地图图层，只留下雷达图层，而系统依然正常工作，说明问题可能在于基础图层的加载。 2. 如果添加了基础图层后地图恢复正常，那可能是之前某些配置被错误修改导致未能加载基础地图。

结论

通过以上步骤，您应该能够确定问题所在并纠正它。如果以上方法仍无法解决，建议查阅使用的地图服务的官方文档，或寻求社区支持。

Answer 4

让【宝码香车】来帮你解答，本回答参考DeepSeek编写，并整理提供。
如果还有疑问可以点击头像关注私信或评论。如果答案让您满意，请采纳、点赞、关注，非常感谢！

根据您描述的情况，RVIZ突然无法显示完整地图而只显示雷达扫描区域，通常是由于显示设置或坐标系配置问题导致的。以下是几种常见的解决方法：

---

1. 检查地图显示设置

在左侧 Displays 面板中：

• 确保地图的显示层（如 Map 或 OccupancyGrid）已勾选。
• 检查 Topic 是否正确指向地图话题（通常是 /map）。
• 确认 Alpha（透明度）未设置为 0。

操作路径：
Displays → Add → Map → 设置正确的 Topic（如 `/map`）

---

2. 验证坐标系（Frame）

• 在 Global Options 中检查 Fixed Frame 是否设置为地图坐标系（如 map 或 odom）。
• 雷达数据通常使用 base_link 或 laser 坐标系，需确保与地图坐标系有正确的 TF 变换。

操作路径：
Global Options → Fixed Frame → 选择 `map` 或 `odom`

---

3. 重置显示配置

如果误操作导致显示异常，可以尝试：

• 删除当前配置文件（.rviz 文件），重新启动 RVIZ 生成默认配置。
• 或通过 File → Open Config 加载之前的备份配置。

---

4. 检查 TF 变换

运行以下命令检查坐标系是否正常发布：

rosrun tf view_frames

确保雷达（如 laser）到地图（如 map）的 TF 树是完整的。

---

5. 重新订阅地图话题

如果地图是通过 SLAM 实时生成的，确认 SLAM 节点是否正常运行：

rostopic echo /map

如果无数据，需检查 SLAM 节点或重新发布静态地图。

---

其他提示

• 如果问题仍存在，尝试重启 ROS 核心和所有相关节点。

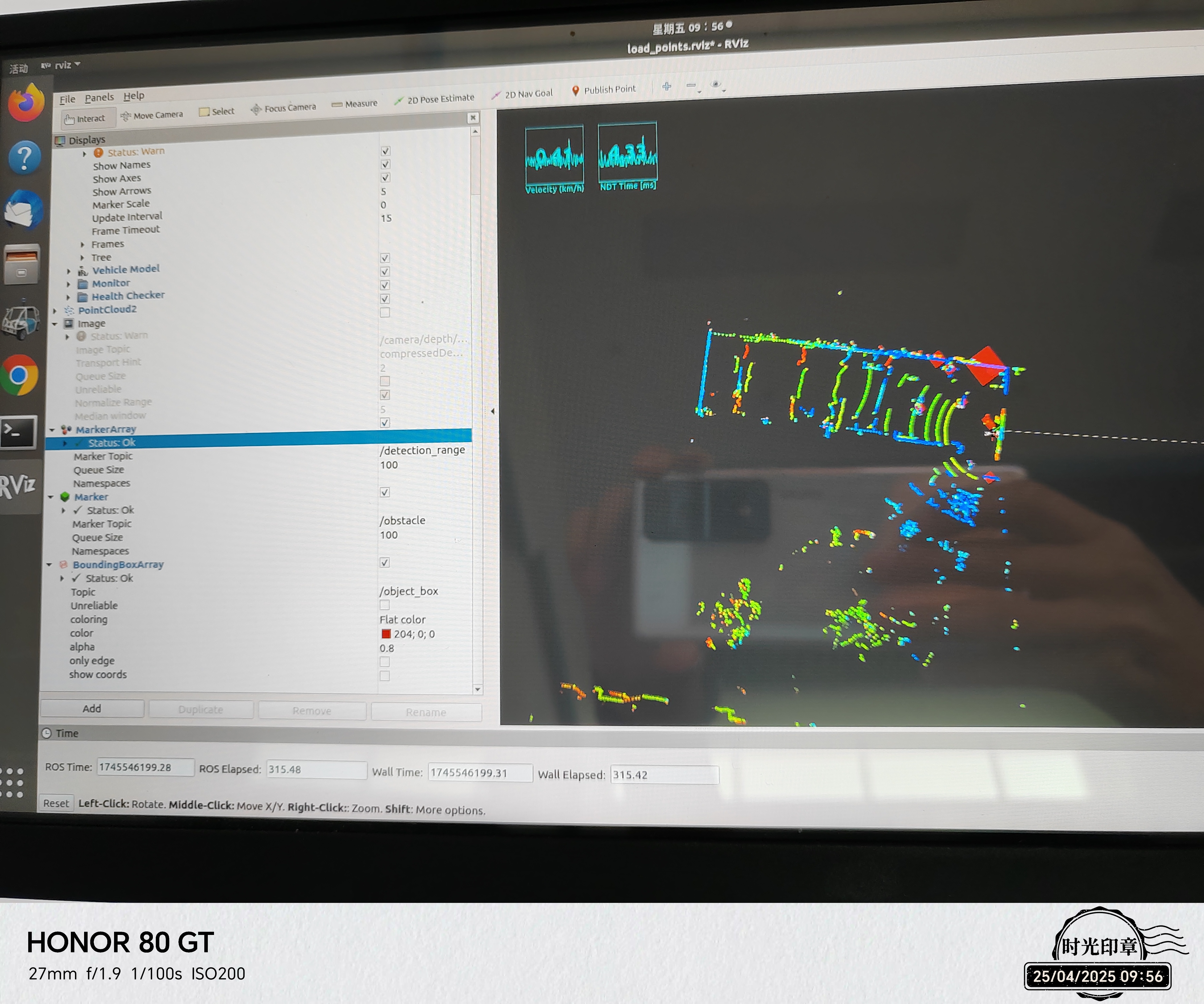

• 截图中的 pointCloud2 显示正常，说明雷达数据无误，问题更可能出在地图显示配置。
