帮我解答一下这个问题，帮下我吧

Question

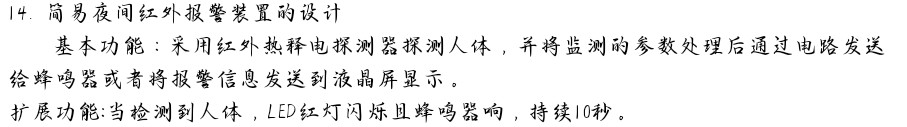

我需要做这个装置，我买了有源蜂鸣器（低电平），51单片机最小系统板+STC芯片+STC下载器+电源线，LCD1602A液晶显示屏，HC-SR501 RD-624人体红外感应电子模块，40p彩色杜邦线（母对母）
我现在还差做这个东西的代码和原理图不会整
请帮下大学生吧

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

好的！根据你的描述，你希望制作一个基于51单片机的装置，该装置的功能可能包括使用人体红外传感器检测到有人时，触发有源蜂鸣器发出声音，并通过LCD1602显示相关信息。以下是一些详细的步骤、解决方案以及代码示例。

---

功能需求分析

1. 硬件组成：

   • 51单片机最小系统板（带STC芯片）
   • 有源蜂鸣器（低电平触发）
   • LCD1602液晶显示屏
   • HC-SR501人体红外感应模块
   • 杜邦线连接

2. 功能需求：

   • 当人体红外传感器检测到有人时，触发有源蜂鸣器发出声音。
   • 在LCD1602上显示“有人经过”或类似信息。
   • 如果无人经过，蜂鸣器停止发声，LCD显示“无人经过”。

3. 硬件连接：

   • 将51单片机的IO口分别连接到蜂鸣器、LCD1602和人体红外传感器。
   • 确保所有设备的电源和地正确连接。

---

解决方案

1. 原理图设计

以下是硬件连接的简要说明：

• 51单片机与蜂鸣器：

  • 单片机的一个GPIO引脚（例如P1.0）连接到蜂鸣器的控制端。
  • 蜂鸣器的另一端接电源正极，蜂鸣器的负极接地。

• 51单片机与LCD1602：

  • RS：连接到P1.1
  • RW：连接到GND（始终为低电平）
  • EN：连接到P1.2
  • D0-D7：连接到P2.0-P2.7（如果需要8位数据模式）

• 51单片机与HC-SR501：

  • OUT信号输出连接到单片机的一个GPIO引脚（例如P1.3）。
  • VCC接电源正极，GND接地。

2. 代码实现

以下是基于Keil C51编写的代码示例，假设使用的是STC89C52RC芯片。

#include <reg52.h>

// 定义LCD1602的引脚
sbit RS = P1^1;    // 数据/命令选择
sbit RW = P1^2;    // 读/写选择（接GND）
sbit EN = P1^3;    // 使能信号
sbit BUZZER = P1^0; // 蜂鸣器控制引脚

// 定义人体红外传感器输入引脚
sbit SENSOR = P1^4;

// 函数声明
void delay(unsigned int ms); // 延时函数
void lcd_command(unsigned char cmd); // 发送指令到LCD
void lcd_data(unsigned char dat); // 发送数据到LCD
void lcd_init(); // 初始化LCD
void lcd_show_string(char *str); // 显示字符串
void buzzer_on(); // 开启蜂鸣器
void buzzer_off(); // 关闭蜂鸣器

// 主程序
void main() {
    lcd_init(); // 初始化LCD
    BUZZER = 0; // 初始关闭蜂鸣器
    while (1) {
        if (SENSOR == 0) { // 检测到有人
            lcd_show_string("有人经过");
            buzzer_on();
        } else { // 没人
            lcd_show_string("无人经过");
            buzzer_off();
        }
        delay(100); // 防止频繁检测
    }
}

// 延时函数
void delay(unsigned int ms) {
    unsigned int i, j;
    for (i = 0; i < ms; i++)
        for (j = 0; j < 123; j++);
}

// 初始化LCD
void lcd_init() {
    lcd_command(0x38); // 8位数据，2行显示，5*7点阵
    lcd_command(0x0C); // 显示开，光标关
    lcd_command(0x06); // 光标右移
    lcd_command(0x01); // 清屏
}

// 发送指令到LCD
void lcd_command(unsigned char cmd) {
    RS = 0; // 设置为命令模式
    RW = 0; // 设置为写模式
    P2 = cmd; // 数据总线赋值
    EN = 1; // 使能信号高电平
    delay(1);
    EN = 0; // 使能信号低电平
    delay(1);
}

// 发送数据到LCD
void lcd_data(unsigned char dat) {
    RS = 1; // 设置为数据模式
    RW = 0; // 设置为写模式
    P2 = dat; // 数据总线赋值
    EN = 1; // 使能信号高电平
    delay(1);
    EN = 0; // 使能信号低电平
    delay(1);
}

// 显示字符串
void lcd_show_string(char *str) {
    while (*str) {
        lcd_data(*str++);
    }
}

// 开启蜂鸣器
void buzzer_on() {
    BUZZER = 0; // 低电平触发
}

// 关闭蜂鸣器
void buzzer_off() {
    BUZZER = 1; // 高电平关闭
}

---

3. 注意事项

1. 蜂鸣器触发方式：

   • 根据你的描述，蜂鸣器是低电平触发的，因此在代码中通过设置BUZZER = 0来触发蜂鸣器。

2. LCD初始化：

   • LCD1602的初始化代码已经包含在上面的代码中，确保你的硬件连接正确。

3. 延时调整：

   • delay()函数的时间可以根据实际需求调整，避免过快或过慢的检测频率。

4. 下载程序：

   • 使用STC下载器将生成的.hex文件烧录到单片机中。

---

总结

通过上述代码和硬件连接，你可以实现一个简单的基于51单片机的人体红外感应装置，能够检测到有人经过时触发蜂鸣器并显示信息。如果你还有其他需求或问题，可以进一步补充说明！
