在c#插入halcon字典后，读取数据和插入数据不一致

Question

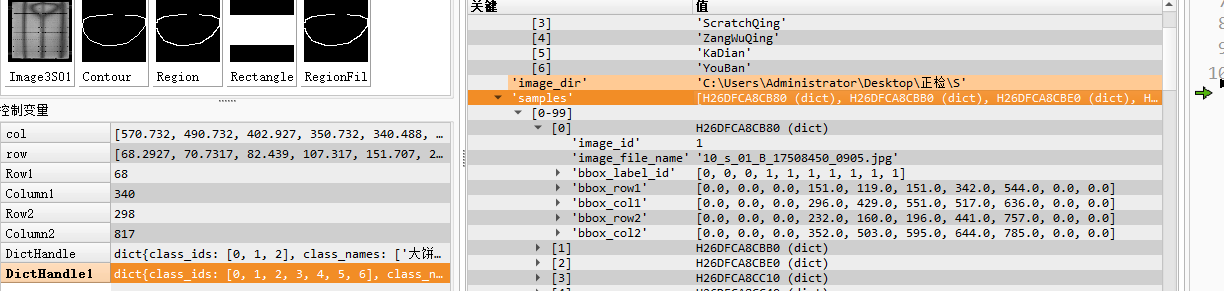

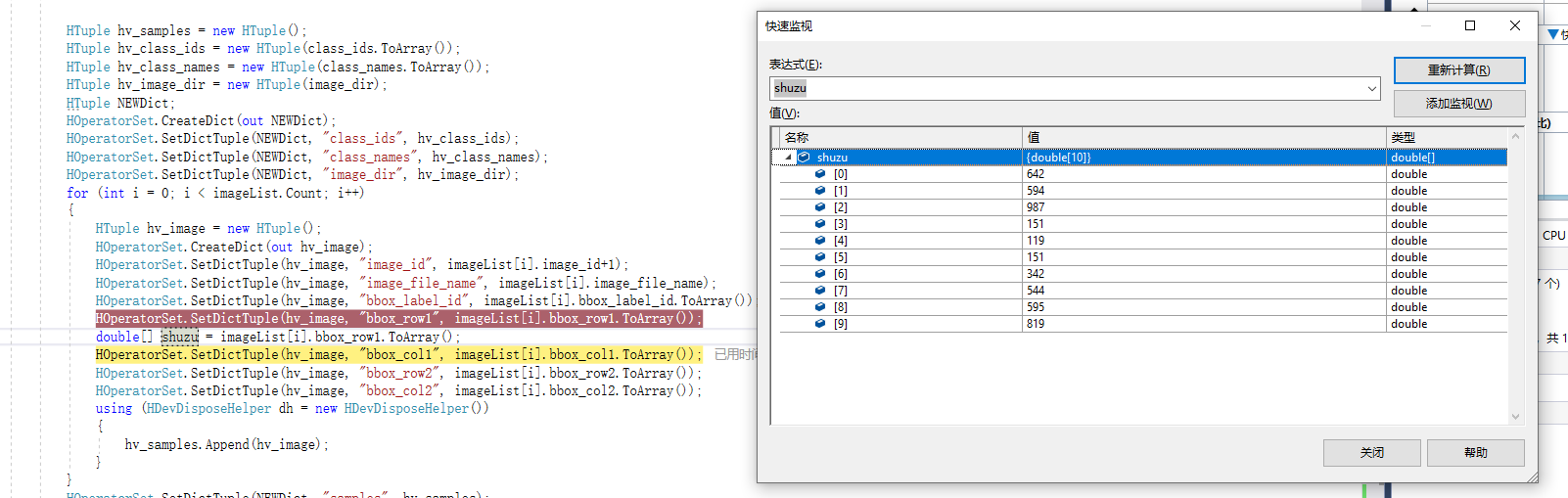

我想将现成YOLO数据集转换成halcon的dict数据集，在存入区域点位的时候，如第一张图所示我应该存入十个位置，但是保存本地之后再用halcon读出来的时候发现只存了5个，其他的全部置0了，有没有帮忙看下谢谢

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 C# 将 YOLO 数据集转换为 Halcon 的 dict 数据结构 时，如果发现插入数据后读取不一致（例如应该存入 10 个位置，但只读到了 5 个，其余被置 0），可能是以下几个原因导致的。以下是详细分析和解决方案。

---

✅ 问题分析

1. 数据类型或格式错误

• Halcon 的 dict 是一个键值对结构，通常用于存储图像、区域、坐标等信息。
• 如果你将 YOLO 格式的坐标数据（如 [x, y, w, h]） 转换为 dict 时，可能没有正确地将每个目标的数据以独立键存储，导致部分数据被覆盖或丢失。

2. 键名重复或覆盖

• 如果你使用相同的键名多次插入数据（比如 "obj_0", "obj_1" 等），可能会导致后续数据覆盖前面的数据，从而造成数据丢失。

3. Halcon 读取方式不当

• 在从 .hobj 或 .xml 文件中读取 dict 时，如果没有正确解析所有键值对，也可能导致部分数据未被读取。

---

✅ 解决方案

1. 确保每个目标都有唯一的键名

在插入到 dict 时，为每个目标分配唯一的键名，例如：

for (int i = 0; i < numObjects; i++)
{
    string key = "obj_" + i.ToString();
    dict.SetTuple(key, new HTuple(x[i], y[i], width[i], height[i]));
}

重点：确保每个对象都有唯一且不同的键名，避免覆盖。

---

2. 使用 HTuple 存储多个坐标

Halcon 的 HTuple 支持多维数组，可以将多个目标的坐标存储在一个 HTuple 中，而不是每个目标单独存入 dict。

HTuple objData = new HTuple();
for (int i = 0; i < numObjects; i++)
{
    objData.Append(new HTuple(x[i], y[i], width[i], height[i]));
}
dict.SetTuple("objects", objData);

重点：使用 HTuple 来存储多个目标数据，避免键名冲突和覆盖问题。

---

3. 正确读取 dict 数据

在读取时，确保你访问的是完整的 HTuple，而不是逐个键读取：

HTuple objData;
if (dict.GetTuple("objects", out objData))
{
    for (int i = 0; i < objData.Length; i++)
    {
        HTuple coords = objData[i];
        double x = coords[0].D;
        double y = coords[1].D;
        double w = coords[2].D;
        double h = coords[3].D;
        // 处理坐标
    }
}
else
{
    Console.WriteLine("无法读取 objects 键");
}

重点：使用 HTuple 读取，避免逐个键读取导致遗漏。

---

4. 检查文件保存与加载方式

确保你保存和加载的方式是正确的。例如：

保存到 XML 文件（C#）：

dict.WriteObject("data.xml");

读取 XML 文件（Halcon）：

read_dict ('data.xml', 'dict')

重点：使用 Halcon 的 read_dict 命令读取，确保文件路径正确。

---

✅ 完整示例代码（C#）

using HalconDotNet;

public class YoloToHalconDict
{
    public static void ConvertAndSave(string[] yoloData, string outputPath)
    {
        HDict dict = new HDict();

        HTuple objData = new HTuple();
        foreach (string line in yoloData)
        {
            string[] parts = line.Split(' ');
            double x = double.Parse(parts[1]);
            double y = double.Parse(parts[2]);
            double w = double.Parse(parts[3]);
            double h = double.Parse(parts[4]);

            objData.Append(new HTuple(x, y, w, h));
        }

        dict.SetTuple("objects", objData);
        dict.WriteObject(outputPath);
    }
}

---

✅ Halcon 读取示例（HDevelop）

read_dict ('data.xml', 'dict')

get_dict_tuple(dict, 'objects', Objects)
count_obj := |Objects|
for I := 0 to count_obj - 1 by 1
    get_dict_tuple(dict, 'objects[' + I + ']', Obj)
    X := Obj[0]
    Y := Obj[1]
    Width := Obj[2]
    Height := Obj[3]
    * 使用这些坐标...
endfor

---

✅ 总结

| 问题 | 解决方案 | |------|----------| | 数据丢失 | 使用唯一键名或 HTuple 存储多个对象 | | 键名覆盖 | 避免重复键名，使用动态生成键 | | 读取错误 | 使用 HTuple 读取，避免逐个键读取 | | 文件保存/加载 | 确保使用 Halcon 的 read_dict 正确读取 |

---

如果你能提供具体的代码片段或 YOLO 数据格式，我可以进一步帮你调试。希望以上内容对你有帮助！
