cocos creator预制件材质贴图问题

Question

我用的是cocos creator3.8.6版本

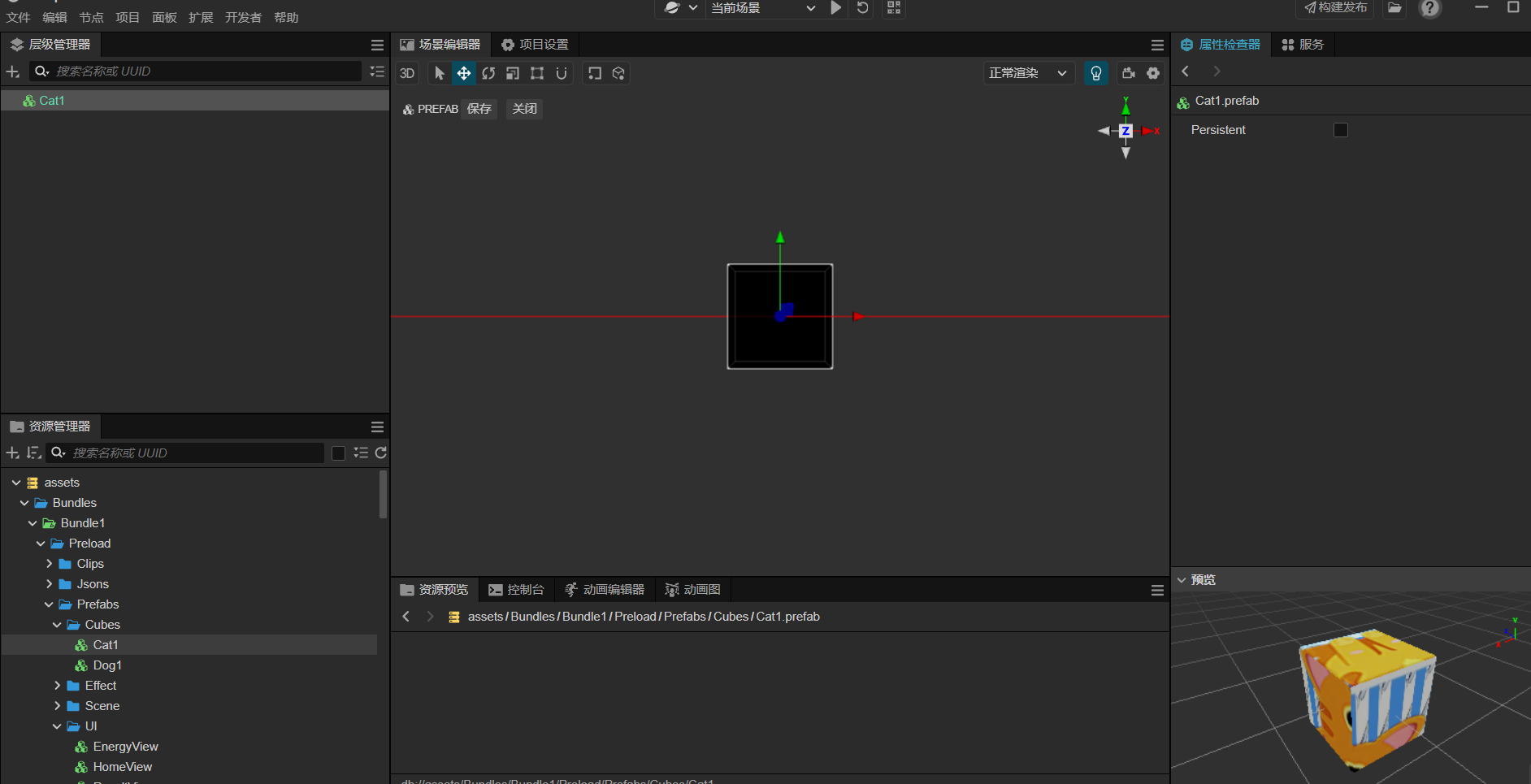

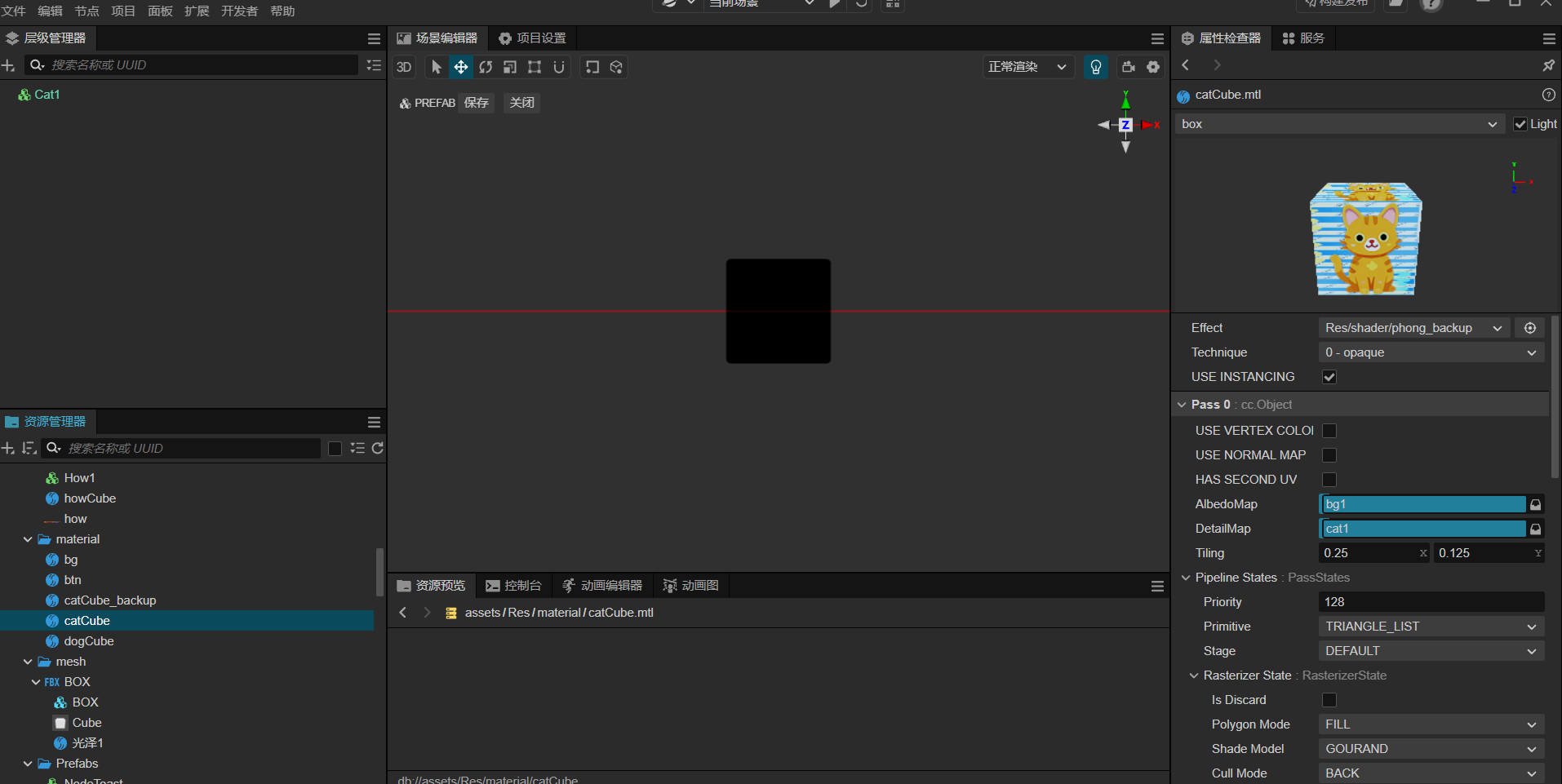

如上图所示，在编辑材质catCube.mtl时，预览没有问题，立方体每个面有且只有一个猫（我用的DetailMap cat1分辨率1024*128），但是在预制件中使用材质catCube.mtl时，预制件预览却变成下图这样：

整个立方体六个面只有一只猫，并且还是碎的。
这是盒子的背景图bg1

请问是什么原因导致的？怎么解决

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

根据你描述的问题，在Cocos Creator 3.8.6 中，使用预制件时材质贴图出现异常（六个面只显示一个猫，并且碎裂），这可能是由于以下几个原因导致的：

---

✅ 问题原因分析

1. 材质实例化问题
   在 Cocos Creator 中，如果你直接将材质资源（如 catCube.mtl）赋给预制件（Prefab），可能会导致材质没有被正确实例化，从而在不同实例中共享同一个材质对象，造成贴图显示异常。

2. 贴图模式或 UV 设置不正确
   如果你的贴图是 DetailMap 或 多通道贴图，并且在材质中设置了错误的 UV 模式 或 纹理采样方式，可能导致贴图在多个面上重复或错位。

3. 材质资源未正确引用
   在预制件中使用材质时，如果材质资源没有被正确加载或引用，也可能导致贴图显示异常。

4. 材质节点未正确绑定到模型
   确保材质已正确绑定到立方体的各个面（例如：每个面都有独立的材质或者材质使用了正确的 UV 映射）。

---

✅ 解决方案

1. 使用材质实例化（推荐）

在代码中动态创建材质实例，避免多个预制件共享同一个材质对象。

// 假设你有一个 prefab 实例
const node = instantiate(prefab);
const sprite = node.getComponent(Sprite);

// 创建材质实例
const materialInstance = new Material();
materialInstance.name = "CatMaterial";
materialInstance.effect = effect; // 你需要确保 effect 是正确的
materialInstance.setProperty("u_DetailMap", detailMap); // 设置 DetailMap

// 将材质应用到 Sprite 或其他组件
sprite.material = materialInstance;

注意：如果你使用的是 Cocos Creator 3.x 的 Shader 材质系统，请确保你正确设置了 effect 和 property。

---

2. 检查材质中的贴图设置

• 打开 catCube.mtl 材质文件。
• 检查 DetailMap 或其他贴图是否设置为 "Repeat" 模式。
• 确保贴图的 Wrap Mode 设置为 Repeat，而不是 Clamp。
• 确认贴图的 Scale 是否合理，避免拉伸或压缩。

重点提示：
贴图模式（Wrap Mode）和 Scale 设置不当 是导致贴图重复、错位的主要原因之一。
建议设置为 Repeat 模式，并根据 UV 调整 Scale。

---

3. 检查模型 UV 映射

• 确保立方体的每个面都具有独立的 UV 映射，以便每个面都能正确显示对应的贴图区域。
• 如果贴图是 1024x128 的横条贴图，那么每个面应该映射到不同的 UV 区域。
• 可以使用 UV Editor 工具检查每个面的 UV 分布。

---

4. 使用材质属性控制贴图偏移

如果你希望每个面显示不同的部分，可以通过修改材质的 Offset 属性来实现。

const materialInstance = node.getComponent(Material);
materialInstance.setProperty("u_DetailMapOffset", new Vec2(0, 0)); // 第一个面
materialInstance.setProperty("u_DetailMapOffset", new Vec2(1, 0)); // 第二个面

注意：这需要你的着色器支持 u_DetailMapOffset 这样的属性。

---

5. 预制件中使用材质的正确方式

• 不要直接将材质资源拖入预制件中。
• 应该在脚本中动态加载并应用材质。
• 或者使用 自定义组件 来管理材质的加载与应用。

---

✅ 总结：关键步骤

1. 不要直接将材质资源赋给预制件，应使用脚本动态创建材质实例。
2. 检查贴图的 Wrap Mode 和 Scale 设置，确保为 Repeat。
3. 确保模型 UV 映射正确，每个面对应贴图的不同区域。
4. 使用材质属性控制贴图偏移，实现每个面显示不同的内容。
5. 使用脚本加载材质并应用，避免多个实例共享同一个材质对象。

---

✅ 示例代码（动态创建材质并应用）

import { _decorator, Component, Node, Sprite, Material, Texture2D, Vec2 } from 'cc';

@_decorator.ccclass('MaterialLoader')
export class MaterialLoader extends Component {
    @property(Texture2D)
    detailMap: Texture2D = null;

    start() {
        const node = this.node;
        const sprite = node.getComponent(Sprite);

        // 创建材质实例
        const material = new Material();
        material.name = "CustomMaterial";

        // 加载材质效果（假设你有自定义的 effect）
        // 注意：此处需替换为你实际使用的 effect
        const effect = await Material.getEffect("your-effect-name");
        material.effect = effect;

        // 设置贴图
        material.setProperty("u_DetailMap", this.detailMap);
        material.setProperty("u_DetailMapWrapMode", 1); // 1 表示 Repeat
        material.setProperty("u_DetailMapScale", new Vec2(1, 1));

        // 应用材质
        sprite.material = material;
    }
}

---

✅ 最后建议

• 如果你使用的是 Cocos Creator 3.8.6，建议查看官方文档关于 材质实例化 和 贴图模式 的说明。
• 如果问题依旧存在，可以提供更详细的材质配置截图或代码片段，我可以进一步帮你排查。

如有更多问题，请继续提问！
