锂电池尺寸测量标定 ＃visionplus

Question

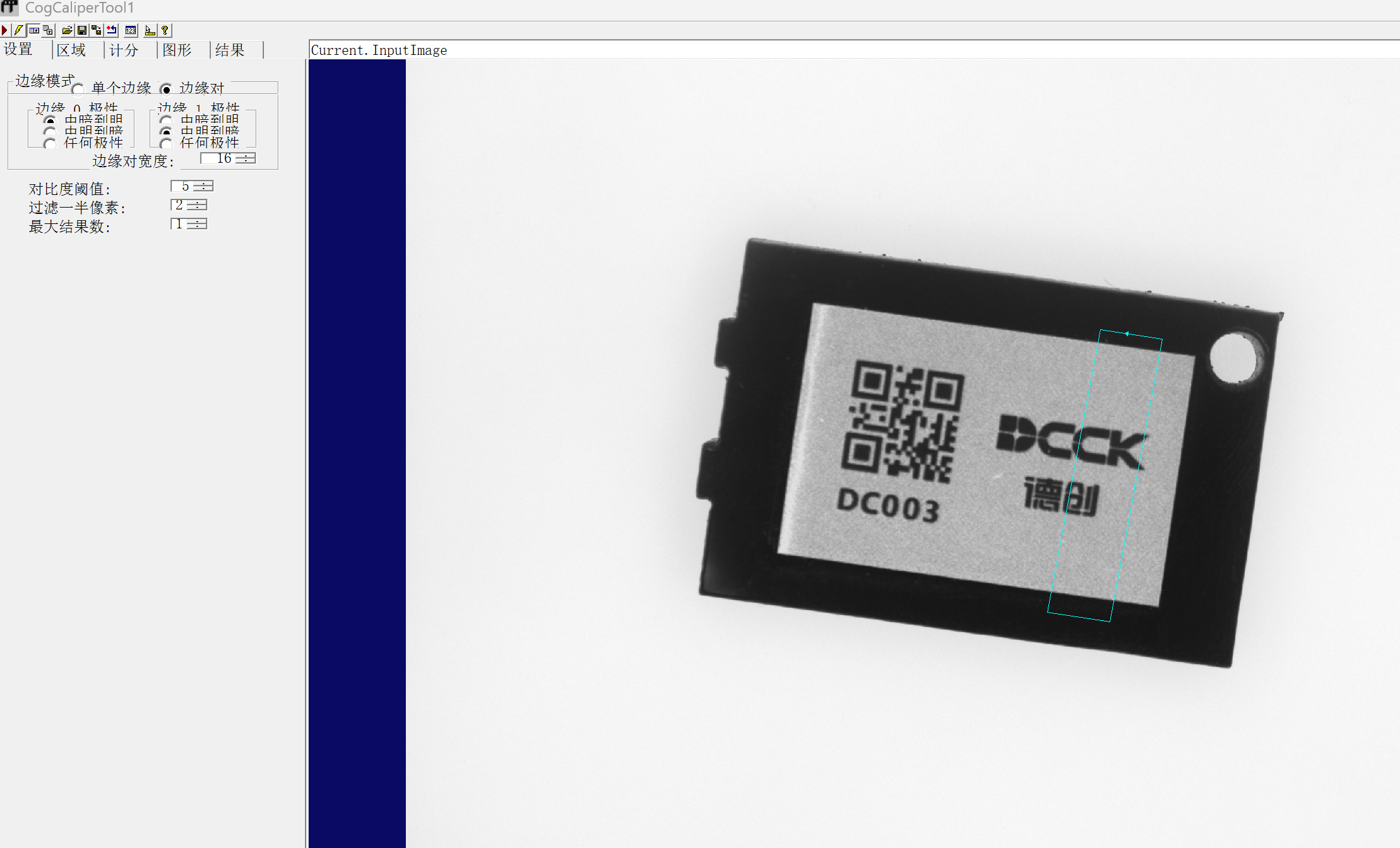

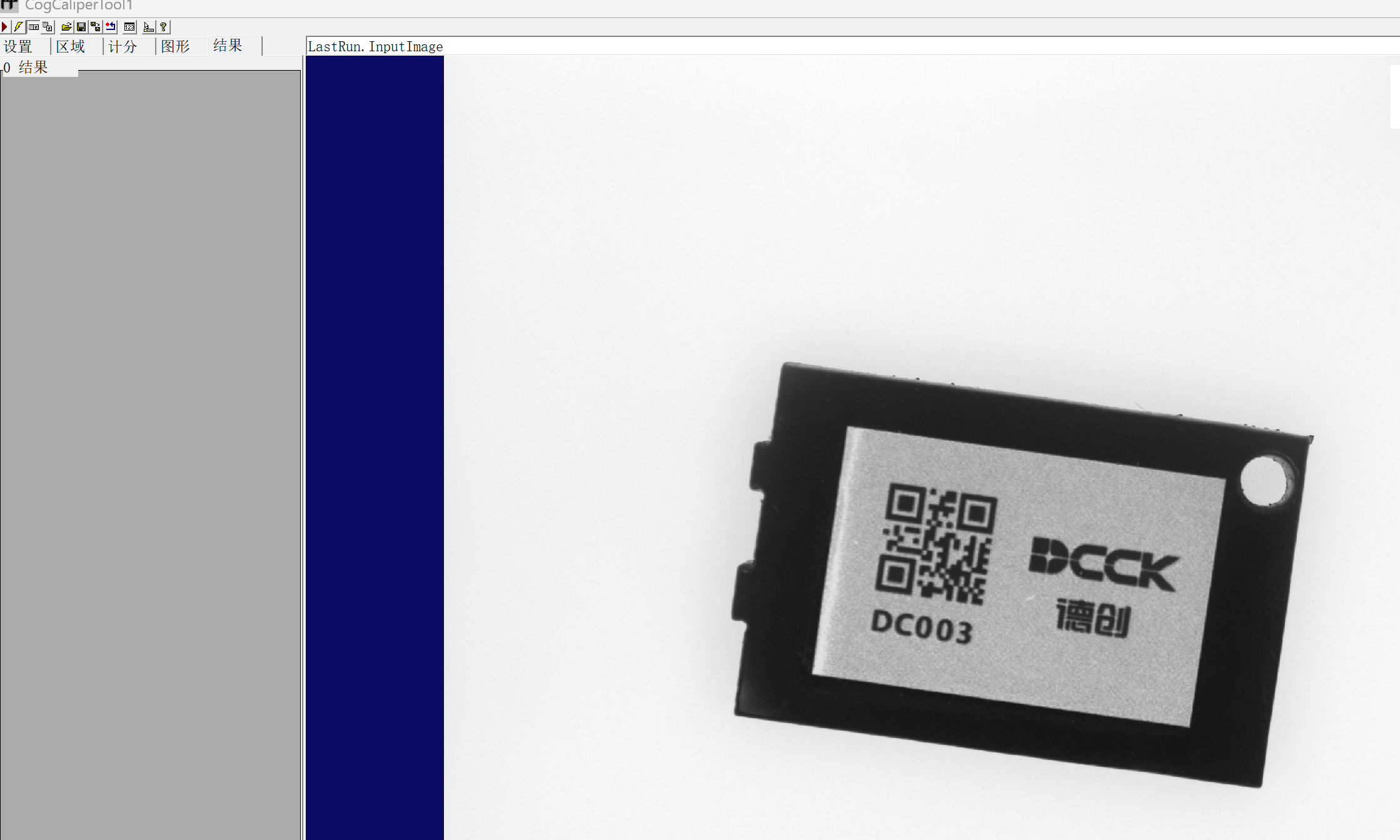

运行完后怎么显示0结果？＃visionplus锂电池尺寸测量

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

在使用 VisionPlus 或其他图像处理软件进行 锂电池尺寸测量标定 时，如果运行后显示 0 结果，这通常意味着系统未能正确识别或检测到目标对象（如锂电池）。以下是可能的原因和详细的解决步骤：

---

✅ 一、问题原因分析

1. 图像输入不正确

   • 输入的图片可能不是目标物体（如锂电池）。
   • 图像质量差（模糊、过曝、对比度低等）。

2. 标定参数设置错误

   • 标定过程中未正确设置参考尺寸或比例。
   • 没有正确选择标定板或参考物。

3. 目标检测算法未激活或配置错误

   • 检测模块未启用或参数设置不当。
   • 检测阈值设置过高，导致无法识别目标。

4. 图像预处理未完成

   • 缺少必要的图像增强、二值化、边缘检测等步骤。
   • 预处理模块未正确配置。

5. 软件版本或兼容性问题

   • 使用的 VisionPlus 版本存在 Bug。
   • 系统环境（如操作系统、显卡驱动）不兼容。

---

✅ 二、解决方案

1. 检查图像输入是否正确

• 确保输入图像中包含锂电池，并且图像清晰可辨。
• 如果是视频流，请检查摄像头连接和帧率设置。

2. 重新进行标定操作

• 标定步骤如下：
  1. 打开 VisionPlus 软件。
  2. 在“工具”菜单中选择“标定”功能。
  3. 加载一张包含锂电池的标准图像。
  4. 使用“标定工具”框选锂电池区域。
  5. 设置参考尺寸（例如：已知电池宽度为 40mm）。
  6. 完成标定后保存配置文件。

注意：标定必须使用标准图像，且锂电池位置应与实际检测一致。

3. 检查检测模块配置

• 进入“检测”模块，确认以下设置：
  • 是否启用了“目标检测”功能。
  • 检测阈值是否合理（建议从低开始测试）。
  • 是否选择了正确的检测算法（如基于轮廓、颜色、形状等）。

4. 增加图像预处理步骤

• 在“图像处理”模块中添加以下步骤：
  1. 灰度化：将图像转换为灰度图。
  2. 高斯滤波：去除噪声。
  3. 直方图均衡化：提高对比度。
  4. 二值化：将图像分割为黑白两色。
  5. 边缘检测（如 Canny 算法）：提取目标边界。

代码示例（Python OpenCV）：

import cv2

# 读取图像
image = cv2.imread('battery.jpg')

# 灰度化
gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

# 高斯滤波
blurred = cv2.GaussianBlur(gray, (5, 5), 0)

# 二值化
_, binary = cv2.threshold(blurred, 127, 255, cv2.THRESH_BINARY)

# 边缘检测
edges = cv2.Canny(binary, 50, 150)

# 显示结果
cv2.imshow('Edges', edges)
cv2.waitKey(0)

5. 更新软件或修复配置文件

• 检查 VisionPlus 是否为最新版本，如果不是，建议更新。
• 尝试重新创建项目文件，避免因配置文件损坏导致的问题。

---

✅ 三、调试建议

| 步骤 | 操作 | |------|------| | 1 | 检查图像输入是否正确 | | 2 | 重新进行标定操作 | | 3 | 检查检测模块配置 | | 4 | 添加图像预处理步骤 | | 5 | 更新软件或修复配置文件 |

---

✅ 四、常见错误排查

| 错误信息 | 可能原因 | 解决方法 | |----------|----------|----------| | “没有检测到目标” | 图像中无目标或检测参数设置错误 | 更换图像或调整检测阈值 | | “标定失败” | 标定区域不准确或参考尺寸错误 | 重新标定并检查参考尺寸 | | “程序无输出” | 检测模块未启用或配置错误 | 检查检测模块状态及参数 |

---

✅ 五、总结

如果运行后显示 0 结果，请按照以下顺序排查：

1. 检查图像输入；
2. 重新进行标定；
3. 检查检测模块配置；
4. 增加图像预处理；
5. 更新软件或修复配置。

如果你能提供具体的错误截图或日志信息，我可以进一步帮助你定位问题。
