机器视觉识别工件类型和位姿如何实现

Question

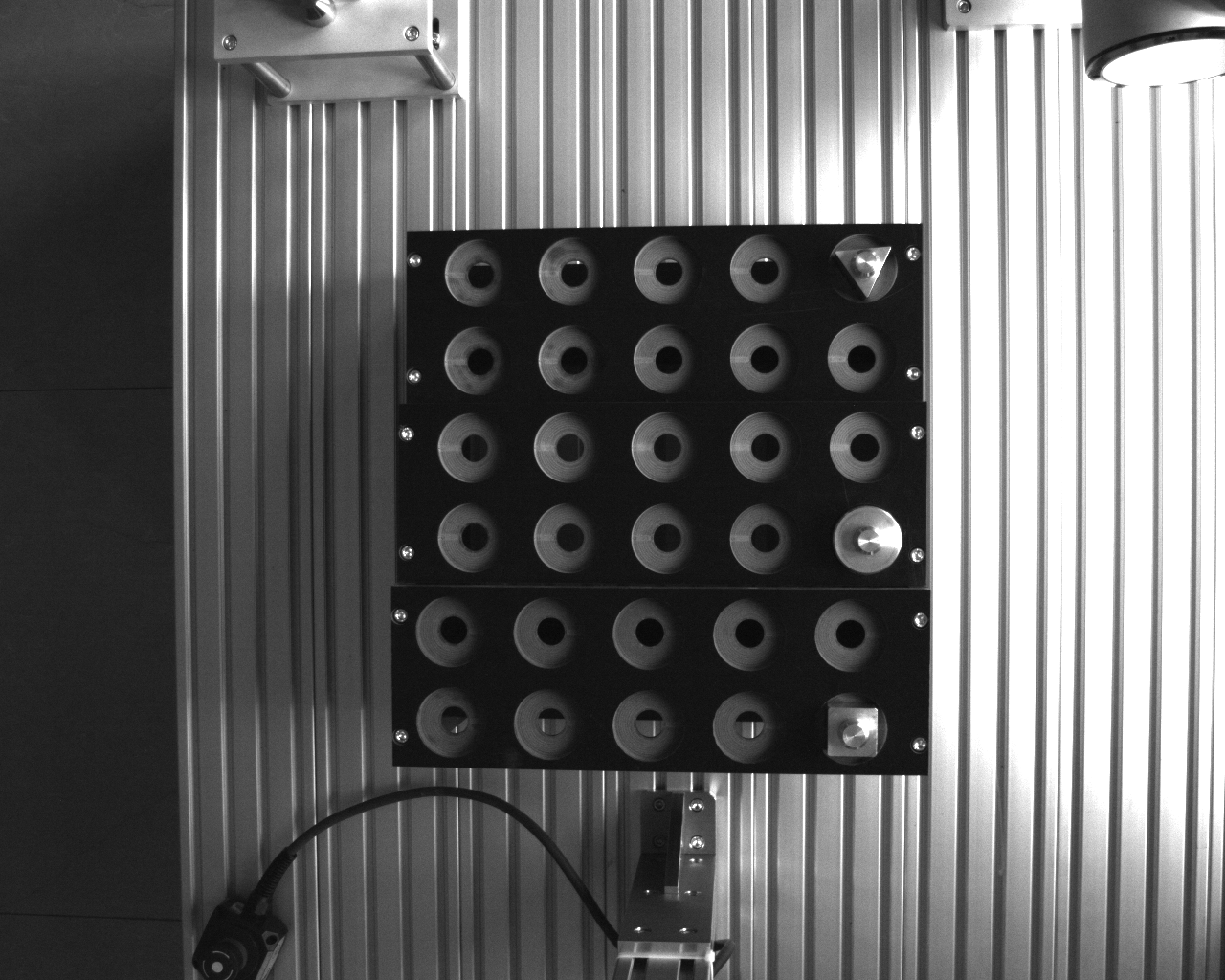

各位同志，对于这样一个装件台，有30个装件孔可以用于装件，我是想用双目相机识别30个孔以及每个孔上是否有工件，工件就3种形状，圆形、正方形、三角形，我想要识别工件的类型和位姿，并且与机械手臂标定。请问各位同志有什么解决方案吗？双目相机，识别姿势是因为，还有一个装工件的地方，和工件形状是一样的，所以形状和姿势得对上。

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

机器视觉识别工件类型和位姿的实现

根据你的需求，我给出以下解决方案：

1. 双目相机标定：首先需要进行双目相机的标定，包括内参和外参的估计。可以使用 OpenCV 提供的 stereoCalibrate 函数进行标定。
2. 工件检测：使用 OpenCV 的 findContours 函数检测工件的轮廓。可以使用 cv2.RETR_EXTERNAL 和 cv2.CHAIN_APPROX_SIMPLE 参数来检测外部轮廓。
3. 工件类型识别：使用形状特征（如圆形、正方形、三角形）来识别工件的类型。可以使用 OpenCV 的 moments 函数计算工件的矩，并根据矩的值来识别工件的类型。
4. 位姿估计：使用双目视觉的位姿估计算法（如 Lowe's SIFT 算法或 FAST 算法）来估计工件的位姿。
5. 机械手臂标定：使用机械手臂的标定数据来计算工件的世界坐标。

核心代码

import cv2
import numpy as np

# 双目相机标定
ret, camera_matrix, dist_coeffs, _, _, _, _, _ = cv2.stereoCalibrate(
    objpoints, imgpoints, camera_matrix, dist_coeffs, rvecs, tvecs, flags=cv2.CALIB_SAME_FOCAL_LENGTH
)

# 工件检测
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
contours, _ = cv2.findContours(gray, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 工件类型识别
for contour in contours:
    moments = cv2.moments(contour)
    if moments['m00'] != 0:
        x = int(moments['m10'] / moments['m00'])
        y = int(moments['m01'] / moments['m00'])
        area = moments['m00']
        if area > 100:  # 根据工件的大小来识别
            if area > 200:  # 圆形工件
                cv2.circle(img, (x, y), int(np.sqrt(area / np.pi)), (0, 255, 0), 2)
            elif area > 100:  # 正方形工件
                cv2.rectangle(img, (x, y), (x + int(np.sqrt(area)), y + int(np.sqrt(area))), (0, 0, 255), 2)
            else:  # 三角形工件
                cv2.drawContours(img, [contour], -1, (255, 0, 0), 2)

# 位姿估计
stereo_matcher = cv2.StereoBM_create(numDisparities=16, blockSize=15)
disparity = stereo_matcher.compute(gray, gray)
depth = cv2.reprojectImageTo3D(disparity, camera_matrix)

# 机械手臂标定
# 使用机械手臂的标定数据来计算工件的世界坐标

注意：上述代码仅提供了一个基本的解决方案，可能需要根据具体的需求和场景进行调整和优化。
