Dragonfly提取裂隙相关问题

Question

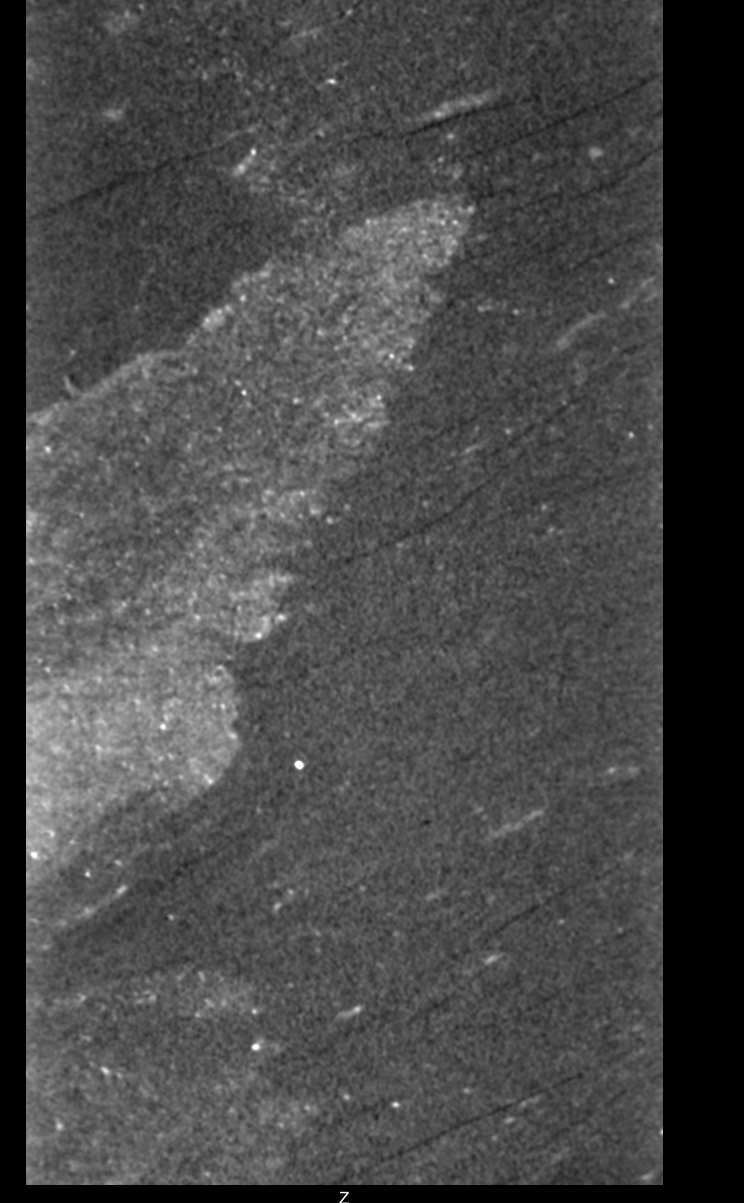

Dragonfly当中遇到不好提取的裂隙应该怎么办
深度学习效果不好
用Median处理之后效果还是不好
应该怎么办

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 Dragonfly 进行裂隙（如裂缝、裂纹等）提取时，如果深度学习模型效果不佳，或者经过 Median滤波 等传统图像处理方法后仍然无法有效提取裂隙，可以考虑以下系统性解决方案：

---

一、问题分析

1. 数据质量不足

   • 图像分辨率低、噪声大、裂隙不明显。
   • 标注数据不准确或样本分布不均。

2. 模型选择不当

   • 使用的神经网络结构不适合裂隙检测任务（如U-Net、ResNet等可能需要优化）。

3. 预处理不足

   • Median滤波虽能去噪，但可能会模糊裂隙边缘，导致信息丢失。

4. 后处理策略不够完善

   • 没有结合形态学操作（如膨胀、腐蚀）进行裂隙增强。

---

二、解决方案（详细步骤）

1. 提高图像质量与预处理

• 使用更高级的去噪算法：

  • 可以尝试 Non-local Means (NLM) 或 BM3D 等更先进的去噪方法，替代简单的Median滤波。

• 增强裂隙对比度：

  • 对图像进行 直方图均衡化 或 自适应直方图均衡化（CLAHE），提升裂隙区域的对比度。

• 多尺度增强：

  • 使用 Gaussian Pyramid 或 Laplacian Pyramid 对图像进行多尺度增强，帮助模型捕捉不同尺度的裂隙。

代码示例（Python + OpenCV）：

import cv2
import numpy as np

# 读取图像
image = cv2.imread('input.jpg', 0)

# 自适应直方图均衡化
clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8, 8))
enhanced_image = clahe.apply(image)

# 非局部均值去噪
denoised_image = cv2.fastNlMeansDenoising(enhanced_image, None, h=10, templateWindowSize=7, searchWindowSize=21)

cv2.imwrite('preprocessed.jpg', denoised_image)

2. 优化模型结构与训练策略

• 选择合适的模型架构

  • 常用模型包括：
    • U-Net：适合医学图像分割，也可用于裂隙检测。
    • DeepLabv3+：具有空洞卷积，适合细节提取。
    • SegNet：适合像素级分类任务。

• 使用预训练模型进行迁移学习

  • 使用 ImageNet 或 COCO 数据集预训练的模型作为基础，再微调到裂隙数据集上。

• 调整损失函数

  • 使用 Dice Loss 或 IoU Loss 替代交叉熵损失，更适合类别不平衡的数据集。

• 数据增强策略

  • 添加旋转、翻转、缩放、亮度变化等增强方式，提高模型泛化能力。

3. 后处理优化

• 形态学操作

  • 使用 膨胀（Dilation） 和 腐蚀（Erosion） 来连接断裂的裂隙线段。

• 连通区域分析

  • 通过 Connected Component Analysis 移除小面积噪声区域。

• 边界细化

  • 使用 Skeletonization 技术对裂隙边界进行细化，使其更清晰。

代码示例（Python + OpenCV）：

from skimage.morphology import skeletonize, binary_dilation, binary_erosion

# 假设mask是模型输出的二值掩码
skeleton = skeletonize(mask > 0)

# 膨胀和腐蚀
dilated_mask = binary_dilation(skeleton, selem=np.ones((3, 3)))
eroded_mask = binary_erosion(dilated_mask, selem=np.ones((3, 3)))

# 显示结果
cv2.imshow('Post-processed Mask', eroded_mask.astype(np.uint8) * 255)
cv2.waitKey(0)

4. 多模态融合（可选）

• 如果有多个图像来源（如RGB、红外、深度图像），可以尝试 多模态融合，利用不同模态的信息提升裂隙检测精度。

---

三、重点建议（加粗部分）

• **加强图像预处理：避免简单Median滤波，采用更智能的去噪和增强技术。
• **优化模型结构与训练策略：选择合适模型并进行迁移学习，使用Dice Loss提升性能。
• **完善后处理流程：结合形态学操作和连通区域分析，提升裂隙的完整性与清晰度。
• **引入多模态信息（如有）：提升检测鲁棒性。

---

四、总结

如果你已经尝试了Median滤波但效果不佳，建议从以下几个方面入手：

1. 图像预处理优化（如CLAHE、NLM）
2. 模型结构与训练策略改进
3. 后处理增强裂隙结构
4. 多模态融合（如有）

通过以上步骤，应该能够显著提升Dragonfly中裂隙的提取效果。如果需要进一步帮助，也可以提供具体图像或模型配置，我可以给出更针对性的建议。
