Unity AR软件贴图替换问题

Question

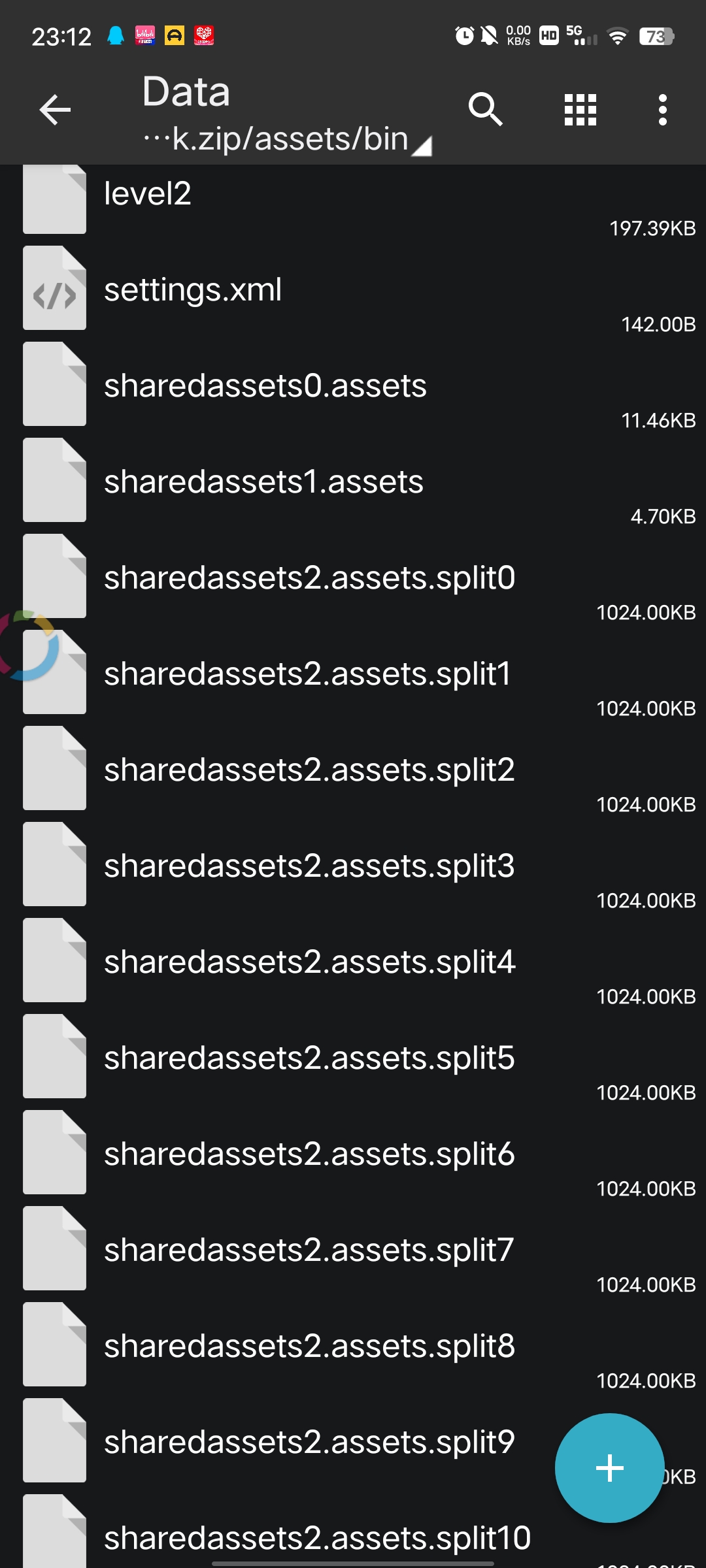

尝试替换ar软件里的贴图角色，软件是2017年，贴图在.assets里类型为textyre2d

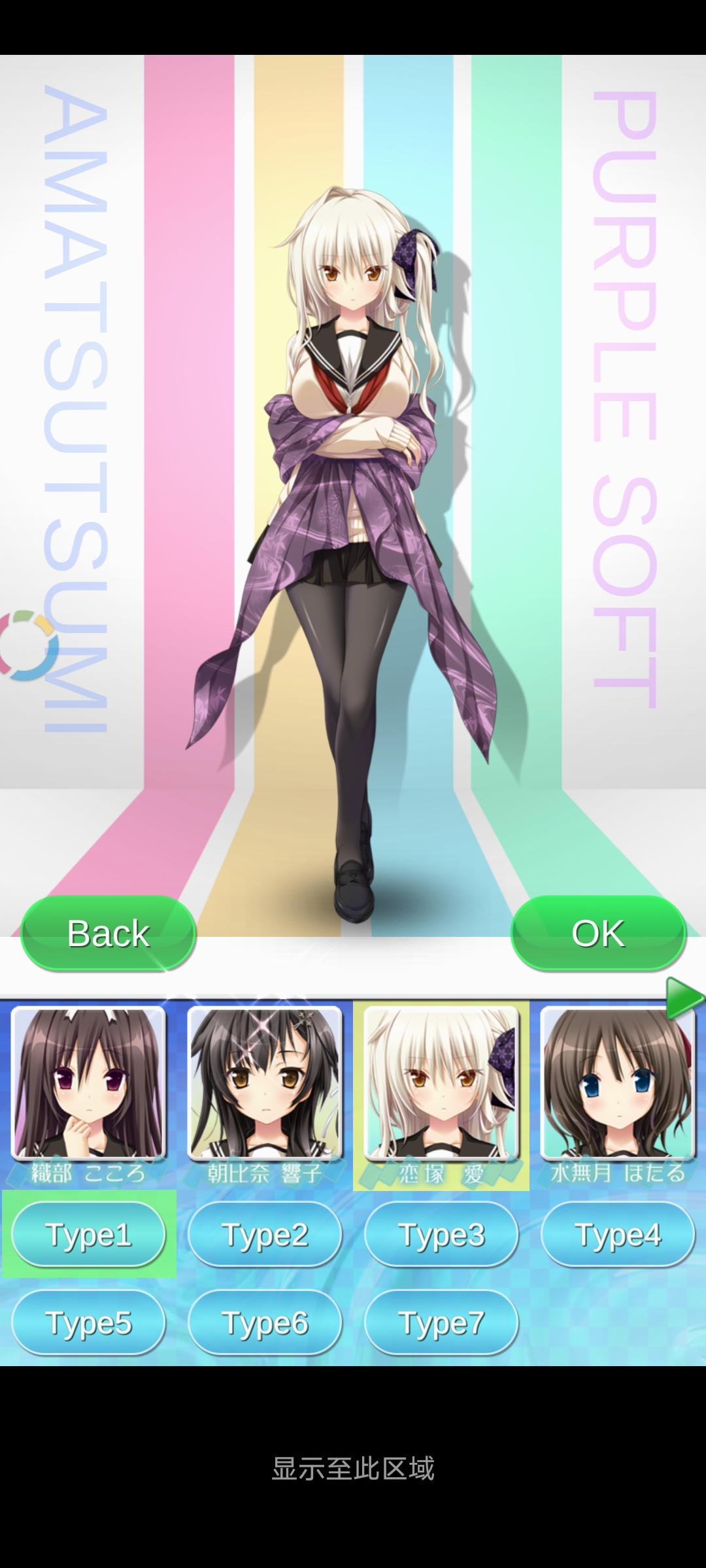

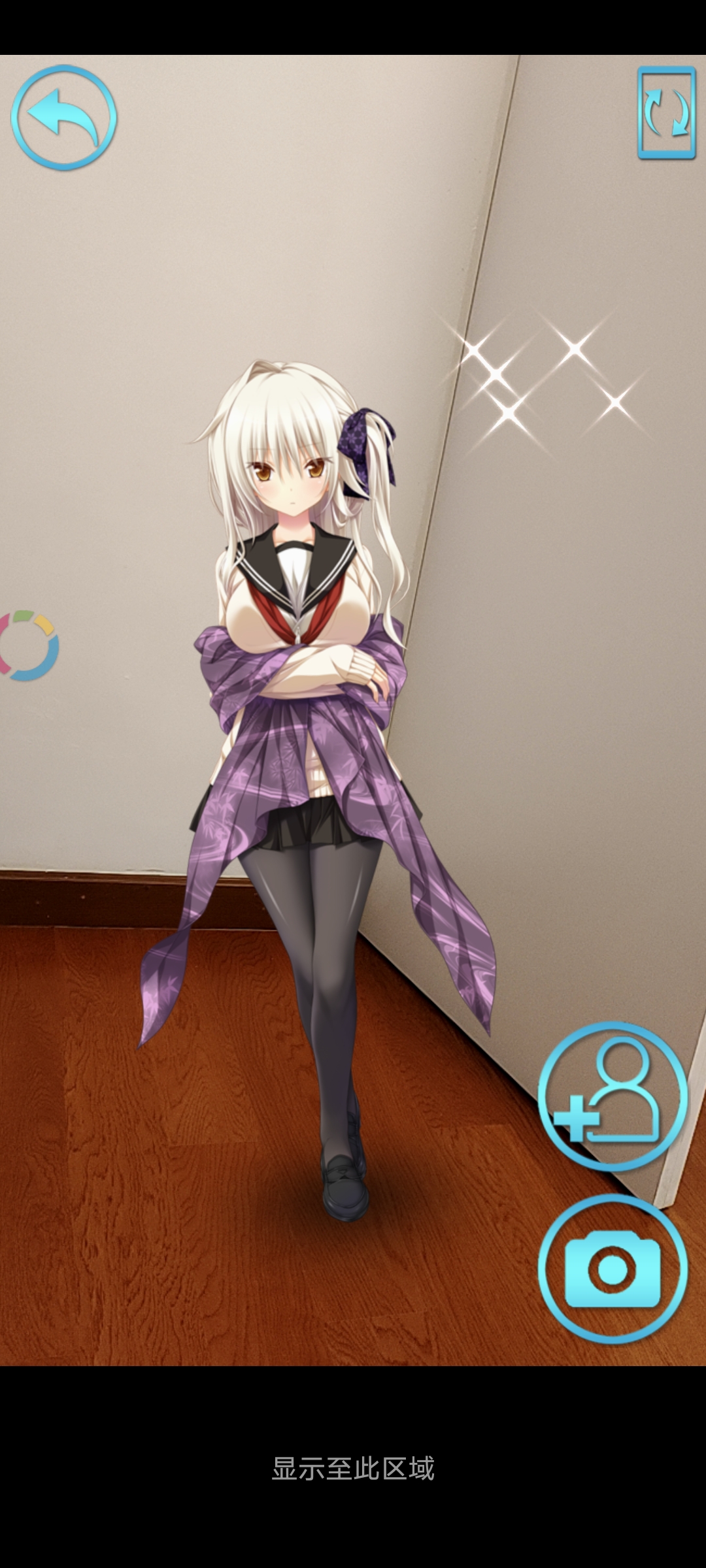

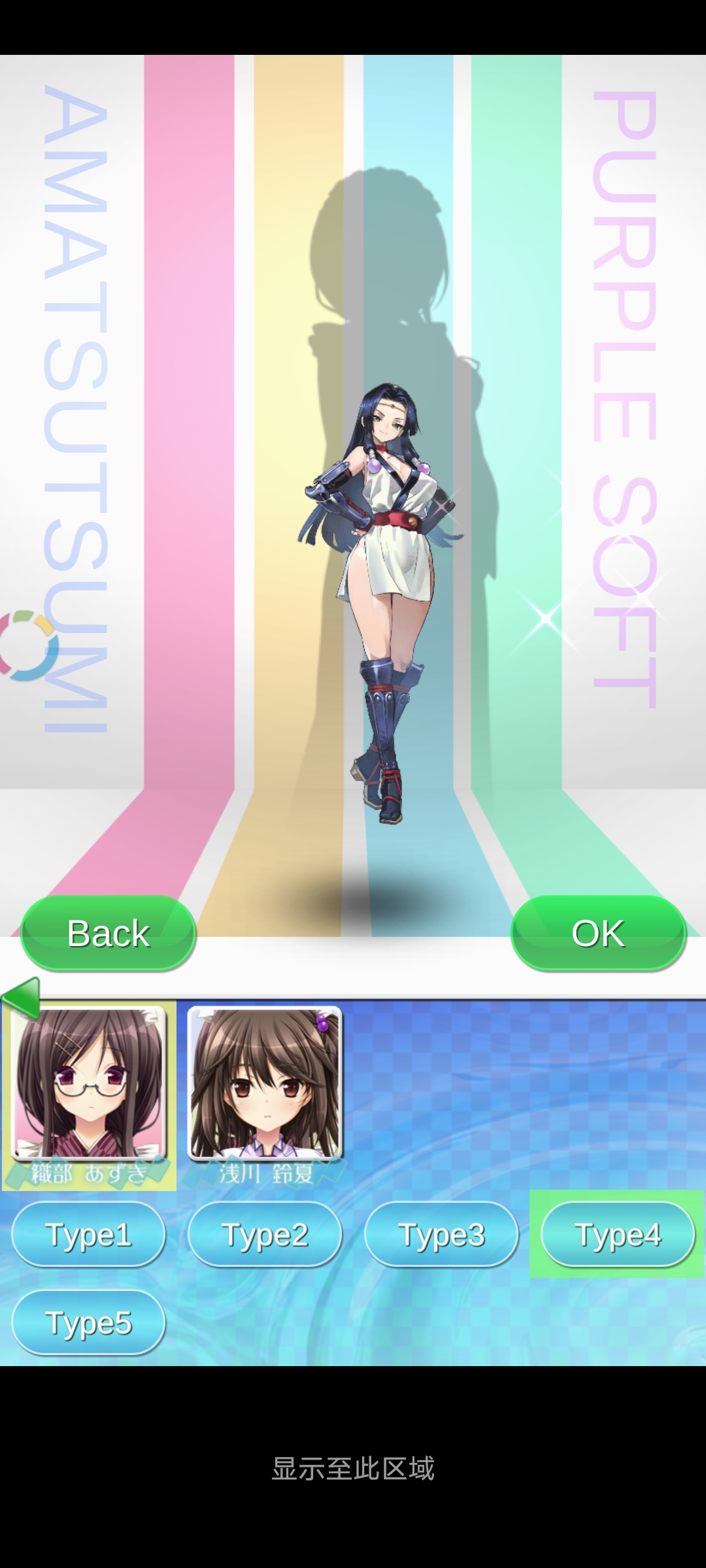

(同像素）贴图替换后显示不全，不超过原角色身体范围可以显示完全(似乎存在某种遮罩？)
提问 如何解决替换贴图显示不全的问题，本人对反编译并没有接触，望详细一点

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在Unity AR应用中，当你尝试替换角色的贴图时，如果贴图显示不全，可能是因为以下几种原因：

1. 材质或Shader限制
2. UV映射问题
3. 遮罩（Mask）或裁剪区域限制
4. 模型本身的拓扑结构问题

---

✅ 问题分析

你提到“同像素贴图替换后显示不全”，说明你已经使用了与原贴图相同分辨率的图片，但仍然无法完全显示。这表明问题不在贴图尺寸，而是与模型的UV、材质设置或遮罩有关。

---

🔧 解决方案

1. 检查模型的UV映射是否正确

• UV映射决定了贴图如何映射到3D模型上。
• 如果UV没有覆盖整个模型，贴图会只显示部分区域。

操作步骤：

• 在Unity中选择你的角色模型（GameObject）。
• 打开 Model Import Settings（右键 -> Model -> Import Settings）。
• 检查 UVs 是否为 "Import as Single UV" 或 "Import as Multiple UVs"。
• 确保贴图的 Tiling 和 Offset 设置合理（例如，保持默认值）。

代码示例（调整材质参数）：

// 假设你有一个Material组件
Material material = GetComponent<Renderer>().material;
material.mainTextureScale = new Vector2(1, 1); // 调整贴图缩放
material.mainTextureOffset = new Vector2(0, 0); // 调整贴图偏移

---

2. 检查材质和Shader是否支持完整贴图显示

• 某些Shader可能会对贴图进行裁剪或遮罩处理，导致贴图无法完整显示。
• Standard Shader 通常不会有问题，但如果你使用了自定义Shader，需检查其逻辑。

解决方案：

• 尝试将材质改为 Standard Shader，看看是否能正常显示。
• 如果是自定义Shader，检查是否有 clip() 或 discard() 函数，这些可能导致贴图被裁剪。

---

3. 检查是否有遮罩或裁剪区域

• 遮罩（Mask） 是一种常见的限制贴图显示范围的方式。
• 可能是通过 Shader中的Alpha通道 或 材质中的Mask属性 实现的。

操作步骤：

• 在Unity中查看材质的 Albedo（Base Map） 是否有 Alpha 通道。
• 如果有，检查是否启用了 Alpha Clipping 或 Alpha Test。

代码示例（禁用Alpha测试）：

Material material = GetComponent<Renderer>().material;
material.SetInt("_SrcBlend", (int)UnityEngine.Rendering.BlendMode.SrcAlpha);
material.SetInt("_DstBlend", (int)UnityEngine.Rendering.BlestMode.OneMinusSrcAlpha);
material.SetInt("_ZWrite", 1);
material.DisableKeyword("_ALPHATEST_ON");
material.EnableKeyword("_ALPHABLEND_ON");
material.DisableKeyword("_ALPHAPREMULTIPLY_ON");
material.renderQueue = 3000; // 透明渲染队列

---

4. 检查模型的拓扑结构（Geometry）

• 有些模型可能因为面数过多、重叠面或非流形几何（Non-Manifold Geometry），导致贴图无法正确显示。
• 建议： 使用 Blender 或 Maya 检查模型是否有错误。

操作步骤：

• 导出模型到Blender。
• 检查 Mesh > Check Geometry，修复所有错误。
• 重新导入Unity并测试贴图显示。

---

5. 替换贴图时确保格式兼容性

• 确保你使用的贴图格式（如 PNG、JPG）是Unity支持的，并且没有透明通道（除非需要）。
• 避免使用 Power of Two（2的幂次） 外的尺寸（虽然Unity支持非2的幂次，但有时会有问题）。

---

🧩 总结

| 问题类型 | 解决方法 | |----------|----------| | UV映射错误 | 检查模型的UV分布，确保贴图覆盖全部模型 | | 材质/Shader限制 | 更换为Standard Shader，检查Shader逻辑 | | 遮罩/裁剪 | 检查Alpha通道和Shader中的裁剪设置 | | 模型拓扑错误 | 使用Blender等工具修复模型几何 | | 贴图格式问题 | 确保贴图格式和尺寸符合Unity要求 |

---

✅ 最终建议

首先检查模型的UV和材质设置，然后逐步排查Shader和遮罩因素。如果问题依旧存在，可以提供模型文件或截图，我可以进一步帮助你定位问题。

如有需要，我也可以提供一个完整的贴图替换脚本示例。
