paraview改变透明度

Question

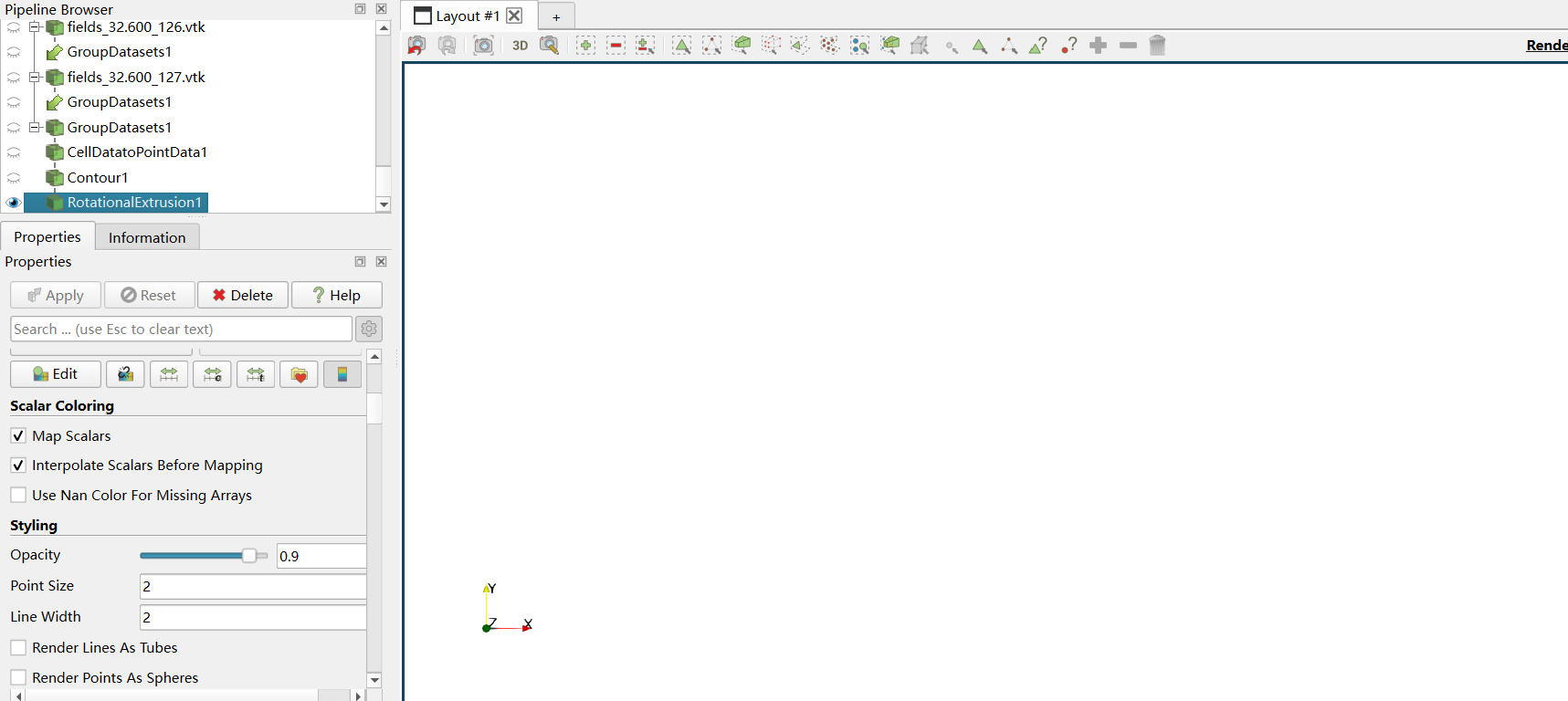

paraview改变透明度的时候，模型不见了，怎么解决，不只是0.9的时候，滑动滑块的其他的值也不行

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

在使用 ParaView 时，如果你在调整模型的透明度（Opacity）时发现模型突然消失，这通常是由以下几种原因导致的。下面我将详细说明可能的原因和解决方案，并提供修改建议。

---

✅ 问题分析：

当你在 ParaView 中调整模型的透明度时，如果模型“消失”，可能是由于以下原因之一：

1. 渲染器不支持透明度（Alpha Channel）
2. 模型本身没有正确设置透明属性
3. 光照或材质设置影响了透明度显示
4. 显卡驱动或图形 API 不兼容

---

🔍 解决方案步骤：

1. 检查渲染器设置

ParaView 默认使用的是 OpenGL 2.0 或 VTK 渲染器，某些情况下可能不支持透明度。

解决方法：

• 打开 Edit > Options > Rendering。
• 将 Renderer 改为 "OpenGL 3.x" 或 "VTK OpenGL2"（取决于你的系统是否支持）。
• 重启 ParaView 后重新加载模型。

---

2. 确保模型支持透明度

有些数据格式（如 .vtk, .vts 等）可能没有明确的透明度信息，需要手动设置。

解决方法：

• 在 Pipeline Browser 中选中你想要调整透明度的源（Source）。
• 右键点击 -> Properties。
• 在 Display 面板中找到 Opacity 滑块，尝试调节它。

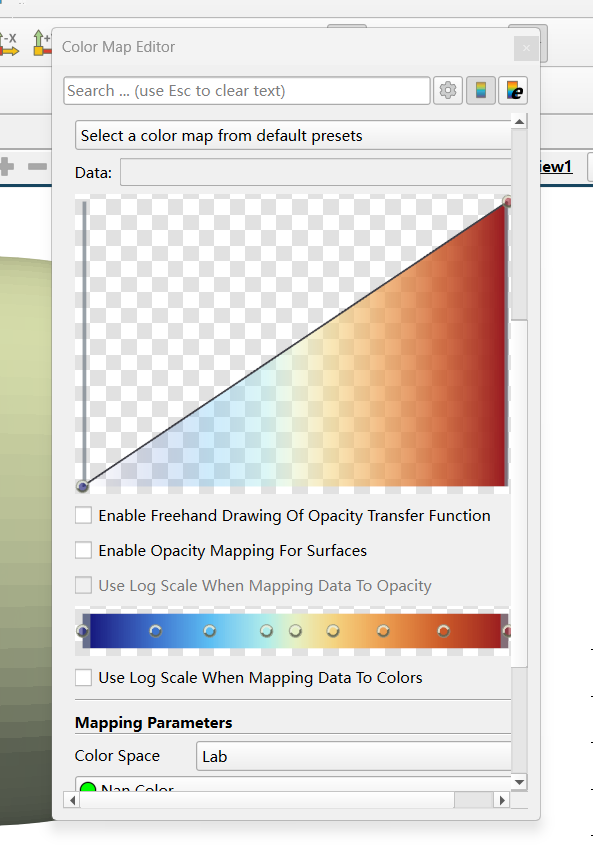

• 如果模型仍然不显示，尝试在 Color Map 设置中添加一个透明色（如黑色、白色等）。

---

3. 检查光照与材质设置

如果模型没有光源或者材质设置不当，可能会导致透明度无法正确显示。

解决方法：

• 在 Properties 面板中，进入 Lighting 选项。
• 确保启用了 "Use Lighting"。
• 调整光源位置和强度，确保模型表面有适当的光照。

---

4. 禁用抗锯齿或更改渲染模式

有时抗锯齿功能会干扰透明度的渲染。

解决方法：

• 在 Edit > Options > Rendering 中：
  • 禁用 "Anti-Aliasing"。
  • 或者尝试切换渲染模式为 "Fast" 或 "Smooth"。

---

5. 检查显卡驱动和 OpenGL 版本

ParaView 依赖于系统的 OpenGL 支持，如果显卡驱动过旧或不兼容，可能导致透明度失效。

解决方法：

• 更新显卡驱动到最新版本。
• 在命令行运行以下命令检查 OpenGL 版本：

  glxinfo | grep "OpenGL version"


  确保至少支持 OpenGL 3.3 或更高版本。

---

🧠 代码示例（可选）：

如果你是通过 Python 脚本操作 ParaView（使用 pvpython），可以尝试以下代码来设置透明度：

from paraview.simple import *

# 加载数据
reader = LegacyVTKReader(FileNames=['your_file.vtk'])
data = reader

# 显示数据
Show(data)

# 设置透明度
render_view = GetActiveView()
display = GetDisplayProperties(data)
display.Opacity = 0.5  # 设置透明度为 50%

# 刷新视图
render_view.Render()

注意： 请根据你的实际文件路径和格式进行修改。

---

✅ 总结：

| 原因 | 解决方案 | |------|----------| | 渲染器不支持透明度 | 更改渲染器为 OpenGL 3.x 或 VTK OpenGL2 | | 模型未设置透明属性 | 在 Properties 中手动设置 Opacity | | 光照或材质问题 | 启用光照并调整光源设置 | | 显卡驱动不兼容 | 更新显卡驱动并检查 OpenGL 版本 |

---

如果你能提供更多细节（如使用的 ParaView 版本、操作系统、数据格式等），我可以进一步帮助你定位问题。
