有没有厉害的人才，有偿

Question

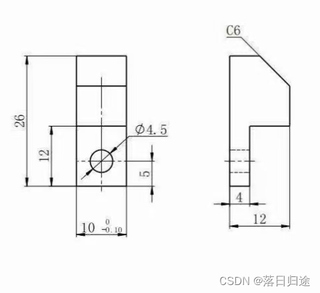

上面的设计工程图，图像中给定了图形的线段长宽以及园的直径，现在需要使用一个python代码方法，调用相关的库，先对图进行预处理，来提取图形中的像素点生成坐标，最终可视化还原出来

Answer 1

阿里嘎多学长整理AIGC生成，因移动端显示问题导致当前答案未能完全显示，请使用PC端查看更加详细的解答过程

解答

你想使用 Python 代码来处理图像，提取图形中的像素点生成坐标，并最终可视化还原出来。这个问题涉及到图像处理和计算机视觉领域。

可以使用 OpenCV 库来实现这个任务。下面是一个基本的示例代码：

import cv2
import numpy as np

# 读取图像
img = cv2.imread('image.png')

# 将图像转换为灰度图
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 应用阈值分割来提取图形
_, thresh = cv2.threshold(gray, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 找到图形的轮廓
contours, _ = cv2.findContours(thresh, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

# 遍历轮廓，提取像素点生成坐标
for contour in contours:
    x, y, w, h = cv2.boundingRect(contour)
    for i in range(len(contour)):
        x1, y1 = contour[i][0]
        print(f"({x1}, {y1})")

# 可视化还原
cv2.drawContours(img, contours, -1, (0, 255, 0), 2)
cv2.imshow('Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

这个代码首先读取图像，然后将其转换为灰度图。接着应用阈值分割来提取图形。然后，使用 findContours 函数找到图形的轮廓。最后，遍历轮廓，提取像素点生成坐标，并可视化还原。

需要注意的是，这只是一个基本示例代码，你可能需要根据实际情况进行调整和修改。
