unity shadergraph贴图

Question

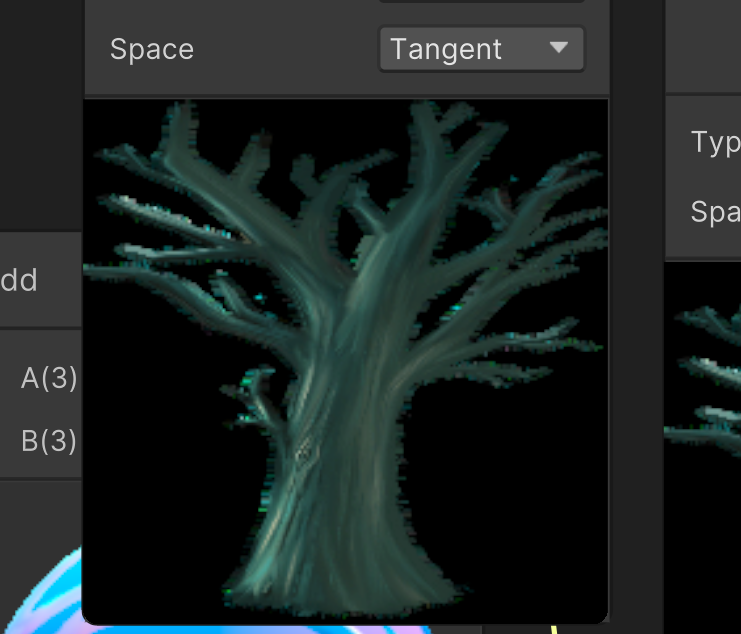

我的sprite拖到shadergraph之后为什么周围加了一些乱七八糟的像素小点点？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

当你将一个Sprite（精灵）拖入Unity的Shader Graph中时，周围出现了一些乱七八糟的像素小点点，这通常是由于以下几个原因造成的：

---

一、问题原因分析

1. Sprite的Alpha通道处理不正确

   • Sprite的透明区域可能被错误地渲染为黑色或白色，导致边缘出现“噪点”或“像素点”。
   • 有些Sprite在导出时没有正确设置Alpha通道。

2. Shader Graph中的Sample Texture节点未正确设置

   • 如果你使用的是Sample Texture节点来采样Sprite贴图，而没有对Alpha通道进行处理，可能会导致边缘不清晰。

3. Sprite的Import Settings不正确

   • 在Sprite的Import Settings中，如果未选择“Sprite (2D and UI)”，或者未启用“Generate Mip Maps”，也可能导致边缘出现异常。

4. Shader Graph中未使用Alpha Test或Alpha Clip

   • 如果你希望完全丢弃透明区域，应该使用Alpha Test或Alpha Clip节点，否则透明区域仍会被渲染为黑色或白色。

---

二、解决方案

以下是详细的解决步骤：

1. 检查Sprite的Import Settings

• 选中你的Sprite文件。
• 在Inspector中，确保：
  • Sprite Mode 设置为 Sprite (2D and UI)。
  • Wrap Mode 设置为 Clamp 或 Repeat（根据需求）。
  • Filter Mode 设置为 Bilinear 或 Trilinear。
  • Generate Mip Maps 勾选（如果需要平滑效果）。

2. 在Shader Graph中正确处理Alpha通道

• 使用 Sample Texture 节点时，确保连接了 Alpha 输出到 Alpha 输入。
• 添加 Alpha Test 或 Alpha Clip 节点，控制哪些像素是可见的。

示例：添加Alpha Test

1. 在Shader Graph中，右键添加 Alpha Test 节点。
2. 将 Sample Texture 的 Alpha 输出连接到 Alpha Test 的 Alpha 输入。
3. 设置 Alpha Value 为 0.5 或其他合适的阈值。
4. 将 Alpha Test 的输出连接到 Output 的 Alpha 输入。

注意： Alpha Test会直接丢弃低于阈值的像素，适合用于硬边透明效果。

3. 确保材质使用正确的Shader

• 确保你使用的是 Unlit Shader 或 Standard Shader（视情况而定）。
• 如果使用的是标准Shader，请确保启用了 Transparent 模式。

4. 检查贴图是否带有噪点或错误Alpha

• 打开Sprite图片，检查是否有不必要的噪点或错误的Alpha通道。
• 可以使用图像编辑软件（如Photoshop、GIMP等）调整Alpha通道。

---

三、示例代码（Shader Graph修改建议）

如果你使用的是 Unlit Shader Graph，可以参考以下节点连接方式：

1. Sample Texture → Color 和 Alpha。
2. Alpha Test（或 Alpha Clip）→ 控制透明度。
3. Output → 连接 Color 和 Alpha。

代码示例（C# shader graph code片段）（非直接代码，而是Shader Graph节点逻辑）：

// Sample Texture 节点
float4 sample = SAMPLE_TEXTURE2D(_MainTex, sampler_MainTex, IN.uv0);

// Alpha Test 节点
clip(sample.a - 0.5); // 保留 alpha > 0.5 的部分

// Output
OUT.color = sample.rgb;
OUT.alpha = sample.a;

---

四、总结

| 问题 | 解决方法 | |------|----------| | Alpha通道错误 | 检查Sprite的Import Settings和Shader Graph中的Alpha处理 | | 贴图边缘噪点 | 使用Alpha Test或Alpha Clip节点过滤透明区域 | | 贴图格式不正确 | 确保Sprite导出时Alpha通道正确 | | Shader Graph未正确配置 | 确保使用Unlit或Standard Shader，并启用Transparent模式 |

---

如果你能提供具体的截图或Shader Graph结构，我可以进一步帮你定位问题。希望以上内容对你有帮助！
