unity用shader渲染的范围很奇怪

Question

为什么物体添加了material后渲染的范围与默认material不一样

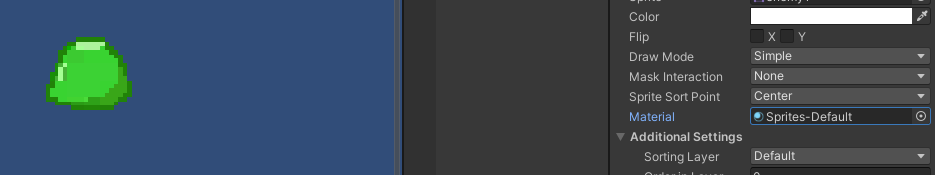

默认material：

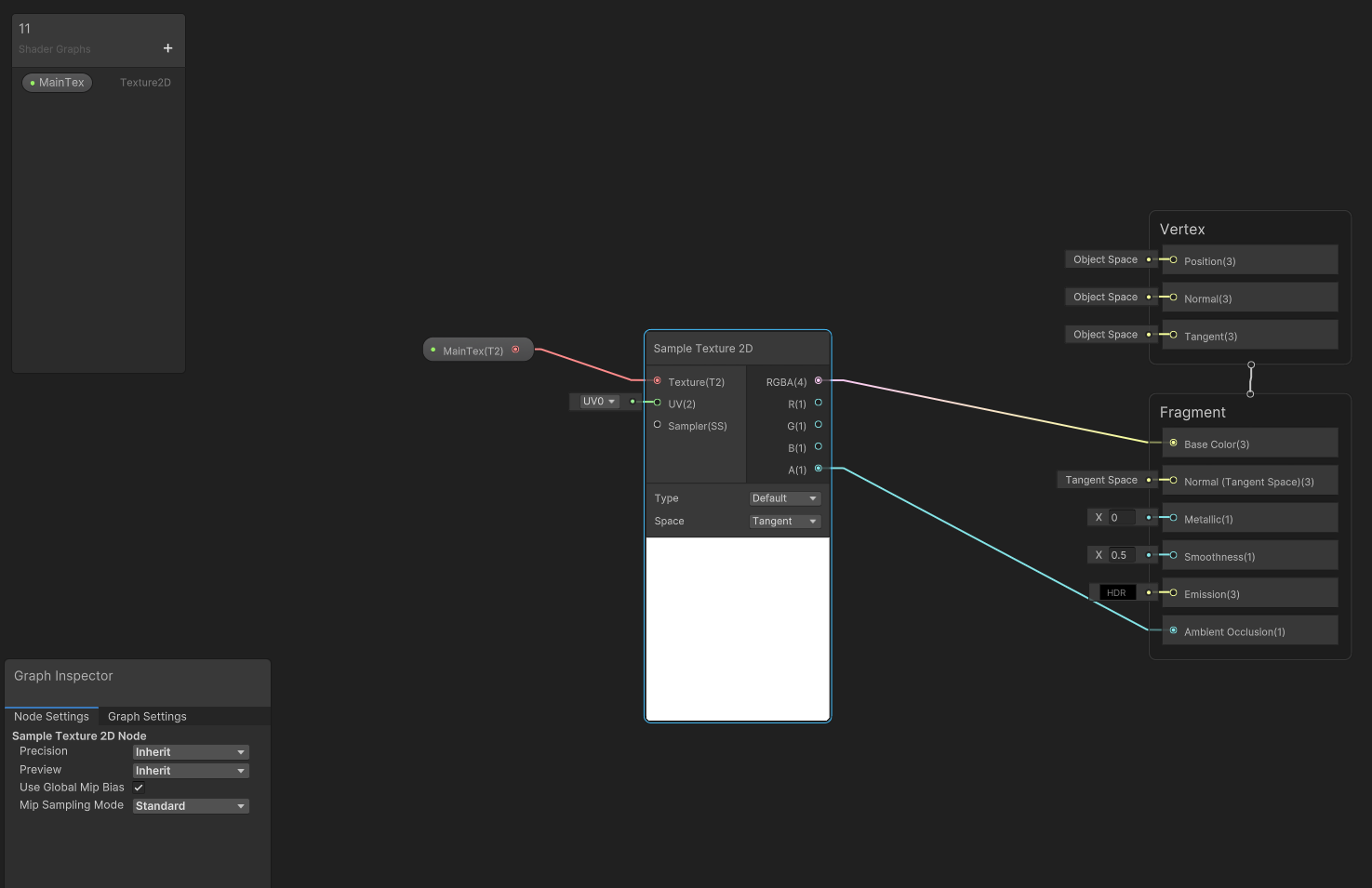

shader：

新material：

渲染后比原来多了一圈是为什么啊，有没有解释一下

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

你提到的问题是：在Unity中，当你给物体添加了一个自定义Shader的Material后，渲染的范围（即物体的视觉边界）与默认Material不一致，甚至出现“多了一圈”的现象。这通常是由以下几个原因导致的，下面我将详细解释并提供解决方案。

---

一、可能的原因分析

1. Shader未正确处理透明度或Alpha通道

• 如果你的Shader使用了Alpha通道（例如Blend SrcAlpha OneMinusSrcAlpha），那么Unity会根据Alpha值来计算物体的渲染边界。
• 问题表现：即使物体本身形状不变，但因为Alpha值的存在，Unity可能会认为该物体的“视觉边界”更大，从而产生“多了一圈”的错觉。

2. Shader中使用了Cull设置不当

• 默认的Cull Back意味着只渲染面片的背面，而如果你的Shader中设置了Cull Front或Cull Off，可能导致物体被错误地渲染出额外的边缘。

3. Shader中使用了ZTest或ZWrite设置不当

• 如果你的Shader没有正确设置ZTest或ZWrite，可能会导致深度测试异常，使得物体在某些视角下“看起来”比实际大。

4. 材质的Shader属性配置不正确

• 有些Shader需要特定的属性（如_MainTex、_Color等）才能正常工作，如果这些属性没有正确绑定，可能会导致渲染异常。

5. Shader中使用了非标准的光照模型

• 比如使用了Unlit、Standard或自定义光照模型，如果没有正确实现光照计算，可能导致渲染结果不符合预期。

---

二、解决方法

1. 检查Shader中的Alpha通道设置

// 示例：确保使用正确的混合模式
SubShader {
    Tags { "Queue"="Transparent" "RenderType"="Transparent" }
    LOD 200

    CGPROGRAM
    #pragma surface surf Standard alpha:fade

    sampler2D _MainTex;
    fixed4 _Color;

    struct Input {
        float2 uv_MainTex;
    };

    void surf (Input IN, inout SurfaceOutputStandard o) {
        fixed4 c = tex2D (_MainTex, IN.uv_MainTex) * _Color;
        o.Albedo = c.rgb;
        o.Alpha = c.a;
    }
    ENDCG
}

重点说明：

• 使用 alpha:fade 可以让透明部分更平滑地过渡，避免边缘突兀。
• 确保 Tags 中包含 "Queue"="Transparent" 和 "RenderType"="Transparent"，否则渲染顺序可能异常。

---

2. 检查Culling设置

// 在SubShader中添加以下代码
Cull Off // 或 Cull Back

重点说明：

• 如果你想让物体正面和背面都渲染，可以设置为 Cull Off。
• 否则，默认的 Cull Back 是正确的做法。

---

3. 设置正确的ZTest和ZWrite

// 在SubShader中添加以下代码
ZWrite On
ZTest LEqual

重点说明：

• ZWrite On 确保深度写入正确。
• ZTest LEqual 是标准的深度测试方式，避免渲染异常。

---

4. 确保材质属性正确绑定

• 在Unity编辑器中打开Material，检查是否绑定了正确的纹理（如_MainTex）、颜色（如_Color）等属性。
• 如果没有绑定，Unity可能会用默认值填充，导致渲染效果异常。

---

5. 使用标准Shader作为对比测试

• 尝试将Material替换为Unity内置的Standard Shader，观察是否还存在“多了一圈”的现象。
• 如果问题消失，则说明是自定义Shader的问题。

---

三、总结

| 原因 | 解决方案 | |------|----------| | Alpha通道未正确处理 | 使用 alpha:fade 并确保 Queue 和 RenderType 正确 | | Culling设置错误 | 设置 Cull Off 或 Cull Back | | ZTest/ZWrite设置不当 | 添加 ZWrite On 和 ZTest LEqual | | 材质属性未绑定 | 检查并绑定所有必要的纹理和颜色属性 | | 自定义Shader逻辑错误 | 使用Standard Shader进行对比测试 |

---

如果你能提供具体的Shader代码，我可以进一步帮你定位问题所在。希望这些信息对你有帮助！
