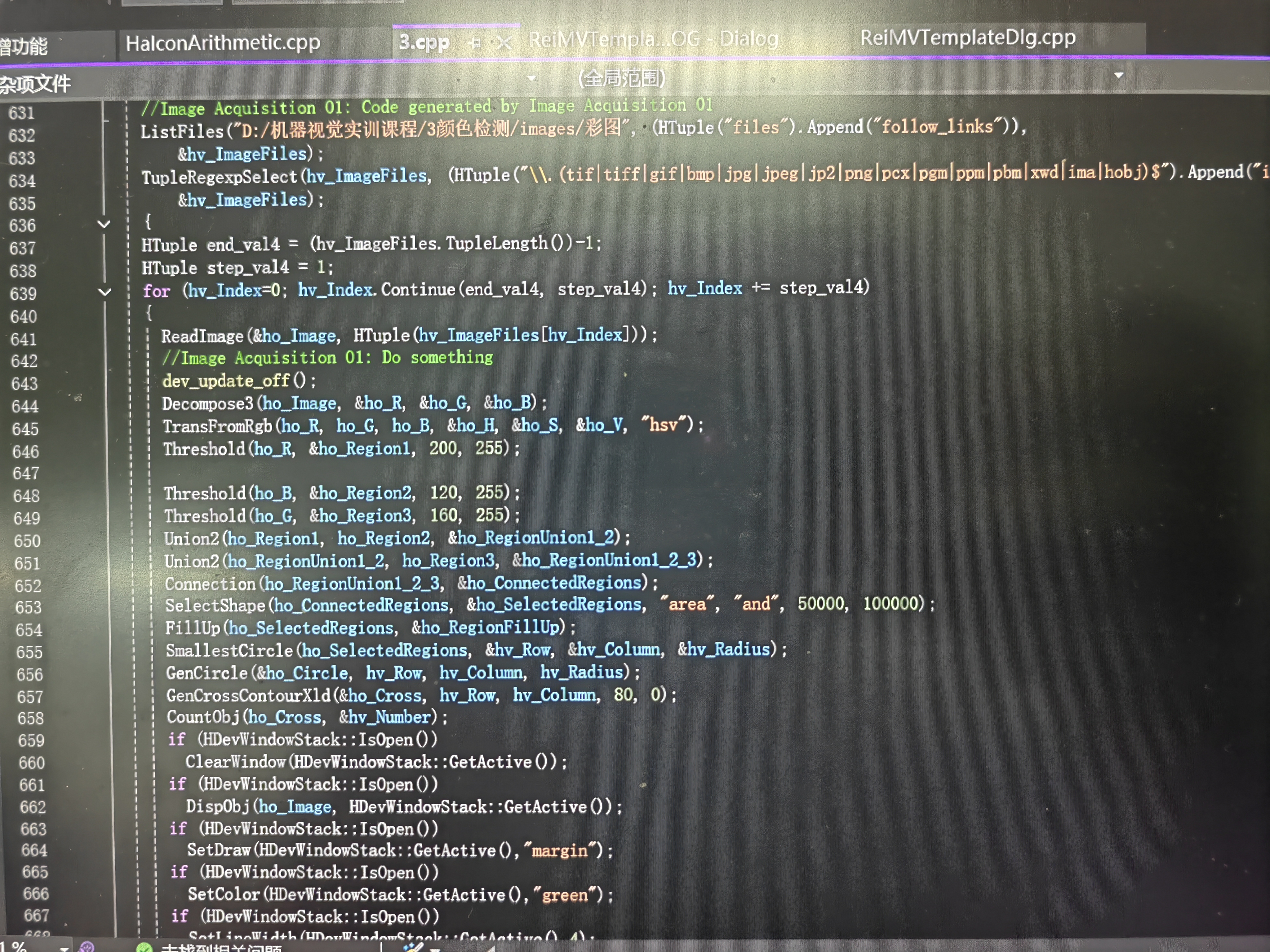

怎么将halcon里面的文件导入vs2022连接机械臂打开

Question

导入报错，怎么移动机械臂
并且代码不会报错
有没有人知道(;ಥ;ω;ಥ;)

Answer 1

下午好🌅🌅🌅
本答案参考通义千问

你好！你提到的问题是关于如何将 Halcon 的文件导入到 Visual Studio 2022，并连接机械臂进行控制。同时在导入过程中出现报错，并且代码运行时也出现错误。下面我将从几个方面详细解答你的问题。

---

一、Halcon 文件导入 VS2022 的方式

Halcon 是一个图像处理库，通常使用 C++ 或 C# 进行开发。如果你要将 Halcon 的图像处理逻辑集成到 Visual Studio 2022 中，并与机械臂通信，你需要以下几个步骤：

1. 安装 Halcon 开发环境

• 确保你已经安装了 Halcon（建议安装最新版本）。
• 安装 Halcon C++ API 和 Halcon .NET API（如果使用 C#）。

2. 创建 Visual Studio 项目

• 打开 Visual Studio 2022，新建一个 C++ 或 C# 项目。
• 如果是 C++，选择“控制台应用”或“Windows 应用程序”。

3. 配置 Halcon 头文件和库路径

• 在项目属性中，添加 Halcon 的头文件目录（include）。
• 添加 Halcon 的库文件目录（lib）。
• 添加链接器依赖项：HDevelop.lib, HObjectModel.lib, HOperatorSet.lib 等。

注意： 如果你使用的是 C#，则需要引用 Halcon 的 DLL 文件（如 HDevelop.dll, HObjectModel.dll 等），并确保它们在项目输出目录中。

4. 编写 Halcon 代码

在 C++ 中使用 Halcon 的示例代码如下：

#include <HDevelop.h>
#include <HObjectModel.h>

int main() {
    HObjectModel ho_Image;
    HTuple hv_Width, hv_Height;

    // 读取图像
    ReadImage(&ho_Image, "test.png");

    // 获取图像尺寸
    GetImageSize(ho_Image, &hv_Width, &hv_Height);

    std::cout << "Image width: " << hv_Width << ", height: " << hv_Height << std::endl;

    return 0;
}

---

二、连接机械臂

机械臂的控制通常通过以下几种方式实现：

1. 使用机器人 SDK（如 UR、ABB、Fanuc 等）

• 每种机械臂都有自己的 SDK，例如：
  • UR (Universal Robots)：使用 ROS 或 URScript
  • ABB：使用 RobotStudio 或 RAPID 语言
  • Fanuc：使用 FANUC R-30iB 或 ROBOGUIDE

2. 通过 TCP/IP 通信

• 有些机械臂支持通过 TCP/IP 协议发送指令（如移动坐标、速度等）。
• 你可以使用 C++ 的 socket 或 C# 的 TcpClient 来实现通信。

3. 使用 ROS + MoveIt（适用于仿真/开源机械臂）

推荐方案：

• 如果你使用的是 UR 机械臂，可以使用 ROS + MoveIt 进行控制。
• 如果你是 C++ 开发者，可以使用 roscpp 或 moveit_ros。

---

三、解决导入报错的问题

如果你在导入 Halcon 文件时遇到报错，可能是以下原因：

1. 未正确配置 Halcon 路径

• 解决方案：
  • 右键项目 → 属性 → C/C++ → 常规 → 附加包含目录 → 添加 Halcon 的 include 路径。
  • 属性 → 链接器 → 常规 → 附加库目录 → 添加 Halcon 的 lib 路径。
  • 属性 → 链接器 → 输入 → 附加依赖项 → 添加 HDevelop.lib, HObjectModel.lib, HOperatorSet.lib 等。

2. Halcon 版本不兼容

• 解决方案：
  • 确认 Halcon 的版本与 VS2022 兼容。
  • 尝试降级 Halcon 或升级 VS2022。

3. 缺少 Halcon 的 DLL 文件

• 解决方案：
  • 将 Halcon 的 DLL 文件（如 HDevelop.dll, HObjectModel.dll）复制到项目输出目录（Debug 或 Release 文件夹）。

---

四、避免代码报错的建议

1. 检查 Halcon 函数调用是否正确

• 确保所有 Halcon 函数参数正确，如 ReadImage 的参数顺序。
• 使用 HTuple 类型存储变量，而不是 int 或 double。

2. 异常处理

• 在关键函数后加入异常判断，例如：

if (!ho_Image.IsInitialized()) {
    std::cerr << "Failed to read image!" << std::endl;
    return -1;
}

3. 调试工具

• 使用 Halcon 自带的 HDevelop 工具编写测试脚本，再转换为 C++ 代码。

---

五、完整示例代码（C++ + Halcon + 机械臂通信）

以下是一个简单的 C++ 示例，结合 Halcon 图像处理和 TCP/IP 控制机械臂：

#include <iostream>
#include <HDevelop.h>
#include <HObjectModel.h>
#include <winsock2.h>

#pragma comment(lib, "ws2_32.lib")

int main() {
    // 初始化 Halcon
    HObjectModel ho_Image;
    HTuple hv_Width, hv_Height;

    // 读取图像
    ReadImage(&ho_Image, "test.png");
    GetImageSize(ho_Image, &hv_Width, &hv_Height);
    std::cout << "Image size: " << hv_Width << "x" << hv_Height << std::endl;

    // 机械臂控制部分（TCP/IP）
    WSADATA wsaData;
    SOCKET sock = INVALID_SOCKET;
    sockaddr_in serverAddr;

    WSAStartup(MAKEWORD(2, 2), &wsaData);
    sock = socket(AF_INET, SOCK_STREAM, IPPROTO_TCP);

    serverAddr.sin_family = AF_INET;
    serverAddr.sin_port = htons(5000); // 机械臂端口
    inet_pton(AF_INET, "192.168.1.100", &serverAddr.sin_addr);

    connect(sock, (sockaddr*)&serverAddr, sizeof(serverAddr));

    // 发送控制指令（假设是移动机械臂到某个位置）
    const char* cmd = "MOVE_X 100";
    send(sock, cmd, strlen(cmd), 0);

    closesocket(sock);
    WSACleanup();

    return 0;
}

---

六、总结

| 步骤 | 内容 | |------|------| | 1 | 安装 Halcon 并配置 VS2022 的头文件和库路径 | | 2 | 使用 Halcon 进行图像处理 | | 3 | 通过 TCP/IP 或 SDK 连接机械臂 | | 4 | 检查 Halcon 函数调用和异常处理 | | 5 | 使用示例代码作为起点 |

---

如果你能提供更多具体的错误信息（比如编译错误或运行时错误），我可以帮你更精准地定位问题。

祝你顺利实现图像识别 + 机械臂控制！如果有更多问题，欢迎继续提问 😊
