教如何解决unity模型光照显示问题

Question

我的unity的模型在给材质上完贴图（base Material normal）之后出现了整体泛蓝光的情况，想请教一下这个应该怎么解决。

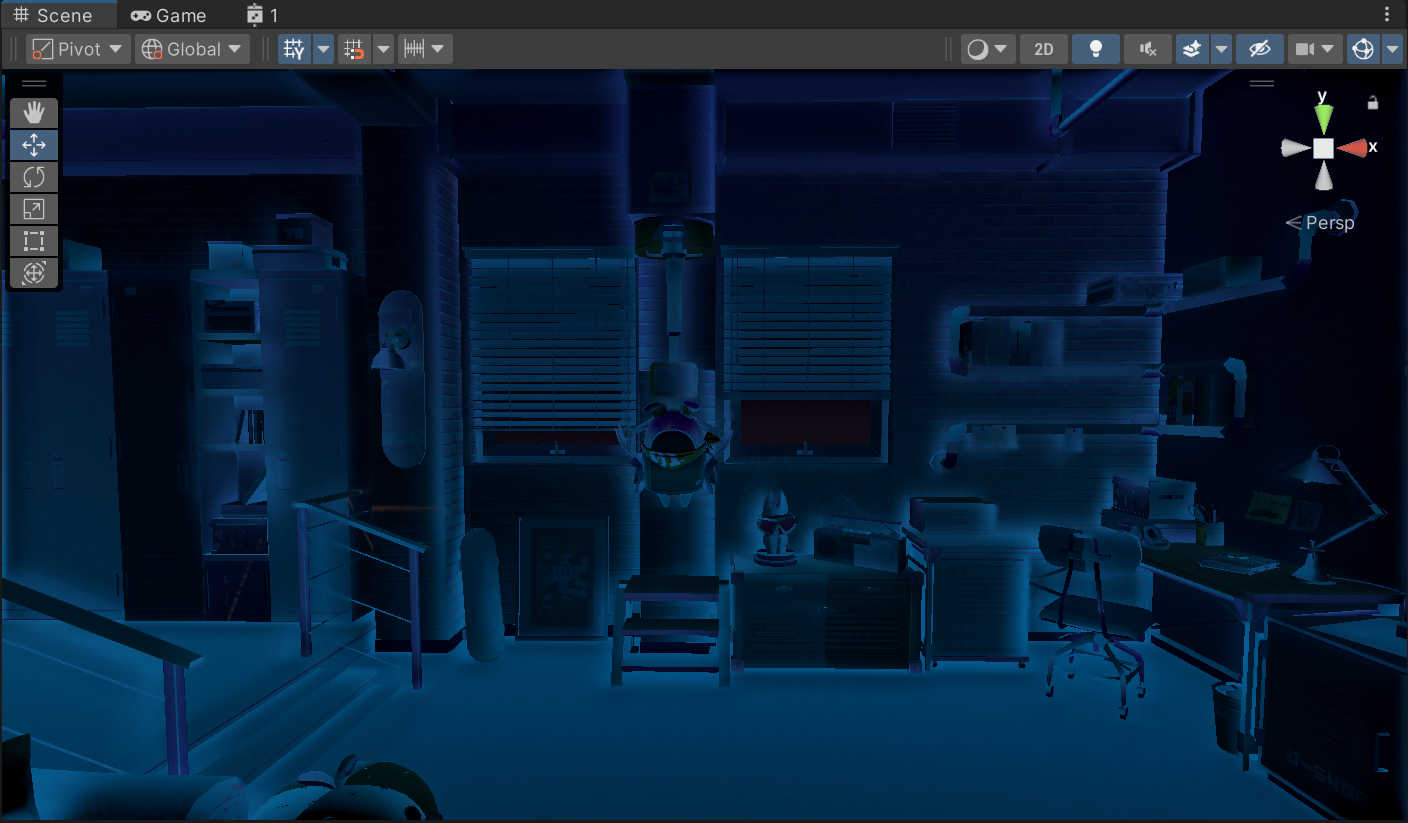

这个蓝光在特定角度会让材质的画面完全黑掉，也可能会看得清楚。

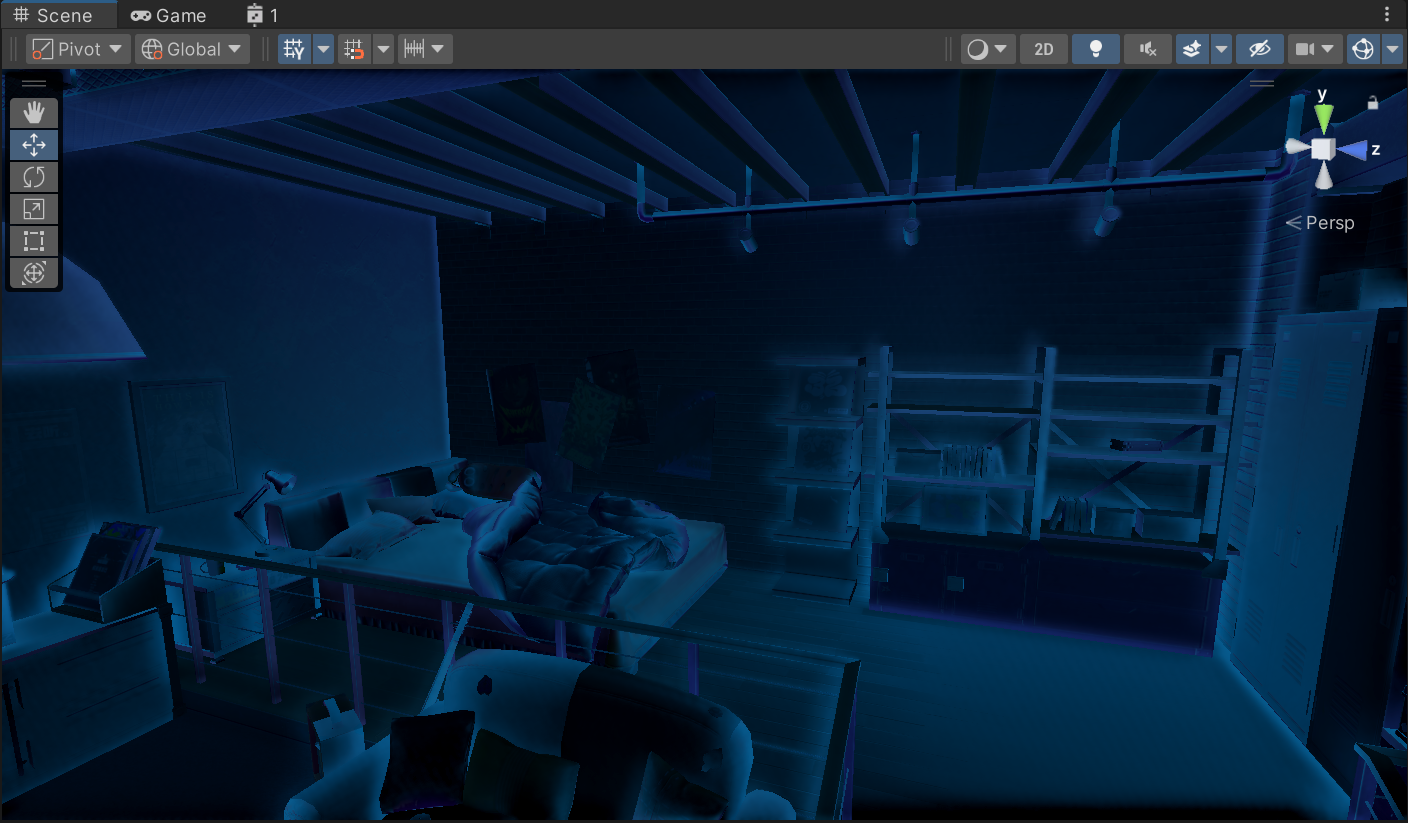

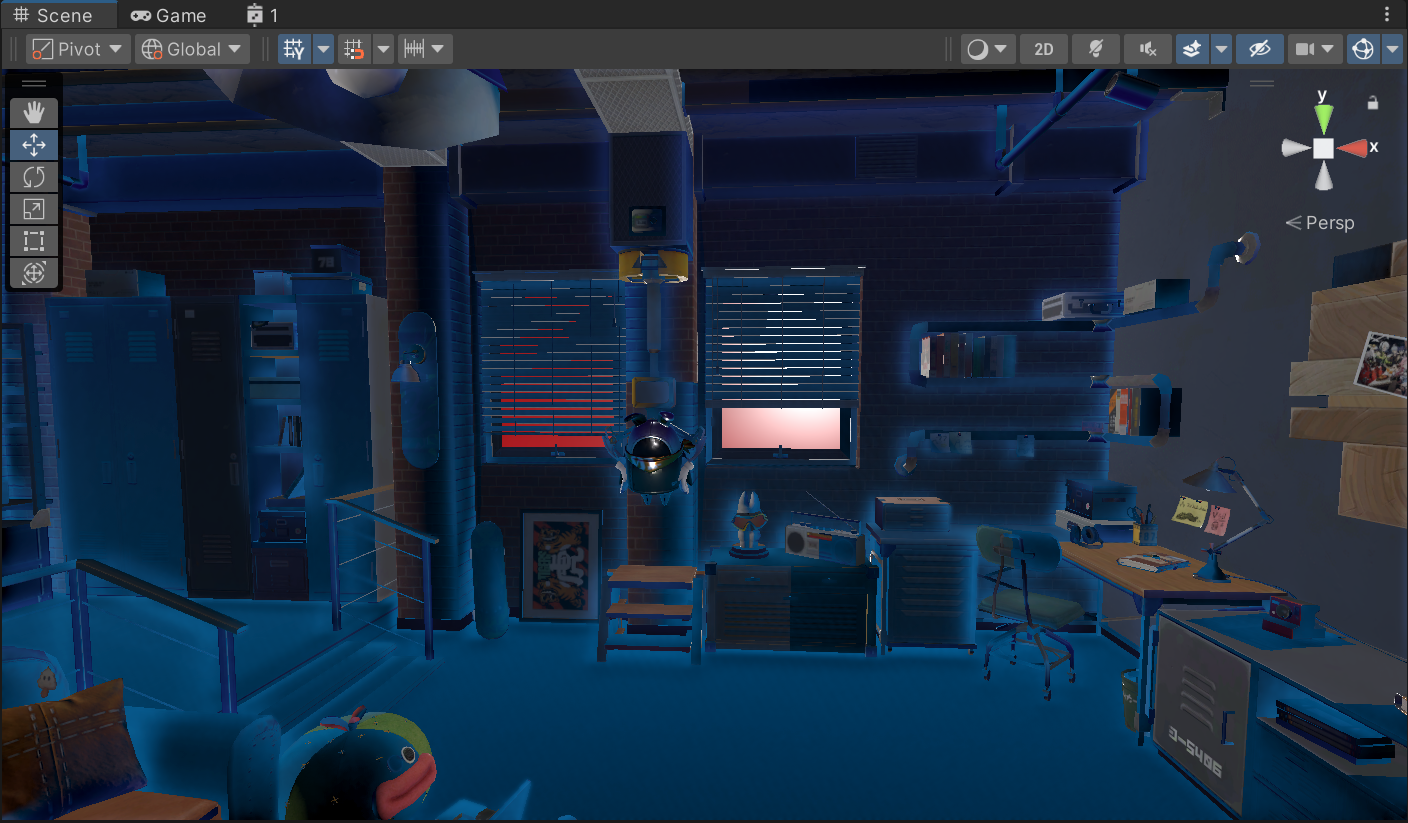

如上两个图分别是没开灯和开灯的。

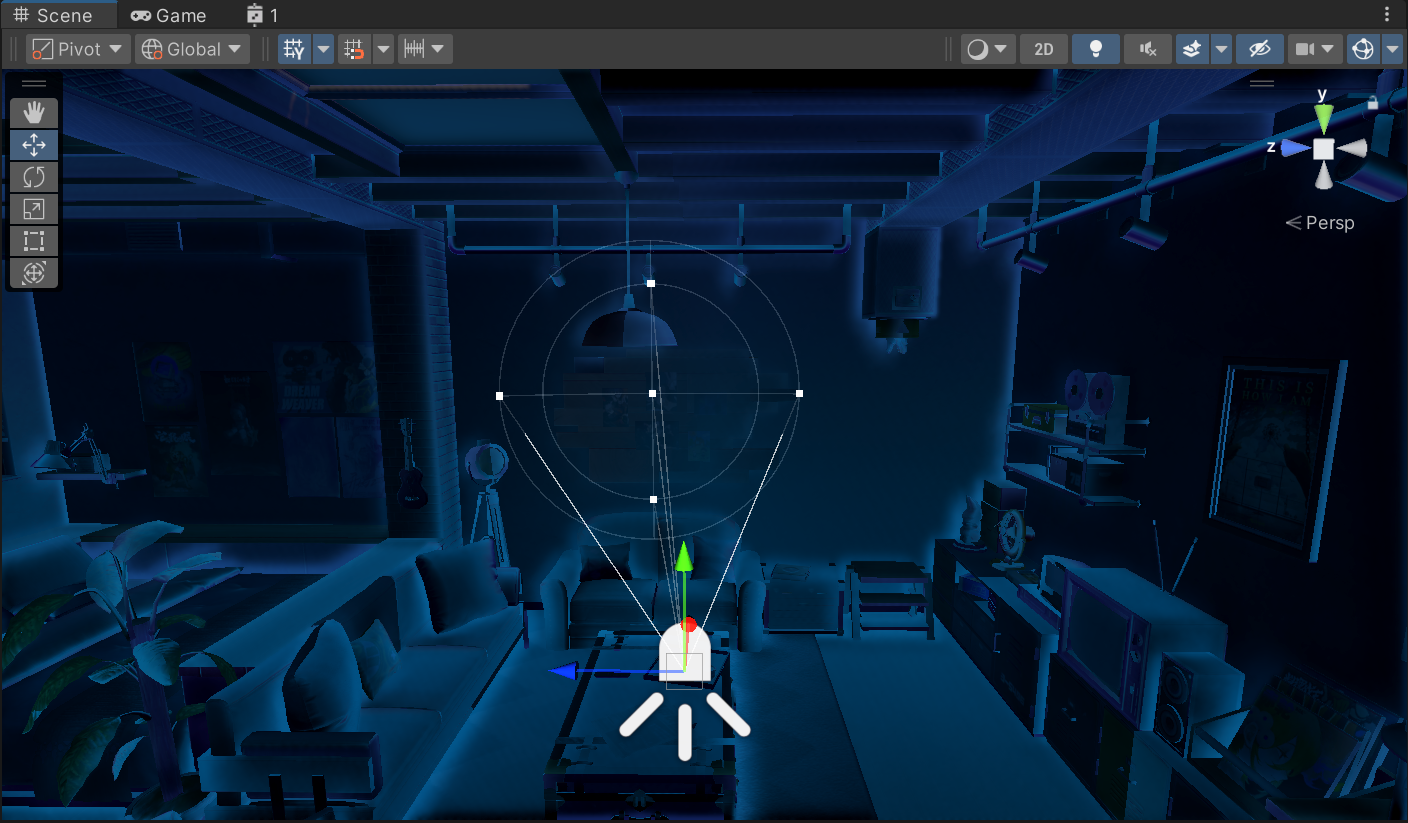

还想问问这个为什么我在场景里面添加一个realtime的灯光之后却对模型没有任何影响这是为什么，有什么解决方法吗，谢谢啦

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你遇到的问题是Unity中材质光照显示异常，具体表现为模型在开启灯光后出现泛蓝光、黑掉或无法正常显示的情况。这通常与以下几个方面有关：

---

一、问题原因分析

1. 材质（Material）配置不当

• 你使用了Base Material Normal，但可能没有正确设置材质的金属度（Metallic）和光滑度（Smoothness）。
• 如果材质被误判为“金属”材质，而实际是“非金属”，那么光照计算会出现错误，导致颜色偏蓝。

2. 法线贴图（Normal Map）使用不正确

• 法线贴图如果方向不对，或者没有正确应用到材质上，会导致光照计算错误，出现异常的颜色（如蓝色）。

3. 光照设置不正确

• 场景中的光源（如Directional Light）未正确设置为Realtime或Shadowcasting。
• 光源的强度、颜色、阴影等参数设置不当，也可能导致模型显示异常。

4. Shader类型不匹配

• 使用了不兼容的Shader（如Standard Shader），可能导致光照计算错误。

---

二、解决方案

1. 检查并调整材质设置

✅ 步骤：

1. 选中你的模型，打开Inspector窗口。
2. 确保材质使用的是Standard Shader。
3. 在材质属性中，检查以下内容：
   • Metallic：设为 0（非金属材质）。
   • Smoothness：设为 0.5 或根据需要调整。
   • Albedo：确保贴图正确，并且颜色正常。
   • Normal Map：确认是否已正确应用，且方向正确（通常为Tangent Space Normal Map）。

注意： 如果你使用的是URP（Universal Render Pipeline），请使用Unlit或LitShader，并确保光照设置正确。

---

2. 检查光源设置

✅ 步骤：

1. 打开场景中的光源（如Directional Light）。
2. 确保光源的Mode设置为 Realtime。
3. 检查以下参数：
   • Intensity（强度）：建议设为 1 或更低。
   • Color（颜色）：默认为白色，若改为蓝色则会引发问题。
   • Shadows（阴影）：勾选 Hard Shadows 或 Soft Shadows，视需求而定。
   • Culling Mask：确保光源照射到你的模型所在的层。

如果光源没有影响模型，可能是：

• 模型不在光源照射范围内；
• 模型的Layer未包含在光源的Culling Mask中；
• 模型的Mesh Renderer未启用。

---

3. 检查法线贴图（Normal Map）

✅ 步骤：

1. 检查法线贴图的格式是否为 RGB。
2. 确认法线贴图的方向是否正确（通常是 Tangent Space）。
3. 在材质中，将法线贴图拖入 Normal Map 字段。
4. 如果法线贴图方向错误，可以尝试在纹理属性中勾选 Invert Green Channel 来纠正。

---

4. 检查渲染管线（Render Pipeline）

✅ 步骤：

• 如果你使用的是 URP（Universal Render Pipeline），请确保：
  • 使用了 Lit 或 Unlit Shader。
  • 光源类型为 Directional Light 或 Point Light。
  • 启用了 Lighting 模块。
• 如果使用的是 HDRP（High Definition Render Pipeline），请确保光源和材质都支持 HDRP 的光照系统。

---

5. 代码层面的调试（如有自定义Shader）

如果你使用了自定义Shader，请检查以下部分：

// 示例：标准光照计算
fixed4 frag (v2f i) : SV_Target
{
    // 计算光照
    fixed3 worldNormal = normalize(i.worldNormal);
    fixed3 lightDir = normalize(_WorldSpaceLightPos0.xyz);
    fixed3 diffuse = _LightColor0.rgb * max(0, dot(worldNormal, lightDir));

    // 颜色混合
    fixed4 col = tex2D(_MainTex, i.uv) * diffuse;
    return col;
}

注意： 如果你使用了错误的光照公式或未正确处理法线方向，可能会导致颜色异常。

---

三、总结：解决步骤清单

1. 检查材质设置：

   • 使用 Standard Shader。
   • 设置 Metalic = 0，Smoothness = 0.5。
   • 正确应用 Albedo 和 Normal Map。

2. 检查光源设置：

   • 确保光源为 Realtime。
   • 调整 Intensity 和 Color。
   • 检查 Culling Mask 是否包含模型所在的 Layer。

3. 检查法线贴图：

   • 确保是 Tangent Space。
   • 适当反转 Green Channel。

4. 检查渲染管线：

   • 确保使用正确的 Shader（Lit/Unlit）。
   • 检查光照模块是否启用。

5. 检查自定义Shader（如有）：

   • 确保光照计算逻辑正确。

---

四、示例：修改后的材质设置（Unity界面）

| 参数 | 建议值 | |-------------|----------------| | Shader | Standard | | Metallic | 0 | | Smoothness | 0.5 | | Albedo | [贴图] | | Normal Map | [法线贴图] |

---

五、常见错误提示及解决方法

| 错误现象 | 可能原因 | 解决方法 | |----------------------|------------------------------|------------------------------------| | 模型泛蓝光 | 材质误判为金属 | 设置 Metallic = 0 | | 模型完全变黑 | 光照未正确应用 | 检查光源设置和模型 Layer | | 光源无影响 | 光源未开启或未照射模型 | 检查光源模式和 Culling Mask | | 法线贴图异常 | 法线方向错误 | 反转 Green Channel 或重新生成贴图 |

---

如果你能提供具体的材质截图、光源设置或代码片段，我可以进一步帮你定位问题。希望这些信息对你有帮助！如果还有其他问题，欢迎继续提问 😊
