为什么Simulink明明什么仪器都没动30s和60s仿真scope显示结果完全不一样了

Question

为什么Simulink明明什么仪器都没动30s和60s仿真scope显示结果完全不一样了

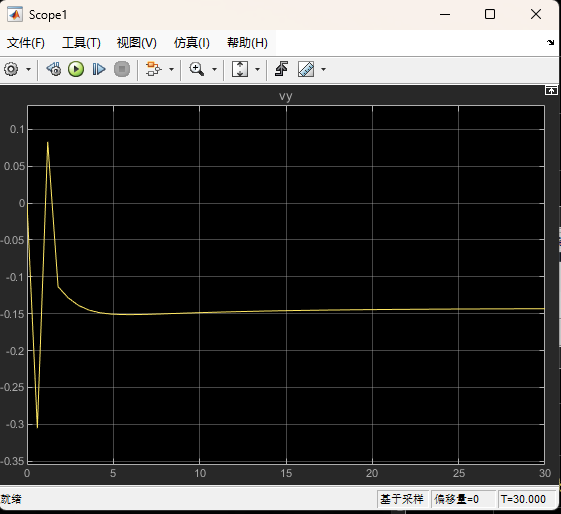

30s的样子

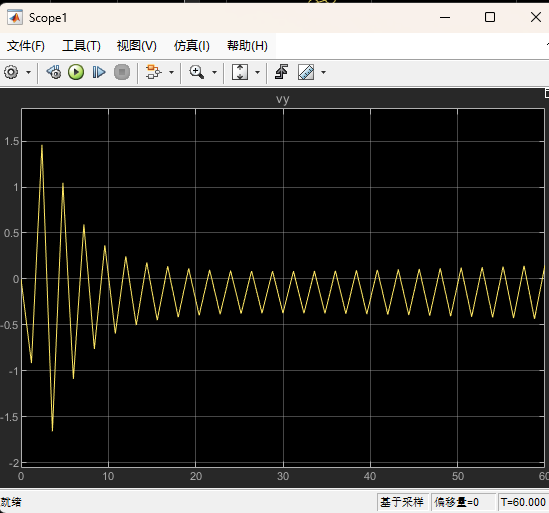

60s的样子

Answer 1

上午好☀️☀️☀️️
本答案参考通义千问

你提到在Simulink中，什么仪器都没动，但30秒和60秒的仿真结果在Scope上显示完全不同。这种情况通常不是由于“仪器”（如Scope）本身的问题，而是由以下几种常见原因导致的。下面我将详细分析可能的原因，并给出解决方案。

---

可能原因及解决方案

1. 模型内部状态随时间变化

• 问题描述：即使没有外部输入或控制信号，模型中的某些模块（如积分器、延迟、状态空间等）会随着时间积累状态。
• 举例：一个积分器在没有输入的情况下，其输出会随着仿真时间增加而不断增大。
• 解决方法：
  • 检查模型中是否有积分器（Integrator）、延迟模块（Delay）、状态空间（State-Space）等具有记忆性的模块。
  • 如果不需要状态记忆，可以尝试重置初始条件（Initial Condition）为0，或者在仿真开始时加入一个Reset信号。

---

2. 系统存在不稳定或发散行为

• 问题描述：如果系统是不稳定的（例如有正反馈），即使没有外部输入，系统也可能随着时间发散，导致输出变化。
• 解决方法：
  • 检查系统的稳定性，可以通过极点分析或Bode图来判断。
  • 如果是线性系统，可以使用 linearize 工具进行线性化分析。
  • 调整控制器参数或添加阻尼项。

---

3. 仿真步长设置不当

• 问题描述：如果仿真步长过大，可能导致数值不稳定，特别是在非线性系统中，会导致结果差异明显。
• 解决方法：
  • 尝试使用更小的仿真步长（如 fixed-step 设置为 1e-3 或更小）。
  • 或者使用自适应步长（如 auto 或 ode45 等算法）。
  • 在 Model Configuration Parameters 中调整 Solver 设置。

---

4. 初始条件不同

• 问题描述：虽然你没有改变任何“仪器”，但可能在仿真过程中，初始条件被修改了，导致不同时间点的输出不同。
• 解决方法：
  • 检查模型中是否设置了不同的初始条件（如 Initial Condition 模块）。
  • 在 Model Configuration Parameters 中查看 Initial Conditions 是否一致。

---

5. 随机信号源或噪声模块

• 问题描述：如果你的模型中包含 随机信号源（如 Random Number 模块），那么每次仿真都会产生不同的结果。
• 解决方法：
  • 如果需要固定结果，可以在 Random Number 模块中设置固定的种子（Seed）。
  • 或者使用 Repeatable Random Number 模块确保每次仿真结果一致。

---

6. 多次仿真后未重置模型

• 问题描述：Simulink 的模型在多次运行后，可能会保留之前的状态，特别是使用了 S-Function 或 MATLAB Function Block 的情况下。
• 解决方法：
  • 在每次仿真前，手动点击 "Clear Simulation Data" 或 "Reset Model"。
  • 使用 sim('model_name', 'StopTime', '30') 和 sim('model_name', 'StopTime', '60') 来分别运行。

---

建议的调试步骤

1. 检查模型中是否有状态记忆模块（如 Integrator, Delay, State-Space）。
2. 查看仿真步长设置，尝试使用更小步长。
3. 确认初始条件是否一致。
4. 检查是否有随机信号源，并确保其可重复。
5. 多次运行模型，观察是否每次结果都相同。
6. 使用 Scope 的 Data Inspector 功能，对比 30s 和 60s 的数据差异。

---

示例代码（如果涉及 MATLAB Function Block）

如果你使用了 MATLAB Function Block 并且希望重置状态，可以参考如下代码：

function y = myFunction(u)
% Initialize state
persistent state;
if isempty(state)
    state = 0; % 初始状态
end

% Process input
state = state + u; % 示例：简单的积分
y = state;

如果你希望每次运行时重置状态，可以添加一个 reset 输入端口：

function y = myFunction(u, reset)
% Initialize state
persistent state;
if isempty(state) || reset
    state = 0; % 重置状态
end

% Process input
state = state + u;
y = state;

然后在 Simulink 中连接一个 Constant 模块作为 reset 信号，设置为 1 表示重置。

---

总结

| 原因 | 解决方案 | |------|----------| | 状态记忆模块（如 Integrator） | 重置初始条件或添加 Reset 信号 | | 系统不稳定 | 检查极点或调整控制器参数 | | 仿真步长过大 | 使用更小步长或自适应步长 | | 随机信号源 | 设置固定种子或使用 Repeatable Random Number | | 多次仿真未重置 | 手动重置模型或使用 Clear Simulation Data |

---

如果你能提供具体的模型结构或部分截图，我可以进一步帮你定位问题！
