雷达多普勒微多普勒特征识别

Question

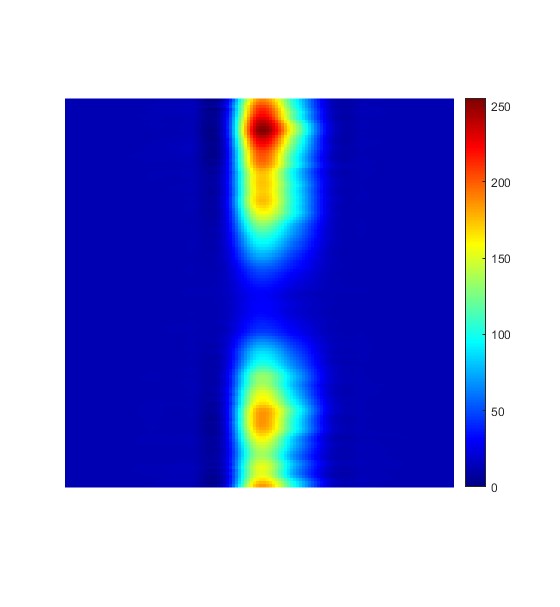

有无兄弟帮忙看一下这个图片为什么是这样子的，中间是静杂波吗？

Answer 1

晚上好🌙🌙🌙
本答案参考通义千问

根据你的描述，“雷达多普勒微多普勒特征识别”是一个与雷达信号处理、目标识别相关的技术领域，尤其是在人工智能（AI）应用于雷达信号分析的背景下。你提到“中间是静杂波吗？”，这说明你可能在观察雷达回波数据图中出现了某种静态杂波或干扰。

---

一、什么是“静杂波”？

静杂波（Clutter） 是指雷达系统接收到的非目标反射信号，通常是由于地表、海面、建筑物等固定物体反射雷达波造成的。静杂波通常表现为在雷达图像中出现的稳定、连续的区域。

在多普勒雷达中，静杂波通常出现在零多普勒频率处（即没有运动的目标），因为这些目标相对于雷达是静止的。

---

二、为什么会出现“中间是静杂波”的情况？

1. 雷达观测环境

• 如果雷达是在地面进行观测，那么地表、树木、建筑物等都会产生静杂波。
• 在多普勒频谱图中，这些静止目标会集中在**0 Hz（或多普勒频率为0）**的位置。

2. 目标运动状态

• 如果目标处于静止状态，它的多普勒频移为0，因此会在频谱图中显示为一个中心点或条带。
• 如果目标有微小运动（如摆动、振动），则会产生微多普勒效应，导致频谱图中出现高频分量。

3. 雷达参数设置

• 脉冲重复频率（PRF） 设置不当可能导致频谱混叠，造成虚假静杂波。
• 分辨率不足 可能使多个目标的回波叠加在一起，形成“杂波”。

---

三、如何判断是否是静杂波？

✅ 判断方法：

1. 观察频谱图的中心位置

   • 静杂波通常集中在多普勒频率为0的位置。
   • 如果你在图像中央看到一个宽大的、对称的条带，很可能是静杂波。

2. 检查目标运动状态

   • 如果目标是静止的，其多普勒频谱应该集中在0 Hz附近。
   • 如果目标有旋转或摆动，则会有微多普勒特征，表现为高频分量。

3. 对比不同时间的雷达数据

   • 静杂波在不同时间点上应保持相对稳定。
   • 如果某一部分在不同时间点上变化较大，则可能是目标而非静杂波。

4. 使用滤波器去除静杂波

   • 使用动目标显示（MTI） 或 动目标检测（MTD） 算法可以有效抑制静杂波。

---

四、解决方案（有序列表）

1. 确认雷达观测环境

   • 检查雷达安装位置和周围是否有大量静止目标（如建筑物、树木等）。
   • 确认雷达是否工作在地面观测模式。

2. 分析多普勒频谱图

   • 观察图像中心是否为0 Hz位置。
   • 检查是否存在对称分布的杂波。

3. 使用MTI/MTD算法

   • 应用动目标显示（MTI） 或 动目标检测（MTD） 算法来抑制静杂波。
   • 示例代码如下：

import numpy as np

def mtid_filter(signal, prf, num_pulses):
    # MTID: Moving Target Detection
    # signal: 输入的雷达回波信号 (形状为 [num_pulses, num_samples])
    # prf: 脉冲重复频率
    # num_pulses: 脉冲数

    # 假设我们采用简单的差分法
    filtered = np.zeros_like(signal)
    for i in range(1, num_pulses):
        filtered[i] = signal[i] - signal[i-1]

    return filtered

1. 使用机器学习模型识别目标

   • 可以训练一个卷积神经网络（CNN） 或 LSTM 模型来识别微多普勒特征。
   • 例如，使用时频图作为输入，预测目标类型。

2. 调整雷达参数

   • 提高脉冲重复频率（PRF） 以减少混叠。
   • 增加采样率 和 分辨率，提高目标分辨能力。

---

五、总结

| 问题 | 解决方案 | |------|----------| | 中间是静杂波吗？ | 需要结合雷达观测环境、频谱图特征和MTI/MTD算法综合判断 | | 如何区分静杂波和目标？ | 静杂波通常在0 Hz处，且随时间变化小；目标可能有微多普勒特征 | | 如何去除静杂波？ | 使用MTI/MTD算法、调整雷达参数、使用AI模型辅助识别 |

---

如果你能提供具体的雷达图像或数据片段，我可以进一步帮助你分析图像中的具体特征！
