AD9361射频芯片,在50MHz及以上采样率下 接收信号质量很差 20C

最近在艰难的调试AD9361,这个射频芯片号称LVDS接口下采样率可达到120MHZ,目前用到50MHZ采样率就会出现一些问题,采样信号质量很差,如下图所示,采样一个信号源发出的单频信号,经过AD9361混频后在FPGA内部抓到的接收波形,参差不齐,不够圆滑。图片说明
然而当采样速率设置为30MHz时,同样的输入下FPGA接收到的信号质量较好一点,如下图所示,总结来看感觉采样速率越高采样信号质量就越不好。
图片说明
图片上的波形是,已经在调节了AD9361内部的延时寄存器,使采样达到最佳效果之后得到的了。配置是用ADI官方提供的配置软件生成的
目前对该接收信号质量差问题上,困扰许久,希望大家给予帮助,不胜感激。

1个回答

Csdn user default icon
上传中...
上传图片
插入图片
抄袭、复制答案,以达到刷声望分或其他目的的行为,在CSDN问答是严格禁止的,一经发现立刻封号。是时候展现真正的技术了!
其他相关推荐
AD9364 SPI 寄存器配置

本人现在使用arm芯片的spi接口对射频芯片ad9364进行配置,由于寄存器数量繁多,在网上下载了一个寄存器配置软件,帮助我进行寄存器的配置,但是将寄存器内容写入,发射通道始终没有信号。 1、想知道可能是什么原因造成? 2、spi接口的速率会产生影响吗?如果使用spi接口写入上千个值,会产生问题吗? 3、有没有大神做过相关内容,求一份代码参考!

双极性AD转换芯片的一些问题

用到一块AD7894双极性AD转换芯片,有几个问题不确定,想问一下大家有谁知道的? 第一:双极性AD转换芯片是不是有一位是符号位?比如AD7894是14位AD换换芯片,是不是最高位就代表符号位? 第二:双极性AD转换芯片的分辨率怎么计算?比如AD7894的输入电压范围是正负10V,参考电压是2.5V,不会计算分辨率所以转换后的数值不会计算出对应的实际值!知道单极性的AD转换芯片的分辨率是Vref/2的N次方,双极性的计算方式貌似不是这个样子的!! 谁知道,望多指点啊

AD9361官方SDK程序中如何更改基带波形

在使用AD9361的官方套件ZedBoard+FMCOMMS3时,ADI官方提供的基带波形为单音(SDK),程序代码如下(感觉像是这段): ``` /******************************************************************************/ /********************** Macros and Constants Definitions **********************/ /******************************************************************************/ const uint16_t sine_lut[128] = { 0x000, 0x064, 0x0C8, 0x12C, 0x18F, 0x1F1, 0x252, 0x2B1, 0x30F, 0x36B, 0x3C5, 0x41C, 0x471, 0x4C3, 0x512, 0x55F, 0x5A7, 0x5ED, 0x62E, 0x66C, 0x6A6, 0x6DC, 0x70D, 0x73A, 0x763, 0x787, 0x7A7, 0x7C2, 0x7D8, 0x7E9, 0x7F5, 0x7FD, 0x7FF, 0x7FD, 0x7F5, 0x7E9, 0x7D8, 0x7C2, 0x7A7, 0x787, 0x763, 0x73A, 0x70D, 0x6DC, 0x6A6, 0x66C, 0x62E, 0x5ED, 0x5A7, 0x55F, 0x512, 0x4C3, 0x471, 0x41C, 0x3C5, 0x36B, 0x30F, 0x2B1, 0x252, 0x1F1, 0x18F, 0x12C, 0xC8, 0x64, 0x000, 0xF9B, 0xF37, 0xED3, 0xE70, 0xE0E, 0xDAD, 0xD4E, 0xCF0, 0xC94, 0xC3A, 0xBE3, 0xB8E, 0xB3C, 0xAED, 0xAA0, 0xA58, 0xA12, 0x9D1, 0x993, 0x959, 0x923, 0x8F2, 0x8C5, 0x89C, 0x878, 0x858, 0x83D, 0x827, 0x816, 0x80A, 0x802, 0x800, 0x802, 0x80A, 0x816, 0x827, 0x83D, 0x858, 0x878, 0x89C, 0x8C5, 0x8F2, 0x923, 0x959, 0x993, 0x9D1, 0xA12, 0xA58, 0xAA0, 0xAED, 0xB3C, 0xB8E, 0xBE3, 0xC3A, 0xC94, 0xCF0, 0xD4E, 0xDAD, 0xE0E, 0xE70, 0xED3, 0xF37, 0xF9B }; ``` 但是想改变基带输出的波形时,比如说将这128个数据全部改成0xFFF,但射频输出不变,请问这是怎么回事,是我找的代码位置不对吗?

c8051f020的12位AD采样

/******************************************************************************* 程序测量电压在外部ADC输入和打印   / /结果通过UART终端窗口。  / /系统时钟使用内部24.5 mhz振荡器成倍增加   / / 49 mhz的芯片上的锁相环。结果输出到UART的循环  / /设定的速度基于定时器2的延迟。这个循环定期读取  / / ADC值从一个全局变量,结果。 / / ADC使重复测量速度取决于SAMPLE_RATE使用   / /定时器3。每个ADC转换启动一个中断运行一个   / /平均函数。< INT_DEC >样品平均然后结果值更新。 / /每4的< INT_DEC >,你获得1点有效的决议。   / /例如,< INT_DEC > = 256获得你4位分辨率:4 ^ 4 = 256。 / / ADC输入多路复用器将是单端输入 ************************************************************************************/ #include <c8051f020.h> // SFR declarations #include <stdio.h> #include<intrins.h> /*******16位寄存器定义**********/ sfr16 ADC0 = 0xbe; //ADC0数据 sfr16 RCAP2 = 0xca; //定时器2自动重装 sfr16 RCAP3 = 0x92; //定时器3自动重装 sfr16 TMR2 = 0xcc; //定时器2 sfr16 TMR3 = 0x94; //定时器3 /**********全局常量***************/ #define BAUDRATE 115200 //串口通信的波特率 #define SYSCLK 22118400//外部晶振频率 #define SAMPLE_RATE 100000 //采样频率 #define INT_DEC 256 //积分抽取比采样并取平均值;由过采样并取平均值来提高ADC分辨率的相关 #define SAR_CLK 2500000 //ADC0转换时钟周期的计算 #define SAMPLE_DELAY 50 //采样之前的毫秒延时 sbit led = P1^6; //led = 1是否定 sbit sw1 = P3^7; //sw1 = 0转换开关 void PORT_INIT (void); void OSCILLATOR_INIT (void); void UART0_INIT(); void TIMER3_INIT(int counts); void ADC0_INIT(); void delay_ms(unsigned int ms); void delay4j(); /***********全局变量***********/ long result; // 减小的值 /*********主函数************/ void main() { long measurement; // 测量电压(mv) WDTCN = 0xde; //关闭看门狗 WDTCN = 0xad; OSCILLATOR_INIT(); //初始化晶振 PORT_INIT(); //交叉使能开关 UART0_INIT(); //初始化串口通信0; TIMER3_INIT(SYSCLK/SAMPLE_RATE);//初始化定时器3的溢出采样率 ADC0_INIT(); AD0EN = 1; //ADC0控制寄存器,使能ADC EA = 1; //打开所有中断(总体,但如果子中断关闭,那该中断依旧关闭) while(1) { EA = 0; //关闭中断 /*********12ADC的值是通过积分平均值的测量,数据存储在result中,为右对齐 AIN0.1的实测值为: Vref(mv) measure(mv) =----------------*result(bits) (2^12)-1(bits) ****************************/ measurement = result * 2430 / 4095; // measurement = result; EA = 1; //使能中断 printf("AIN0.1 voltage:%ld mv\n",measurement); // led = ~sw1; //LED反应状态的转换 // delay_ms(SAMPLE_DELAY);//延时50ms delay_ms(1); // delay4j(); } } /************交叉使能开关配置****************/ void PORT_INIT (void) { XBR0 = 0x04; // UART0 线路配置 XBR2 = 0x40; // 交叉使能,设置为弱上拉 P0MDOUT = 0x01; // enable TX0 as a push-pull output P1MDOUT = 0x40; // enable LED as push-pull output } /*************使用外部晶振作为系统时钟***********/ void OSCILLATOR_INIT (void) { int i; // delay counter OSCXCN = 0x67; // start external oscillator with // 22.1184MHz crystal for (i=0; i < 256; i++) ; // wait for oscillator to start while (!(OSCXCN & 0x80)) ; // Wait for crystal osc. to settle OSCICN = 0x88; // select external oscillator as SYSCLK // source and enable missing clock // detector } /************串口初始化****************/ void UART0_INIT() { SCON0 = 0x50; //UART0控制寄存器设置 TMOD = 0x20; //定时器1的方式寄存器 TH1 = -(SYSCLK/BAUDRATE/16); //定时器1波特率的重装值 CKCON = 0x10; //时钟控制寄存器设置,定时器1使用系统时钟 PCON = 0x80; //电源控制寄存器设置 TR1 = 1; //打开定时器1 TI0 = 1; //发送中断标志 } /*************定时器3的初始化*************/ void TIMER3_INIT(int counts) { TMR3CN = 0x02; //定时器3控制寄存器,停止定时器3,清除TF3,定时器3使用系统时钟 RCAP3 = -counts;//初始化定时器3重装 TMR3 = RCAP3; // 立即重新加载 EIE2 &= ~0x01; //扩展中断允许2寄存器 关闭所有中断 TMR3CN |= 0x04; //打开定时器3,且使用系统时钟 } /**************ADC0的初始化**********/ void ADC0_INIT() { ADC0CN = 0x04; //ADC0控制寄存器,禁止ADC0,一直跟踪方式, //ADC0没完成一次数据转换,当前没有进行数据转换 //定时器3溢出启动ADC0转换数据,ADC0H,ADC0L寄存器数据右对齐 REF0CN = 0x03; //关闭温度传感器,VREF输出缓冲区 AMX0CF = 0x00; //AIN为单端输入 AMX0SL = 0x03; //选择AIC0.1位模拟输入引脚 ADC0CF = (SYSCLK/SAR_CLK)<<3;//ADC转换时钟为2500000 ADC0CF |= 0x00; //设置转换时钟2500000,放大倍数为1 EIE2 |= 0x02; //允许ADC0数据转换结束产生中断请求 } /****************延时ms************/ void delay_ms(unsigned int ms) { CKCON &= ~0x20; // use SYSCLK/12 as timebase RCAP2 = -(SYSCLK/1000/12); // Timer 2 overflows at 1 kHz TMR2 = RCAP2; ET2 = 0; // Disable Timer 2 interrupts TR2 = 1; // Start Timer 2 while(ms) { TF2 = 0; // Clear flag to initialize while(!TF2); // Wait until timer overflows ms--; // Decrement ms } TR2 = 0; // Stop Timer 2 } /***************ADC0的中断*****************/ void ADC0_ISR (void) interrupt 15 { static unsigned int_dec=INT_DEC; // 集成计数器,当int_dec = 0时,置入一个新的结果 static long accumulator=0L; // 整合ADC采样,“0L”为将0转换成long型的 AD0INT = 0; // 清除AD数据转换成功标识符,重新开始下次采样 accumulator += ADC0; //读取ADC的值,并逐次累加 int_dec--; // 更新衰减计数器 if (int_dec == 0) // If zero, then post result { int_dec = INT_DEC; // Reset counter result = accumulator >> 8; accumulator = 0L; // Reset accumulator } } void delay4j() { _nop_(); _nop_(); _nop_(); _nop_(); } c8051f020的12位AD采样频率最高是100ksps,低频的时候可以,但是为什么转换频率为1kHZ的正弦波时数据会混乱呢,

ad9361,如何关闭两路发射中的一路

想要在我的c代码里关闭ad9361的TX2,只保留一路发射,可以通过写SPI寄存器的方式来实现

用fpga控制带有寄存器的ad芯片进行spi传输

求一些有利用fpga配置带有寄存器的ad转换芯片。有关于fpga如何对ad寄存器的地址操作进行spi传输的相关verilog代码及解释。

AD7705怎么设置采样频率啊??

![图片说明](https://img-ask.csdn.net/upload/201509/08/1441681955_734313.jpg) 这是说怎么设置采样频率吗?

使用AD9245BCPZ-80采集到的波形失真,求分析原因

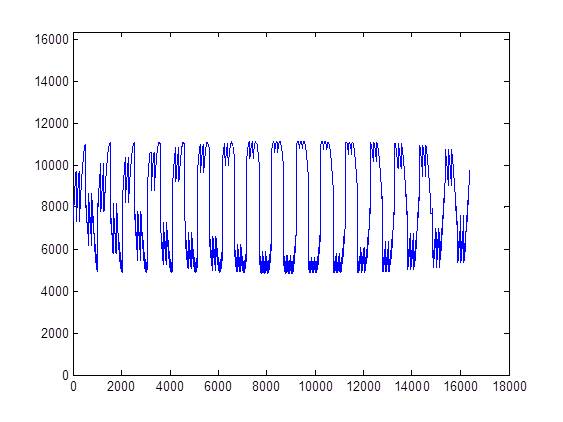

使用AD9245BCPZ-80器件采用50M和10M的采样频率,采集10K的正弦波信号,信号失真较大,求分析原因,信号的流向是信号经过ADA4807-1和ADA4940-1,之后进入AD9245BCPZ-80,在进入FPGA经以太网传出。![![图片说明](https://img-ask.csdn.net/upload/201601/26/1453776347_733403.jpg)图片说明](https://img-ask.csdn.net/upload/201601/26/1453776339_883958.jpg)

怎样实现数据的动态采样

传感器节点在对某一地区的温度做测试时,需要有一个采样率问题,比如,在早上四点到早上八点之间温差变化较大,就需要提供高一点的采样率;中午11点到下午三点温差变化不大,需要提供稍低的采样率,怎样设计动态变化的采样率能够有效的监控温度的变化,最好是有一些数学理论的支撑

求大神AD5546芯片驱动程序

求大神,AD5546/AD5556 芯片驱动程序 AD5546数模转换芯片

在STM32F103ZET6的处理器上,设置ADC1的采样频率为1KHz,采样精度为12位

使用IAR或者Keil软件写一段程序实现以下功能: 在STM32F103ZET6的处理器上,设置ADC1的采样频率为1KHz,采样精度为12位,对电压进行数据采集。

fpga控制ad的spitongxin

fpga与ad的spi通信过程:先是fpga对ad进行初始化,然后fpga向ad中写入命令。等到ad芯片数据准备完毕向fpga发送一个标志位,然后fpga向ad发送sclk。每一个sclk就接受一个ad的数据位,这个过程对吗。如果不对请改正下。我用的是ads1298.其他spi的ad芯片过程也可以

ad9956芯片调试SYNC输出频率为10M,与系统时钟到 1/4不相符合

调试AD9956芯片时,电路取自师兄的dsp+dds电路的一半,师兄电路配置成功,我调试硬件电路时,遇到的第一个问题是无源晶振不起振,后调试成晶振一端起振,一端不振,据说这样晶振也是正常工作了,reset复位后SYNC_OUT管脚输出频率为10Mhz,与应有的系统时钟频率的1/4不符合,尝试下载程序,该管教输出频率不变,不明白这里是什么问题?

AD19画原理图时知道元件名在如何找到自己需要的元件?

AD19画原理图时知道元件名在如何找到自己需要的元件?比如说TPS73533这个集成块,我下载了AD提供的所有库,但是不知道他在哪个库里边

通过AD采样得到 0-5V区间的连续值,求16位PCM编码实现?

采样频率 44100Hz,16位。每次1024个点。电压在[0V-5V]之间,采样了大约几秒钟。 量化实现16位的PCM编码,求高手给予指点。也可以通过扣扣:1^8^1^0^7^5^0^7^1联系指导。 多回答多打赏。!谢谢!

STM32芯片如何添加采集0~30V电压信号,硬件电路要如何设计,程序要如何编写?

STM32芯片想采集0~30V电压信号!要如何采集,还有就是电路要如何设计?控制程序要如何编写?

STC89C52利用PCF8591如何采集pulse sensor模拟信号

本人是单片机初学者 买了个pulse sensor,不过买家配套的单片机例程是STC12的(这个单片机有自带AD的),而我的STC89C52好像是没有自带AD的!而且我的学习板上的AD模块使用PCF8591驱动的,我不知道要利用PCF8591来采集模拟信号![图片说明](https://img-ask.csdn.net/upload/201604/27/1461725000_880078.png) ![图片说明](https://img-ask.csdn.net/upload/201604/27/1461725048_861594.png) 我有在网上查找了PCF8591AD转换代码,不过看不懂他里面哪里是从外部采集模拟信号的程序代码 下面的程序是我找的PCF8591的AD转换程序,还望大神帮我解释解释! #include<reg51.h> #include<intrins.h> #define uchar unsigned char #define uint unsigned int #define Write_PCF8591 0x90 #define Read_PCF8591 0x91 #define Control_Byte 0x40 #define LED P3 sbit SCL=P2^0; sbit SDA=P2^1; uchar num,temp; void delayms(uint z) { uint x,y; for(x=0;x<z;x++) for(y=0;y<110;y++); } void delay() { _nop_();_nop_(); _nop_();_nop_(); _nop_();_nop_(); _nop_();_nop_(); } void init_IIC() { SDA=1; delay(); SCL=1; delay(); } void start() { SDA=1; delay(); SCL=1; delay(); SDA=0; delay(); } void stop() { SDA=0; delay(); SCL=1; delay(); SDA=1; delay(); } void ack() { uchar i=0; SCL=1; delay(); while((SDA==1)&&(i<250)) i++; SCL=0; delay(); } void noack() { SDA=1; delay(); SCL=1; delay(); SCL=0; delay(); } void Write_Byte(uchar dat) { uchar i; for(i=0;i<8;i++) { SCL=0; delay(); if(dat&0x80) { SDA=1; } else { SDA=0; } dat=dat<<1; SCL=1; delay(); } SCL=0; delay(); SDA=1; delay(); } uchar Read_Byte() { uchar i,dat; SCL=0; delay(); SDA=1; delay(); for(i=0;i<8;i++) { SCL=1; delay(); dat=dat<<1; if(SDA) { dat++; } SCL=0; delay(); } return dat; } void DAC_PCF8591(uchar add,uchar dat) { start(); Write_Byte(add); ack(); Write_Byte(Control_Byte); ack(); Write_Byte(dat); ack(); stop(); } uchar ADC_Read(uchar add0,uchar add1,uchar chl) { uchar dat; start(); Write_Byte(add0); ack(); Write_Byte(Control_Byte|chl); ack(); start(); Write_Byte(add1); ack(); dat=Read_Byte(); noack(); stop(); return dat; } void main() { init_IIC(); while(1) { DAC_PCF8591(Write_PCF8591,num); num++; delayms(30); temp=ADC_Read(Write_PCF8591,Read_PCF8591,0); LED=temp; } } 希望能告诉我以上程序哪里是接收模拟信号,我才能让Pulse sensor的信号传到STC89C52里! 小弟在这里感激不尽!

模拟开关4067 能不能切换多路的RS232串口信号传输

为了增加单片机串口之间的通讯距离,拟采用在单片机处增加232芯片来把TTL信号转换后再进行信息的传输,是多个发送,一个接收,我想选用4067模拟开关来选择通讯通道,可以实现吗?

关于DSP2812AD采样时Watch Windows的问题

诸位大神: 小弟使用DSP2812进行AD采样,在ccs3.3上运行程序,使用数组adc[15]记录16个引脚的AD采样值,但后8个引脚显示为0,并且值不发生变化。本人猜想是程序编写有错误,请各位大神帮忙解释一下,万分感谢,谢谢谢谢谢!!!!![![图片说明](https://img-ask.csdn.net/upload/201505/20/1432082593_612443.png)图片说明](https://img-ask.csdn.net/upload/201505/20/1432082584_619030.png)
